Основание бетонное для мачты | ZML10D-CB-01 IEK

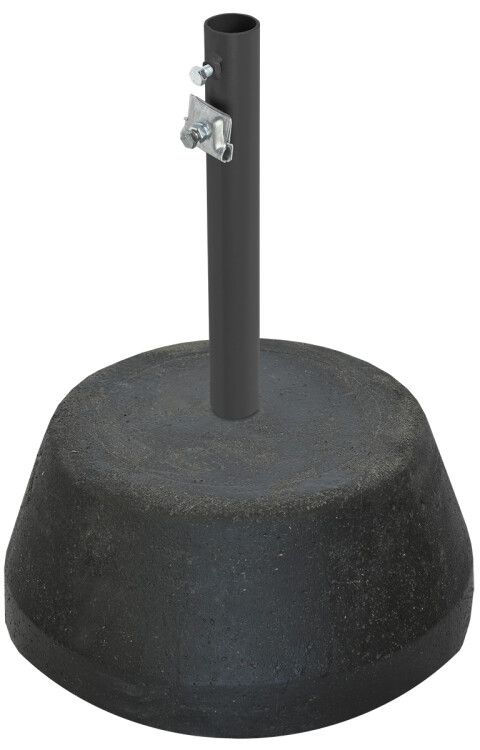

Основание бетонное для мачты IEK (артикул zml10d-cb-01) - это готовый фундамент из бетона, предназначенный для надёжной фиксации молниеприёмной мачты на плоских крышах зданий. Устройство обеспечивает устойчивую установку мачты высотой до 4 метров и служит основой системы молниезащиты для выступающих элементов кровли.

Назначение и область применения

Основание бетонное для мачты IEK применяется для монтажа молниеприёмных мачт на плоских кровлях. Подходит для защиты от грозовых разрядов таких объектов, как вентиляционные шахты, воздуховоды, антенны, кондиционеры и другие выступающие элементы, расположенные выше уровня крыши. Конструкция позволяет организовать эффективную молниезащиту без необходимости заливки монолитного фундамента на месте.

Технические характеристики

• Материал: бетон - прочный, долговечный, устойчив к внешним воздействиям
• Диаметр: 400 мм - определяет площадь опоры и распределение нагрузки
• Тип ввода проводника молниеотвода: клин - обеспечивает механическую фиксацию и хороший электрический контакт
• Тип вставки молниеприёмника: клиновая - позволяет легко закрепить мачту без дополнительных крепёжных деталей
• Срок службы: 30 лет - рассчитан на длительную эксплуатацию без замены
• Высота мачты: до 4 м - максимальная рекомендованная высота для совместимости

Совместимость и монтаж

Основание бетонное для мачты IEK совместимо с молниеприёмными мачтами, имеющими клиновую вставку. Монтаж выполняется на плоской поверхности кровли: устройство укладывается на подготовленное основание, после чего мачта вставляется в верхнюю часть фундамента и фиксируется клином. Проводник молниеприёмника заводится через нижний клиновой вход и соединяется с контуром заземления. Для надёжности рекомендуется использовать герметичные переходники между металлическим проводником и бетонным корпусом.

Преимущества

• Готовая конструкция - исключает необходимость бетонирования на объекте, экономит время и труд
• Увеличенная масса - обеспечивает устойчивость даже при сильных порывах ветра
• Клиновые крепления - минимизируют число комплектующих, снижают риск некорректной сборки
• Стандартный диаметр 400 мм - соответствует типовым требованиям нормативов по молниезащите

Ограничения применения

• Не предназначен для установки на наклонных или мягких покрытиях (например, рубероиде без жесткого основания)
• Не подходит для мачт выше 4 метров - возможна потеря устойчивости
• Не является самостоятельным заземлителем - требует подключения к контуру заземления здания
• Не следует использовать в условиях постоянного контакта с агрессивными химическими средами (например, рядом с промышленными выбросами)

Примеры использования

• Защита вентиляционных шахт на торговых центрах
• Установка молниеприёмника на крыше офисного здания с кондиционерами на кровле
• Молниезащита дыхательных труб на промышленных объектах
• Защита антенн связи на многоэтажных жилых домах

Практические советы

• Перед монтажом проверьте, что поверхность кровли ровная и способна выдерживать вес основания (бетон + мачта ≈ более 50 кг)
• Обязательно проведите измерение сопротивления заземления после подключения проводника - должно быть ≤10 Ом
• При использовании на старых кровлях убедитесь, что подложка не повреждена - бетонное основание может вызвать локальную перегрузку
• Рекомендуется фиксировать основание к кровельному покрытию с помощью анкеров, особенно в регионах с частыми штормами
• Артикул zml10d-cb-01 - единственный вариант в линейке IEK для мачт до 4 м; для больших высот используйте другие решения
