Комплект монтажных профилей на раму для крепления 3 оболочек одного типоразмера с видом защиты Ex d, горячеоцинкованный, длина 800мм | EX-D3FPR09U D ДКС

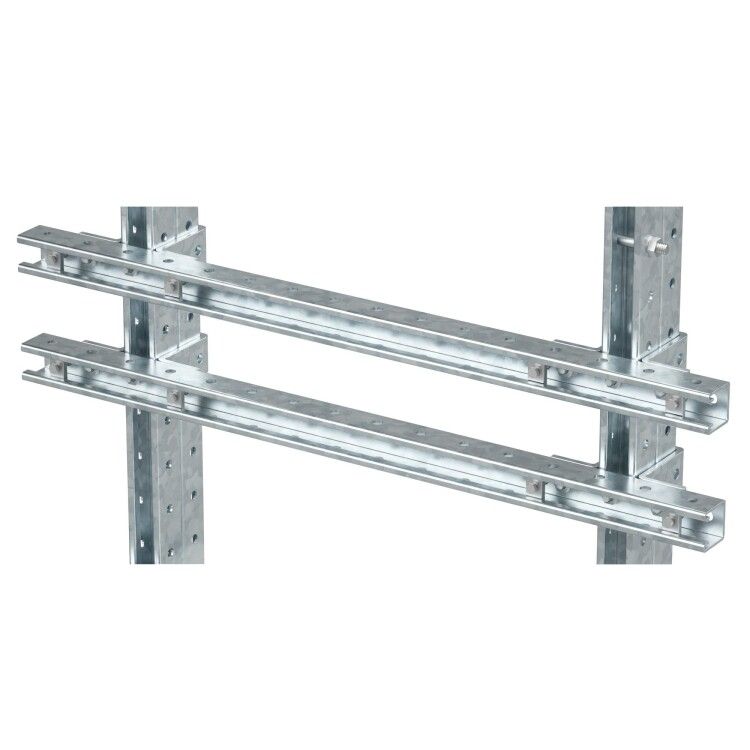

Комплект монтажных профилей DKC (ДКС) с артикулом ex-d3fpr09u предназначен для надёжного крепления трёх взрывозащищённых оболочек на монтажную раму. Горячеоцинкованная сталь обеспечивает долговечность в агрессивной среде, а компактная длина 900 мм позволяет эффективно использовать пространство на стене или опорной конструкции.

Назначение и область применения

Этот комплект используется исключительно для установки взрывозащищённого оборудования с классификацией Ex d - таких как клеммные коробки, посты управления, газоанализаторы и другие корпуса, требующие герметичной и механически прочной фиксации. Применяется в зонах с повышенным риском возгорания или взрыва: нефтегазовые объекты, химические производства, угольные шахты, элеваторы и перерабатывающие заводы.

Технические характеристики

• Тип изделия: Комплект монтажный для трёх оболочек
• Материал: Горячеоцинкованная сталь - устойчив к коррозии даже во влажной и агрессивной среде
• Цвет: Светло-серый
• Длина профиля: 900 мм (возможно также исполнение 800 мм - уточните при заказе)
• Крепление: Болты M8×80 - входят в комплект
• Состав: Включает два элемента - монтажные профили, предназначенные для совмещения с отдельно заказываемой рамой
• Содержание галогенов: Отсутствует - соответствует требованиям экологической безопасности

Совместимость и монтаж

Комплекс состоит из двух частей: монтажной рамы (заказывается отдельно) и набора профилей ex-d3fpr09u. Профили крепятся к раме болтами M8×80, входящими в комплект. Оболочки фиксируются к профилям тем же типом метизов. Для правильного подбора пары “рама + профили” необходимо сверяться с таблицей подбора от производителя - каждый комплект рассчитан на конкретную модель рамы.

Установка выполняется после предварительного закрепления рамы на поверхности. Нельзя использовать профили без рамы - они не обеспечивают жесткую основу самостоятельно.

Безопасность и стандарты

Произведено в соответствии с требованиями к оборудованию для взрывоопасных зон (Ex d - взрывозащита типа «искробезопасная оболочка»). Соответствие нормам EN 60079-1 и GOST R IEC 60079-1 обеспечивается конструкцией и материалом. Цинковое покрытие защищает от коррозии, что важно для сохранения целостности взрывозащиты при длительной эксплуатации.

Преимущества

• Высокая устойчивость к внешним воздействиям благодаря горячему цинкованию - срок службы до 25 лет в условиях высокой влажности
• Чёткая система сборки: все крепёжи уже включены, снижаются риски потери деталей на площадке
• Отсутствие галогенов делает продукцию безопасной при возможном нагреве или повреждении
• Стандартная длина 900 мм оптимальна для размещения трёх оболочек без перекосов

Ограничения применения

• Не для крепления оболочек других типов защиты (например, Ex e, Ex p, Ex i)
• Не допускается использование без монтажной рамы - профили не являются самостоятельными несущими конструкциями
• Запрещена резка или модификация профилей - нарушается гарантия взрывозащиты
• Не рекомендовано применение в средах с постоянным контактом с кислотами или щелочами - хотя цинк устойчив, он не выдерживает агрессивную химию длительное время

Примеры использования

• Фиксация трёх клеммных коробок на стене вблизи насосной станции на нефтебазе
• Установка поста управления и двух газоанализаторов на металлическом каркасе в цехе химического производства
• Монтаж распределительных коробок на опорной балке в тоннеле метрополитена с повышенной влажностью

Практические советы

• Перед монтажом проверьте соответствие номера рамы и комплекта ex-d3fpr09u по таблице подбора производителя - неверный комплект не позволит правильно смонтировать оболочки
• По возможности используйте момент затяжки болтов M8 в пределах 25–30 Нм - переусердствовать нельзя, чтобы не деформировать профиль или резьбу в оболочках
• После монтажа обязательно проведите визуальный осмотр: убедитесь, что все соединения плотные, нет люфта между профилем и оболочкой
• Для замены одной из оболочек достаточно открутить три болта - остальные части остаются на месте, что экономит время обслуживания
• При необходимости удлинения системы - выбирайте аналогичные комплекты с другой длиной (800 мм), но не комбинируйте разные модели без согласования с производителем
