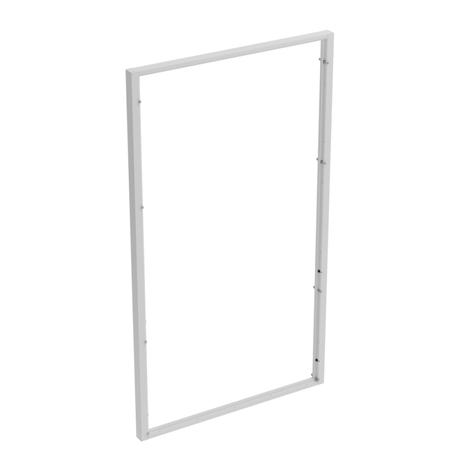

Комплект объединения спина к спине 2000x300мм | 306485 КЭАЗ

Комплект объединения спина к спине 2000x300 мм от КЭАЗ (арт. 306485) предназначен для соединения двух шкафов серии OptiBox M в единую жесткую конструкцию, обеспечивая устойчивость и точную геометрию при сборке крупногабаритных НКУ.

Назначение и область применения

Комплект объединения спина к спине 2000x300 мм используется для фиксации двух шкафов OptiBox M друг к другу задними стенками - так называемый «спина к спине». Это позволяет создавать удлинённые или двойные шкафные блоки без потери жёсткости конструкции. Применяется в системах автоматизации, на производстве, в энергообъектах и других местах, где требуется компактная и надёжная компоновка оборудования.

Технические характеристики

• Габариты: высота 2000 мм, ширина 300 мм, глубина 40 мм
• Материал: сталь - прочная, устойчивая к деформациям
• Тип изделия: комплект установочный - содержит все необходимые элементы для монтажа
• Совместим с корпусами серии OptiBox M

Совместимость и монтаж

Комплект объединения спина к спине 2000x300 мм совместим исключительно с шкафами OptiBox M. Устанавливается между задними стенками двух смежных шкафов. Для монтажа используются стандартные крепёжные отверстия на корпусах - дополнительных сверлений не требует. Все крепёжные детали входят в комплект. Монтаж выполняется с помощью обычного набора инструментов: отвёрток и ключей.

Преимущества

• Обеспечивает повышенную механическую жёсткость при объединении двух шкафов
• Изготовлен из стали - выдерживает нагрузки и вибрации
• Не требует доработки корпусов - монтируется по заводским отверстиям
• Поддерживает точное расположение шкафов - снижает риск перекосов

Ограничения применения

• Не применяется для соединения шкафов других серий - даже от КЭАЗ
• Не предназначена для наружной установки - не имеет защиты от осадков и УФ
• Не рекомендуется использовать в условиях постоянного воздействия агрессивных сред (кислоты, щёлочи, солевые туманы)
• Размер 300×2000 мм подходит только для шкафов соответствующих габаритов - проверяйте соответствие перед заказом

Примеры использования

• Объединение двух шкафов управления насосными станциями
• Создание двойного шкафа для распределительных устройств на производственной линии
• Сборка длинной цепочки шкафов в одном ряду с минимальным зазором
• Установка в помещениях с ограниченной площадью - экономия места за счёт вертикального объединения

Практические советы

• Перед монтажом убедитесь, что оба шкафа OptiBox M имеют одинаковые габариты и установлены на одной горизонтальной плоскости
• Проверьте целостность крепёжных отверстий на задних стенках - повреждения могут нарушить плотность соединения
• При использовании в вибрационных средах дополнительно затяните болты после первых 24 часов работы
• Не используйте этот комплект для подвески или опирания веса - он служит только для соединения, а не для несущей функции
• Заказывайте комплекты в паре - каждый комплект объединяет два шкафа; для трёх шкафов потребуется два комплекта
