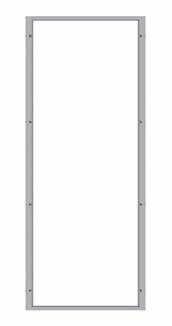

Комплект объединения ''спина к спине'', 2200 x 600 мм - R5KFRE2260M ДКС

Комплект объединения спина к спине 2200x600 мм от DKC (ДКС), артикул r5kfre2260m, предназначен для механического соединения двух шкафов серии CQE друг за другом по глубине. Этот элемент используется в системах управления и распределения электроэнергии, где требуется компактная установка оборудования на ограниченной площади.

Назначение и область применения

Комплект объединения спина к спине 2200x600 мм применяется исключительно для соединения двух шкафов CQE в конфигурации «спина к спине». Он позволяет уменьшить занимаемую площадь за счёт размещения шкафов тыльными сторонами друг к другу. Подходит для шкафов высотой 2200 мм и шириной 600 мм. Не предназначен для горизонтального объединения или крепления к стене.

Технические характеристики

• Габариты: 2200 × 600 мм
• Материал: металл
• Цвет: 7035 (серый металлик)
• Исполнение: компонент для опорного кронштейна
• Тип изделия: опора
• Серия: RAM power

Совместимость и монтаж

Комплект объединения спина к спине 2200x600 мм совместим только с шкафами серии CQE от DKC. Устанавливается между двумя шкафами через опорные кронштейны - он служит связующим элементом, передающим нагрузку от одного корпуса на другой. Монтаж требует предварительной сборки шкафов и точного выравнивания по вертикали. Крепление выполняется болтовыми соединениями, входящими в комплект шкафов CQE - сам комплект не содержит крепёж.

Преимущества

• Обеспечивает жёсткое и стабильное соединение двух шкафов без деформаций
• Увеличивает плотность размещения оборудования в помещении
• Выполнено из прочного металла - выдерживает длительную эксплуатацию в промышленных условиях
• Цвет 7035 соответствует стандартному цветовому решению шкафов DKC, обеспечивая эстетичный внешний вид системы

Ограничения применения

• Не подходит для шкафов других серий или производителей
• Не обеспечивает электрическую или ЭМИ-экранную связь между шкафами - для этого нужны дополнительные решения
• Не предназначен для использования вне помещения без защиты от осадков и перепадов температур
• Не заменяет фундамент или напольные опоры - шкафы должны быть установлены на ровном основании

Примеры использования

• Объединение двух шкафов управления насосными станциями в котельной
• Размещение пары шкафов автоматизации на производстве с ограниченным свободным пространством
• Системы распределения энергии в цехах, где необходимо минимизировать проходы между оборудованием

Практические советы

• Перед монтажом проверьте, что оба шкафа имеют одинаковую высоту (2200 мм) и ширину (600 мм)
• Убедитесь, что поверхность пола ровная - перекос даже на несколько миллиметров затруднит правильную установку
• Не используйте этот комплект для создания трёхэтажных стеков - он рассчитан только на два шкафа
• После установки проверьте доступ к задним панелям обоих шкафов - провода и кабели не должны зажиматься между корпусами
