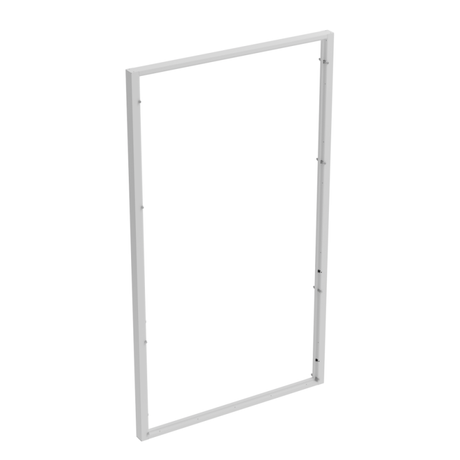

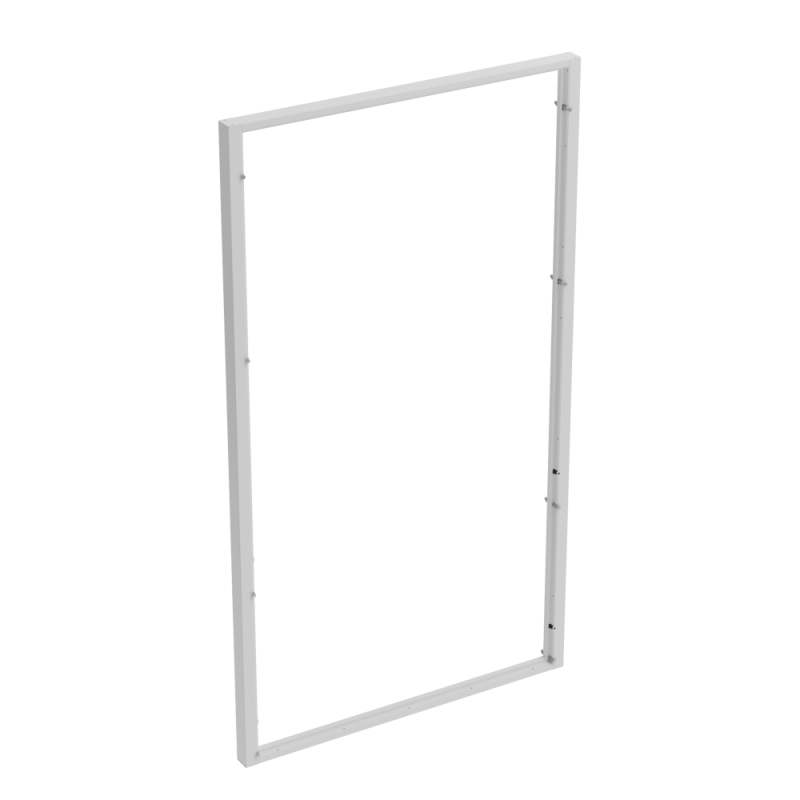

Комплект объединения спина к спине 2200x800мм | 306493 КЭАЗ

Комплект объединения спина к спине 2200x800 мм от КЭАЗ - это установочный элемент для сборки двух шкафов серии OptiBox M в единый каркас, обеспечивающий устойчивость и точную геометрию при вертикальном соединении. Артикул 306493 предназначен для промышленной автоматизации, где требуется компактная и жесткая компоновка оборудования.

Назначение и область применения

Комплект объединения спина к спине 2200x800 мм используется для фиксации двух шкафов OptiBox M друг к другу задними стенками - так называемый «спина к спине». Это позволяет экономить пространство на площадке, особенно там, где доступ с боков ограничен. Подходит для монтажа в цехах, на конвейерах, в распределительных пунктах и других местах, где важна плотная компоновка силового и управления оборудованием.

Технические характеристики

• Габариты: ширина 800 мм, высота 2200 мм, глубина 40 мм
• Материал: сталь - обеспечивает прочность и долговечность
• Тип изделия: комплект установочный - содержит все необходимые крепёжные элементы для сборки
• Совместим с корпусами серии OptiBox M

Совместимость и монтаж

Комплект объединения спина к спине 2200x800 мм совместим исключительно с шкафами OptiBox M той же серии. Для монтажа необходимо:

• Выровнять два шкафа по уровню и зазору между задними стенками
• Закрепить комплект на задних панелях обоих шкафов с помощью болтов, входящих в состав комплекта
• Проверить жёсткость соединения - после затяжки не должно быть люфта

Не используйте этот комплект для горизонтального соединения или с другими сериями шкафов - он не рассчитан на такие нагрузки.

Преимущества

• Обеспечивает повышенную механическую жёсткость при двойной компоновке
• Изготовлен из стали - устойчив к деформациям при вибрациях и ударных нагрузках
• Уменьшает потребность в дополнительных опорах за счёт объединения двух шкафов в один модуль
• Сохраняет целостность IP-защиты шкафов, поскольку не требует сверления основных корпусов

Ограничения применения

• Подходит только для шкафов OptiBox M с соответствующими крепёжными отверстиями
• Не предназначена для внешней эксплуатации - не имеет защиты от осадков и УФ-излучения
• Не рекомендуется использовать в условиях сильных вибраций без дополнительной амортизации
• Не заменяет базовые крепёжные системы - является дополнением к уже установленным шкафам

Примеры использования

• Объединение двух шкафов управления и питания на участке автоматической линии
• Размещение пары шкафов в узком проходе между станками
• Создание единого блока для систем безопасности и контроля в производственных помещениях

Практические советы

• Перед монтажом проверьте, что оба шкафа имеют одинаковую высоту и плоскость задней стенки - иначе комплект будет перегружен
• Используйте только те болты и гайки, которые поставляются с комплектом - они подобраны по нагрузке и резьбе
• После установки проведите визуальный осмотр и легкий тестовый удар по корпусу - если есть звук «звона», значит, соединение недостаточно жёсткое
• Для длительной эксплуатации в сыром воздухе рекомендуется периодически проверять состояние креплений на коррозию
