Комплект объединения спина к спине для шкафов CQE N ВхШ 2000x600 мм | R5NKFRE2060M DKC ДКС

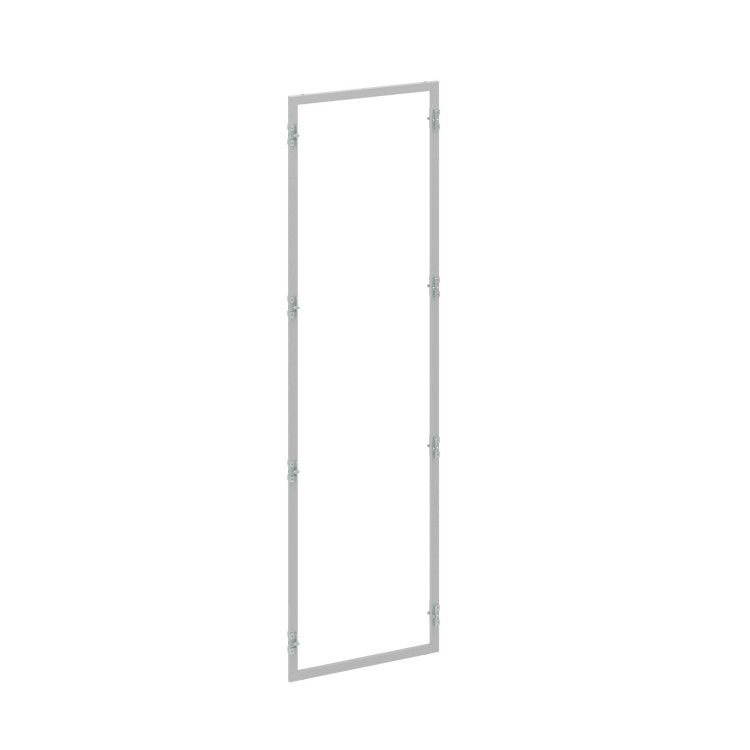

Комплект объединения спина к спине для шкафов CQE N, размер 2000x600 мм от DKC (ДКС) позволяет надёжно соединить два напольных шкафа CQE N задними стенками, формируя единый корпус с повышенной степенью защиты IP55. Артикул r5nkfre2060m рассчитан на использование в промышленных условиях, где важна компактная укладка оборудования.

Назначение и область применения

Комплект объединения спина к спине для шкафов CQE N, размер 2000x600 мм используется исключительно для соединения двух напольных шкафов CQE N по глубине - то есть тыльными сторонами друг к другу. Это позволяет экономить пространство в цехах, распределительных пунктах и технологических помещениях, особенно когда требуется размещение пары шкафов в ограниченном проходе. Применяется там, где нужна герметичная сборка: на производствах с пылью, влажностью, агрессивной средой.

Технические характеристики

• Размеры: 2000 мм (высота) × 600 мм (глубина)
• Материал: сталь - обеспечивает жесткую и долговечную конструкцию
• Цвет: серый - соответствует цветовой гамме шкафов CQE N
• Степень защиты: IP55 - защищает от пыли (не полностью, но в достаточной степени для большинства производственных условий) и струй воды из любого направления
• Исполнение: соединительный комплект секций - не является полноценным шкафом, а служит мостом между двумя шкафами

Совместимость и монтаж

Комплект объединения спина к спине для шкафов CQE N, размер 2000x600 мм совместим только с напольными шкафами серии CQE N той же высоты (2000 мм) и глубины (600 мм). Установка выполняется на предварительно собранные шкафы: комплект крепится болтами к задним рамкам обоих шкафов. Монтаж требует доступа к тыльной стороне шкафов - поэтому рекомендуется выполнять его до окончательного размещения оборудования внутри. Нельзя использовать для соединения шкафов по ширине или вертикали.

Безопасность и стандарты

Степень защиты IP55 соответствует требованиям IEC 60529. Комплект не создаёт дополнительной электрической изоляции - он лишь замыкает контур корпуса. Электрооборудование внутри шкафов должно соответствовать нормам безопасности отдельно. Серия RAM power от DKC (ДКС) прошла внутреннюю проверку на механическую прочность и коррозионную стойкость.

Преимущества

• Уменьшает занимаемую площадь за счёт размещения шкафов «спина к спине»
• Обеспечивает единую систему заземления и экранирования для обоих шкафов
• Не требует доработки шкафов - монтируется как готовый элемент
• Сохраняет уровень защиты IP55 всей системы после соединения

Ограничения применения

• Подходит только для шкафов CQE N с размерами 2000×600 мм - другие модели и размеры не совместимы
• Не предназначена для нагрузки на сам комплект - все весовые усилия воспринимаются шкафами, а не соединителем
• Не обеспечивает теплоизоляцию - температурный режим внутри шкафов остаётся неизменным
• Не может использоваться в качестве передней или боковой панели

Примеры использования

• Два шкафа управления насосами в канализационной станции - установлены спиной друг к другу вдоль стены
• Пара распределительных щитов на участке конвейера - чтобы сэкономить место между проходами
• Шкафы автоматизации в цехе с ограниченной шириной - когда нельзя установить их рядом в ряд

Практические советы

• Перед монтажом убедитесь, что задние панели шкафов CQE N имеют одинаковый шаг крепёжных отверстий - они должны точно совпадать с отверстиями в комплекте r5nkfre2060m
• Если требуется эстетичный вид, используйте декоративные накладки R5NFSC высотой 2000 мм - они закрывают стык и делают внешний вид цельным
• Проверьте доступность всех кабелей и трубопроводов - после соединения шкафов доступ к задней части будет затруднён
• Не применяйте комплект в местах с постоянным воздействием прямых струй воды под давлением - IP55 не гарантирует устойчивость к мощному водяному потоку
