Комплект объединения спина к спине для шкафов CQE N ВхШ 2200x400 мм | R5NKFRE2240M DKC ДКС

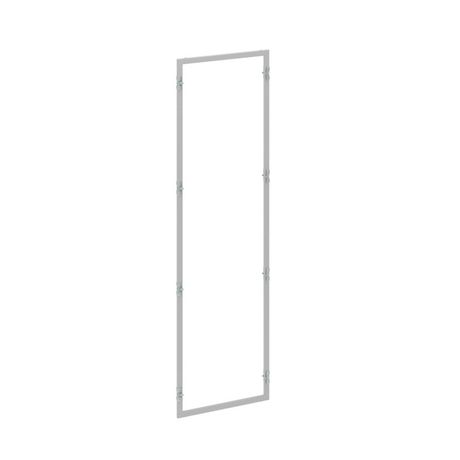

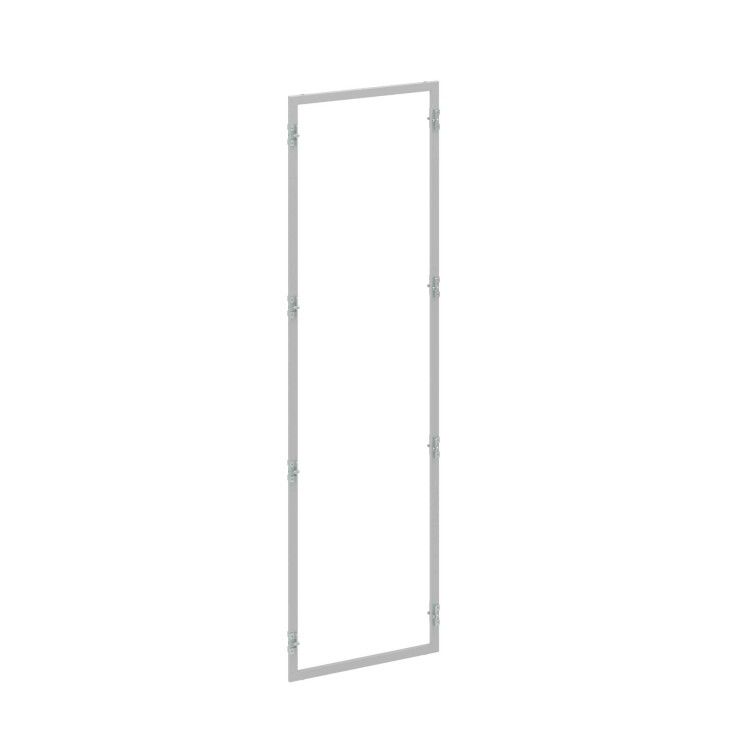

Комплект объединения спина к спине для шкафов CQE N, ВхШ 2200x400 мм от DKC позволяет надёжно соединить два напольных шкафа CQE N задними стенками, формируя компактную двухсекционную конструкцию. Артикул r5nkfre2240m - решение для монтажа в условиях повышенной запылённости и влажности.

Назначение и область применения

Комплект объединения спина к спине для шкафов CQE N, ВхШ 2200x400 мм используется исключительно для соединения двух шкафов CQE N по глубине - то есть тыльными сторонами друг к другу. Это позволяет экономить пространство на площадке, уменьшать количество отдельных шкафов и упрощать трассировку кабелей между секциями. Применяется в промышленных системах управления, на производственных линиях, в распределительных пунктах, где требуется компактная и защищённая установка электрооборудования.

Технические характеристики

• Размеры: высота 2200 мм, ширина 400 мм - точно соответствует габаритам шкафов CQE N
• Материал: металл - обеспечивает жесткую механическую связь и долговечность
• Цвет: 7035 (серый) - совпадает с цветовой гаммой шкафов CQE N
• Степень защиты: IP55 - защита от пыли (не полностью герметичный, но пыль не проникает в достаточном количестве для нарушения работы) и от струй воды из любого направления
• Исполнение: комплект для соединения секций в ряд - не является корпусом, а лишь фиксирующим элементом между двумя шкафами

Совместимость и монтаж

Комплект объединения спина к спине для шкафов CQE N, ВхШ 2200x400 мм совместим только с шкафами серии CQE N от DKC. Устанавливается между задними стенками двух шкафов одинакового размера (2200×400 мм). Монтаж выполняется с помощью болтовых соединений, предусмотренных конструкцией шкафов. Не требует сверления или доработки корпусов. После сборки шкафы образуют единый блок, сохраняющий целостность цепи заземления и степень защиты IP55.

Безопасность и стандарты

Комплект объединения спина к спине для шкафов CQE N, ВхШ 2200x400 мм соответствует требованиям IP55 по ГОСТ 14254. Обеспечивает безопасную работу в помещениях с повышенной влажностью, на открытых площадках, в цехах с технологической пылью. Элементы выполнены из металла, не поддерживающего горение, что снижает риск возгорания при аварийных ситуациях внутри шкафов.

Преимущества

• Устраняет необходимость в отдельных проходных каналах между шкафами - все коммуникации остаются внутри объединённого блока
• Сохраняет единую степень защиты IP55 для всей системы
• Не требует дополнительных крепёжных деталей - всё в комплекте
• Экономит место - две секции занимают ту же ширину, что и одна
• Поддерживает эстетику и унифицированный вид установки

Ограничения применения

• Не подходит для соединения шкафов по ширине - только по глубине (спина к спине)
• Не применяется с другими сериями шкафов, кроме CQE N
• Не заменяет основной корпус - не содержит внутренних перегородок, креплений для оборудования или проводки
• Не предназначена для наружной установки без дополнительной защиты от прямого солнца и осадков

Примеры использования

• Объединение двух шкафов CQE N в одном месте: один - для PLC, второй - для силовых контакторов
• Распределительные щиты на производстве с ограниченным пространством
• Системы автоматизации на пищевых предприятиях - где важны чистота и защита от брызг
• Агрегаты с двойной нагрузкой, требующие раздельного размещения контроля и питания

Практические советы

• Перед монтажом проверьте, чтобы оба шкафа были одного размера (2200×400 мм) - иначе комплект не будет плотно прилегать
• При использовании в местах с частыми мойками - убедитесь, что все кабельные вводы также имеют защиту IP55 или выше
• Для более аккуратного визуального исполнения используйте декоративные накладки R5NFSC высотой 2200 мм - они закроют стык и сделают конструкцию цельной
• Не затягивайте крепёж слишком сильно - это может деформировать тонкие стенки шкафов CQE N
• При планировании трассировки кабелей - учтите, что после объединения доступ к задней части обоих шкафов станет ограниченным
