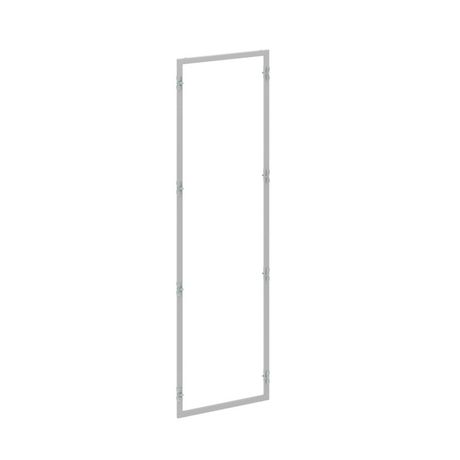

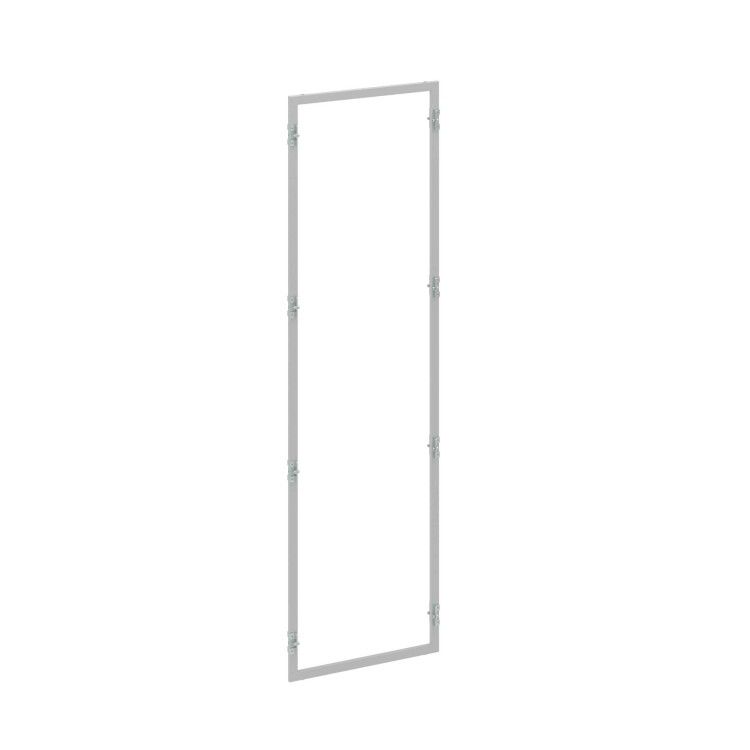

Комплект объединения спина к спине для шкафов CQE N ВхШ 2200x600 мм | R5NKFRE2260M DKC ДКС

Комплект объединения спина к спине для шкафов CQE N, ВхШ 2200x600 мм от DKC позволяет надёжно соединить два напольных шкафа CQE N задними стенками, формируя компактную двухсекционную конструкцию. Артикул r5nkfre2260m рассчитан на использование в промышленной автоматизации, где важна герметичность и устойчивость к окружающей среде.

Назначение и область применения

Комплект объединения спина к спине для шкафов CQE N, ВхШ 2200x600 мм используется исключительно для соединения двух шкафов CQE N по глубине - то есть когда они располагаются друг против друга, задними стенками. Это решает задачу экономии места в помещениях с ограниченным фронтом, например, в цехах, распределительных пунктах или на производственных линиях. Комплект не предназначен для бокового соединения или вертикального наращивания шкафов.

Технические характеристики

• Размеры: высота 2200 мм, ширина 600 мм - точно соответствует габаритам шкафов CQE N
• Материал: металлический профиль, обеспечивающий жесткую связь между корпусами
• Цвет: 7035 RAL (серый матовый) - совпадает с цветовой гаммой шкафов CQE N
• Степень защиты: IP55 - защищён от пыли (не полностью, но достаточная для большинства производственных условий) и от струй воды из любого направления
• Исполнение: комплект для соединения секций в ряд, без самостоятельной функциональности - требует наличия двух шкафов CQE N

Совместимость и монтаж

Комплект объединения спина к спине для шкафов CQE N, ВхШ 2200x600 мм совместим только с напольными шкафами серии CQE N той же высоты (2200 мм) и ширины (600 мм). Монтаж выполняется путём крепления комплекта к задним рамкам обоих шкафов с помощью болтов, входящих в состав комплекта. Установка проводится после размещения шкафов на месте - перед подключением кабелей и оборудования внутри. Герметизация обеспечивается за счёт плотного контакта и уплотнителей, уже предусмотренных конструкцией шкафов CQE N.

Безопасность и стандарты

Комплект соответствует требованиям IP55, что делает его пригодным для использования в условиях повышенной запылённости и возможного воздействия воды (например, мойка зон обслуживания). Соответствие стандартам IEC 60529 подтверждено испытаниями серийных шкафов CQE N. Сам комплект не является источником питания и не влияет на электробезопасность системы - он лишь механически соединяет корпуса.

Преимущества

• Уменьшает занимаемую площадь - два шкафа занимают место одного по фронту
• Обеспечивает единый уровень защиты IP55 для всей конструкции
• Не требует доработки шкафов - монтаж без сверления или резки
• Эстетично: цвет и форма интегрируются в общий вид шкафов CQE N
• Поддерживает возможность последующего оформления внешних поверхностей декоративными накладками R5NFSC

Ограничения применения

• Не подходит для шкафов других серий - даже если их размеры совпадают
• Не применяется для горизонтального или вертикального соединения
• Не заменяет систему вентиляции - при объединении шкафов необходимо проверить тепловой режим каждого отсека
• Не рекомендуется использовать в местах постоянного погружения в жидкости или сильного гидроудара
• Требует точного выравнивания шкафов по уровню - перекос может нарушить герметичность соединения

Примеры использования

• Два шкафа управления насосами, установленные спиной к спине в технологическом коридоре
• Объединение шкафов PLC и силового распределения в одном модульном блоке на заводе
• Размещение шкафов в узком помещении с доступом только с одной стороны
• Системы автоматизации в пищевой промышленности, где требуется частая мойка зоны

Практические советы

• Перед монтажом убедитесь, что оба шкафа CQE N имеют одинаковые типы задних рам - отличия в конструкции могут помешать сборке
• Проверьте свободный доступ к кабельным вводам - при соединении шкафов некоторые каналы могут оказаться закрыты
• Если планируете использовать декоративные накладки R5NFSC, устанавливайте их после окончательного крепления комплекта r5nkfre2260m
• Не затягивайте крепёж слишком сильно - это может деформировать тонкостенные элементы рамы шкафа
• При использовании в холодных или влажных условиях регулярно проверяйте состояние уплотнений на границе соединения
