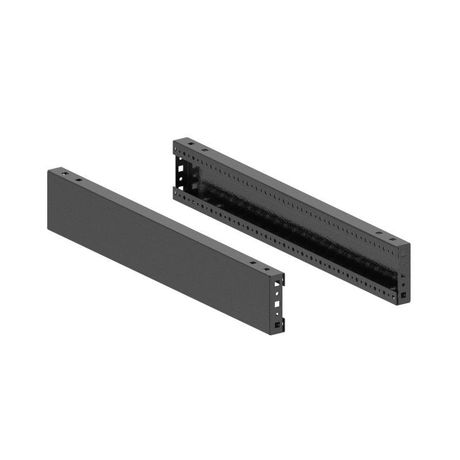

Комплект панелей цоколя, Ш/Г=1600 мм, В=100 1 кмп = 2 шт. | R5NFPB160 DKC ДКС

Комплект панелей цоколя DKC (арт. r5nfpb160) предназначен для установки на нижнюю часть шкафов управления и автоматизации, обеспечивая защиту оборудования от влаги, пыли и механических повреждений. Комплект из двух панелей совместим с сериями RAM block CQE N и подходит для наружного монтажа.

Назначение и область применения

Комплект панелей цоколя DKC используется для формирования нижней рамы шкафов, установленных на открытых площадках, в помещениях с повышенной влажностью или в условиях воздействия внешних факторов. Применяется в системах управления, автоматизации и релейной защиты - особенно там, где требуется надёжная защита от попадания воды, грязи и пыли. Подходит для промышленных объектов: насосных станций, энергообъектов, транспортных терминалов, заводских линий.

Технические характеристики

• Размеры: 1600 мм (ширина/глубина) × 100 мм (высота)
• Количество в комплекте: 2 панели
• Материал: сталь с оцинкованным покрытием толщиной 2,5 мм
• Покрытие: порошковое, цвет RAL9005 (чёрный)
• Тип конструкции: цельносварные угловые элементы + универсальные фланцы
• Условия эксплуатации: установка вне помещений - допускается
• Тип изделия: комплект боковых стенок цоколя

Совместимость и монтаж

Фланцы цоколя DKC универсальны - их можно монтировать как по ширине, так и по глубине шкафа, что позволяет использовать одинаковые детали для шкафов любого направления сборки. Угловые элементы сварены едиными блоками - обеспечивают жёсткую связку без необходимости дополнительной сборки. Монтаж осуществляется болтовым соединением к основному корпусу шкафа. Для правильной установки проверьте соответствие посадочных отверстий на корпусе и цоколе. Артикул r5nfpb160 совместим с корпусами серии RAM block CQE N.

Безопасность и стандарты

Изделие соответствует требованиям к защите от коррозии и механическому воздействию при наружном применении. Порошковое покрытие RAL9005 устойчиво к УФ-излучению и перепадам температур. Нет указаний на сертификацию по IEC или ГОСТ - рекомендуется согласование с проектной документацией.

Преимущества

• Высокая прочность благодаря толщине стали 2,5 мм и цельносварной конструкции
• Универсальность фланцев - одна деталь подходит для любых ориентаций шкафа
• Защита от коррозии: оцинкованная сталь + порошковое покрытие
• Поддерживает стандартизацию сборки в рамках серии RAM block
• Обеспечивает герметичную нижнюю границу шкафа, снижает риск попадания влаги и мелкого мусора внутрь

Ограничения применения

• Не предназначена для погружения в воду - не является водоупорной конструкцией
• Не подходит для шкафов с другими размерами цоколя - точное соответствие 1600×100 мм обязательно
• Не заменяет заземление; требует отдельного подключения к контуру заземления шкафа
• Не рекомендуется для сред с агрессивными химикатами - покрытие не рассчитано на кислоты и щёлочи

Примеры использования

• Цоколь для шкафа управления насосной станцией на открытом воздухе
• Нижняя рама распределительного щита на промплощадке с частыми осадками
• Завершающий элемент системы RAM block CQE N в автоматизированной линии производства
• Компонент шкафа релейной защиты на железнодорожной станции

Практические советы

• Перед монтажом проверьте, чтобы поверхность, на которую устанавливается цоколь, была ровной и не имела выступов - иначе возникнет зазор между панелями и основанием
• При использовании нескольких комплектов DKC (арт. r5nfpb160) соблюдайте одинаковое расположение фланцев - это важно для последующего монтажа крышек и дверей
• При работе в условиях сильной запылённости регулярно очищайте нижний край цоколя от скапливающейся пыли - это продлит срок службы
• Артикул r5nfpb160 - единственный подходящий для шкафов шириной/глубиной 1600 мм. Не используйте другие модели даже при близком совпадении размеров
