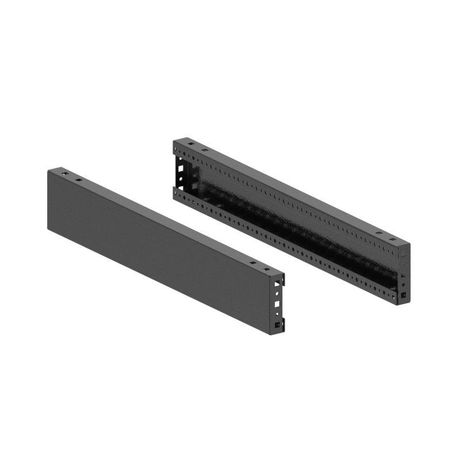

Комплект панелей цоколя, Ш/Г=600 мм, В=100 1 кмп = 2 шт. | R5NFPB60 DKC ДКС

Комплект панелей цоколя DKC RAL9005 (арт. r5nfpb60) предназначен для защиты нижней части электрошкафов от механических повреждений, влаги и пыли при установке на открытых площадках. Комплект включает две панели, которые легко монтируются на шкафы с габаритами 600×600 мм.

Назначение и область применения

Комплект панелей цоколя DKC RAL9005 используется для обрамления основания электрошкафов, защищая их от контакта с землёй, грязью и влагой. Подходит для установки вне помещений - например, на промышленных объектах, в парковочных зонах, на улицах или в условиях повышенной запылённости. Применяется совместно со шкафами серии RAM block, где требуется усиление жесткости и долговечность конструкции.

Технические характеристики

• Размеры: 600 × 600 × 0 мм (ширина и глубина - 600 мм, высота - 100 мм)
• Материал: сталь с оцинкованным покрытием, толщина угловых элементов - 2,5 мм
• Покрытие: порошковое, цвет RAL9005 (чёрный матовый)
• Комплектация: 2 панели - одна для передней стороны, вторая - для задней; фланцы и угловые элементы входят в состав
• Установка: допускается наружная эксплуатация

Совместимость и монтаж

Панели цоколя DKC RAL9005 совместимы с шкафами серии RAM block, имеющими одинаковые габариты - 600×600 мм. Установка выполняется путём крепления фланцев по периметру корпуса. Фланцы универсальны: их можно монтировать как по ширине, так и по глубине шкафа - это позволяет использовать комплект на любую сторону. Угловые элементы цельносварные, что исключает необходимость сборки на месте. Для монтажа требуются саморезы или заклепки (не входят в комплект).

Безопасность и стандарты

Изделие соответствует требованиям к защите оборудования от внешних воздействий при наружной эксплуатации. Материалы обеспечивают устойчивость к коррозии благодаря оцинковке и порошковому покрытию. Нет специальных сертификатов безопасности, указанных в данных - рекомендуется проверить соответствие нормам ГОСТ Р 51321.1 и IEC 61439 при интеграции в систему распределения энергии.

Преимущества

• Высокая прочность: стальные элементы выдерживают ударные нагрузки и давление грузов
• Защита от коррозии: оцинкованная сталь + порошковое покрытие RAL9005 продлевают срок службы
• Универсальная установка: фланцы позволяют монтировать цоколь как по ширине, так и по глубине шкафа
• Лёгкая замена: при необходимости одну панель можно заменить без демонтажа всего шкафа

Ограничения применения

• Не предназначены для погружения в воду - IP-защита не обеспечивается
• Подходят только для шкафов с точными габаритами 600×600 мм - не подходят для других размеров
• Не используются внутри герметичных камер - отсутствует воздухонепроницаемость
• Порошковое покрытие может повредиться при резких механических воздействиях - острые предметы и сварочные работы рядом недопустимы

Примеры использования

• Электрошкафы управления насосными станциями на улице
• Щиты автоматизации на промплощадках с высокой запылённостью
• Шкафы питания конвейеров в логистических терминалах
• Аппараты управления освещением на автостоянках

Практические советы

• Перед монтажом проверьте, чтобы рама шкафа имела ровную плоскость - искривления снижают плотность прилегания панелей
• Используйте антивибрационные прокладки между фланцами и корпусом, если шкаф установлен на вибрирующей поверхности
• При хранении держите комплект в сухом месте - даже оцинкованная сталь может окисляться при длительном контакте с влагой
• При замене старого цоколя - снимите все крепления, затем аккуратно удалите остатки клея или краски с поверхности шкафа
• Учитывайте посадочную высоту 100 мм - она влияет на уровень установки шкафа над полом
