Комплект панелей цоколя, Ш/Г=600 мм, В=100 1 кмп = 2 шт. - R5NFP60 ДКС

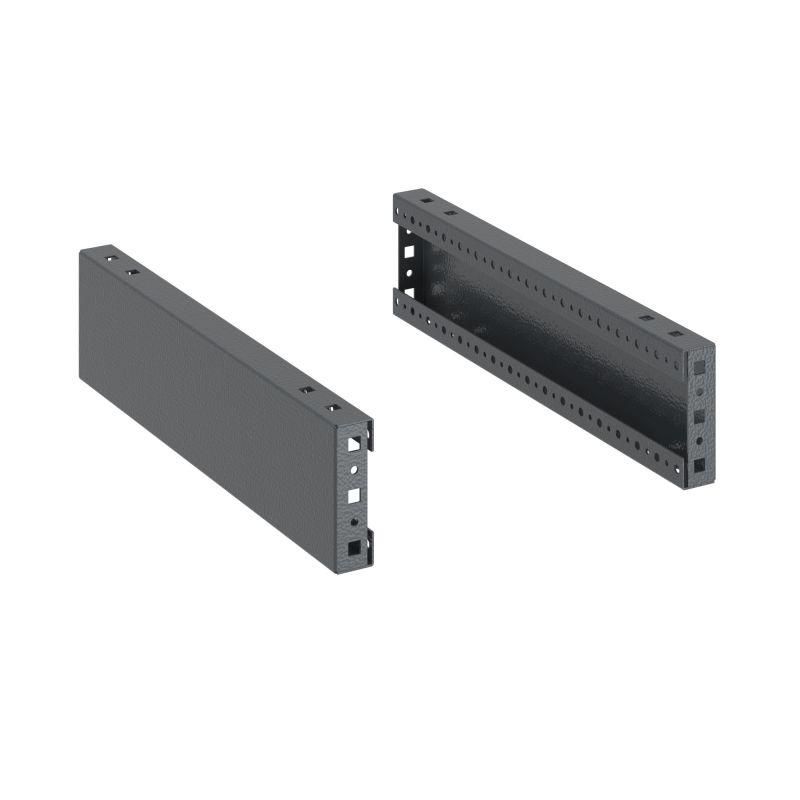

Комплект панелей цоколя DKC (ДКС) артикул r5nfp60 предназначен для монтажа шкафов серии CQE и CQE N на твердые поверхности, обеспечивая устойчивую базу, организацию ввода кабелей и надежное крепление к полу. Каждый комплект включает две панели, подходящие как по ширине, так и по глубине корпуса.

Назначение и область применения

Панели цоколя используются для установки электрощитов и распределительных шкафов на бетонные, асфальтовые или другие жесткие основания. Они обеспечивают физическую опору, защищают нижнюю часть корпуса от механических повреждений и влаги, а также позволяют провести кабели через перфорированные зоны. Подходят для внешней установки - например, на промышленных площадках, в кабельных колодцах, на открытых участках объектов.

Технические характеристики

• Размер одной панели: 600 × 100 мм (ширина × высота)
• Толщина материала: 1,2 мм
• Материал: сталь с порошковым покрытием
• Цвет: серый (железно-серый)
• Количество в комплекте: 2 штуки
• Высота цоколя: 100 мм
• Габариты комплекта: 600 × 600 × 0 мм (по указанию производителя - плоская конструкция без вертикального выступа)
• Исполнение: основание в сборе - готово к монтажу без доп. элементов

Совместимость и монтаж

Панели цоколя r5nfp60 совместимы исключительно со шкафами серии CQE и CQE N от DKC. Устанавливаются на нижние кромки корпуса по всей ширине или глубине - в зависимости от ориентации шкафа. Для крепления к полу используются предварительно выполненные отверстия. Монтаж выполняется болтами M8–M10 (не входят в комплект). Перфорация позволяет дополнительно закрепить рейки для кабельных каналов или фиксирующие элементы.

Безопасность и стандарты

Панели изготовлены из оцинкованной стали с порошковым покрытием, что соответствует требованиям к устойчивости к коррозии при эксплуатации на открытом воздухе. Нет данных о соответствии конкретным ГОСТ или IEC - применение регулируется техническими условиями производителя DKC.

Преимущества

• Увеличенная высота цоколя (100 мм) снижает риск попадания воды и грязи внутрь шкафа
• Перфорированная зона позволяет гибко размещать крепеж и кабельные проходы
• Порошковое покрытие устойчиво к механическому воздействию и атмосферным факторам
• Комплект из двух панелей обеспечивает равномерную нагрузку и устойчивость при любой ориентации шкафа
• Не требуют дополнительной сборки - готовы к установке сразу после доставки

Ограничения применения

• Подходят только для шкафов серии CQE и CQE N - несовместимы с другими моделями
• Не предназначены для установки на мягкие или неровные поверхности (например, грунт, песок, асфальт с деформациями)
• Не обеспечивают герметичность - для защиты от влаги требуется дополнительный вводной узел
• Не рекомендованы для мест с постоянным погружением в воду или повышенной химической агрессивностью среды

Примеры использования

• Установка шкафа управления насосной станцией на бетонном основании во дворе предприятия
• Фиксация распределительного щита на террасе промзоны с возможностью вывода силовых кабелей через перфорацию
• Монтаж автоматического щита на улице рядом с конвейером, где важна защита от пыли и случайных ударов

Практические советы

• Проверьте посадочные отверстия на шкафе перед монтажом - они должны точно совпадать с крепежными отверстиями на панелях
• Для долговечности используйте антивибрационные прокладки между панелью и основанием, особенно на вибрирующих поверхностях
• При установке на бетон - просверливайте отверстия с использованием перфоратора и дюбелей класса не ниже B14
• Не забудьте предусмотреть свободный доступ к кабельному вводу - перфорация расположена по всей длине панели, выбирайте место до монтажа
• При необходимости замены - панели можно демонтировать без повреждения корпуса шкафа
