Комплект панелей цоколя, Ш/Г=600 мм, В=200 1 кмп = 2 шт. | R5NFPB62 DKC ДКС

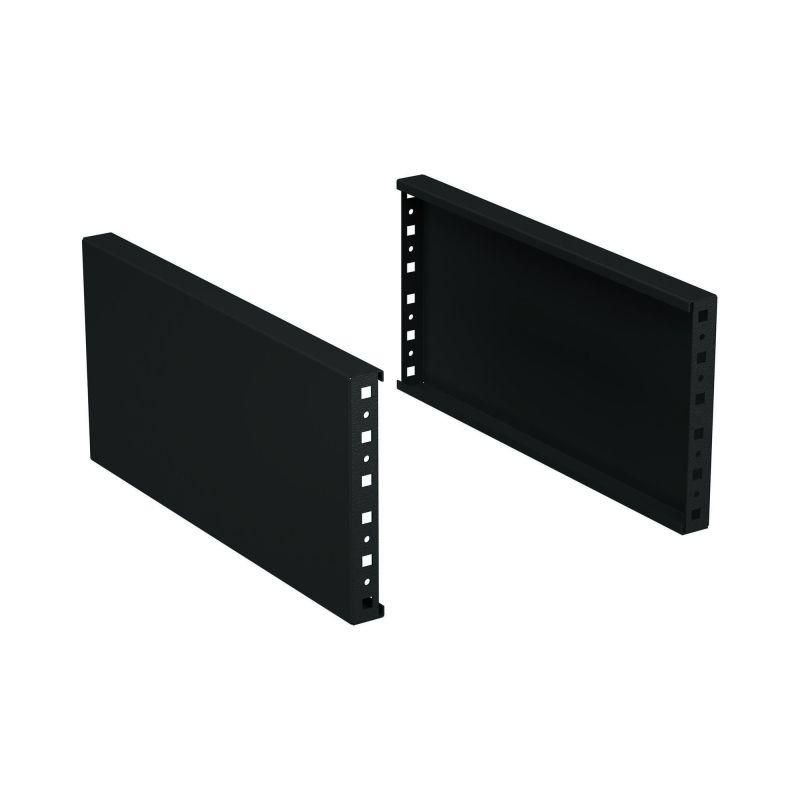

Комплект панелей цоколя DKC, артикул r5nfpb62, предназначен для установки на нижнюю часть шкафов управления и автоматизации в условиях открытых площадок. Комплект состоит из двух одинаковых панелей размером 600×600×200 мм с черным порошковым покрытием RAL9005, обеспечивая защиту оборудования от влаги, пыли и механических воздействий.

Назначение и область применения

Комплект панелей цоколя DKC используется для формирования основания шкафов, установленных на открытом воздухе. Он защищает нижнюю часть корпуса от контакта с землей, влагой, грязью и механическими повреждениями. Подходит для систем управления, автоматизации и релейной защиты, особенно там, где требуется повышенная надежность - на промышленных объектах, в энергетике, на транспорте и в коммунальной инфраструктуре.

Технические характеристики

• Размеры: ширина 600 мм, глубина 600 мм, высота 200 мм
• Материал: сталь с оцинкованным базовым слоем толщиной 2,5 мм
• Покрытие: порошковая краска RAL9005 (черный матовый)
• Количество в комплекте: 2 панели (боковые стенки)
• Тип конструкции: цельносварные угловые элементы + универсальные фланцы
• Условия эксплуатации: установка вне помещений (IP-защита обеспечивается за счет герметичного монтажа с корпусом)

Совместимость и монтаж

Комплект панелей цоколя DKC совместим со шкафами серии RAM block CQE N. Универсальные фланцы позволяют монтировать цоколь как по ширине, так и по глубине шкафа - это удобно при использовании шкафов с изменяемой конфигурацией. Монтаж выполняется болтовым соединением к нижнему краю корпуса. Для герметичности рекомендуется использовать уплотнители между цоколем и корпусом. Сварные углы обеспечивают жесткую структуру без необходимости дополнительной сборки.

Преимущества

• Высокая прочность благодаря толстой оцинкованной стали (2,5 мм)
• Порошковое покрытие RAL9005 устойчиво к выцветанию, коррозии и перепадам температур
• Универсальная форма позволяет применять комплект как для шкафов 600×600 мм, так и для других размеров при правильном расположении фланцев
• Интеграция с новой генерацией напольных оболочек RAM block CQE N обеспечивает единый стиль и совместимость с современными решениями автоматизации

Ограничения применения

Комплект не является самостоятельным корпусом - он требует наличия верхнего шкафа серии RAM block CQE N для полноценной работы. Не рассчитан на нагрузки свыше массы типового шкафа управления. Не следует использовать в средах с постоянным воздействием химически активных жидкостей (например, кислотных растворов). Герметичность зависит от качества монтажа с корпусом - при некорректной установке возможна просадка влаги.

Примеры использования

• Электрошкафы на открытых подстанциях
• Автоматизированные системы управления насосными станциями
• Щиты релейной защиты на железнодорожных путях
• Оборудование для контроля технологических процессов на заводах с высокой влажностью

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий на дне шкафа и фланцах цоколя - расстояние между креплениями должно точно совпадать
• При установке на неровную поверхность используйте регулируемые опоры, чтобы избежать перекоса всей конструкции
• Не забудьте про заземление: цоколь должен быть надежно связан с контуром заземления шкафа через контактные площадки
• При замене старого цоколя - новый комплект DKC r5nfpb62 можно установить вместо аналогичных моделей, если размеры и тип крепления совпадают
