Комплект панелей цоколя, Ш/Г=1000 мм, В=100 1 кмп=2 шт. | 306873 КЭАЗ

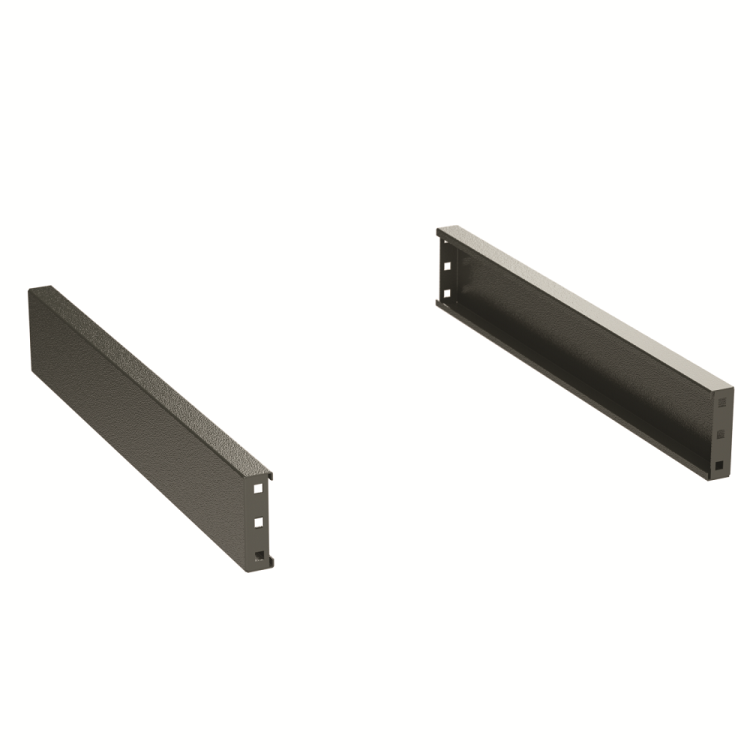

Комплект панелей цоколя КЭАЗ Optima (арт. 306873) предназначен для защиты нижней части распределительных щитов и корпусов оборудования от механических повреждений, влаги и пыли. Комплект состоит из двух стальных панелей, которые устанавливаются по бокам и спереди/сзади, обеспечивая герметичную и прочную рамку цоколя.

Назначение и область применения

Комплект панелей цоколя КЭАЗ Optima используется для формирования нижнего защитного контура электрощитов, особенно в условиях повышенной запылённости, влажности или на открытых площадках. Подходит для установки на щиты серий OptiBox M, а также совместим с другими моделями, имеющими соответствующую габаритную базу. Применяется в промышленных объектах, на станциях, в насосных пунктах, на производстве и других местах, где требуется надёжная защита оборудования от внешних воздействий.

Технические характеристики

• Габариты одной панели: 1000 мм (ширина) × 100 мм (высота)
• Количество в комплекте: 2 штуки
• Материал: сталь толщиной 1,2 мм
• Покрытие: порошковое, цвет RAL 7011 (серый)
• Устойчивость к внешним условиям: допускается установка вне помещений
• Функциональное назначение: боковые и фронтальные (или задние) панели цоколя

Совместимость и монтаж

Панели цоколя КЭАЗ Optima (арт. 306873) рассчитаны на монтаж к щитовым корпусам с внутренними габаритами до 1000×1000 мм. Устанавливаются на предварительно подготовленные направляющие или крепятся болтовым соединением к основанию корпуса. Для правильной сборки необходимо, чтобы вертикальные кромки корпуса имели плоскую поверхность для плотного прилегания панелей. Отверстия под кабели можно просверливать после установки - материал легко обрабатывается стандартными инструментами.

Безопасность и стандарты

Панели изготовлены в соответствии с требованиями к защите металлических конструкций в промышленном оборудовании. Порошковое покрытие RAL 7011 обеспечивает антикоррозийную стойкость и безопасность при контакте с человеком. Совместимость с кабелями позволяет использовать панели в системах, где провода проходят через нижнюю часть щита - отсутствие острых кромок исключает риск повреждения изоляции.

Преимущества

• Высокая жесткость благодаря толщине стали 1,2 мм - выдерживает нагрузки при транспортировке и эксплуатации
• Порошковое напыление устойчиво к царапинам, перепадам температур и химическим веществам
• Серый цвет (RAL 7011) гармонирует с большинством промышленных щитов и не требует дополнительной окраски
• Комплект из двух панелей позволяет собирать замкнутые цокольные рамы - снижается риск попадания воды и пыли под оборудование

Ограничения применения

Не предназначены для использования в качестве несущих элементов конструкции - не выдерживают значительных весовых нагрузок сверху. Не рекомендуются для установки в зонах с постоянным воздействием агрессивных химикатов (например, кислоты, растворители). Габариты 1000×100 мм подходят только для щитов определённого размера; для более широких или узких корпусов потребуется другой комплект.

Примеры использования

• Защита нижней части щитов управления на конвейерах в пищевой промышленности
• Обрамление цоколя распределительных щитов на открытых подстанциях
• Закрытие боковых сторон шкафов автоматизации в цехах с высокой запылённостью
• Дополнение корпусов OptiBox M для усиления герметичности в условиях сырости

Практические советы

• Перед монтажом проверьте, что внутренняя ширина вашего щита не превышает 1000 мм - иначе панели не смогут плотно прилегать
• При необходимости прокладки кабелей через панель используйте кабельные вводы с уплотнителями - они сохранят степень защиты IP
• При использовании в условиях сильного ветра или осадков убедитесь, что панели установлены так, чтобы вода не скапливалась на их поверхности
• Комплект панелей цоколя КЭАЗ Optima (арт. 306873) лучше всего сочетается с аналогичными элементами серии OptiBox M - это гарантирует точное соответствие крепёжных отверстий и геометрии
