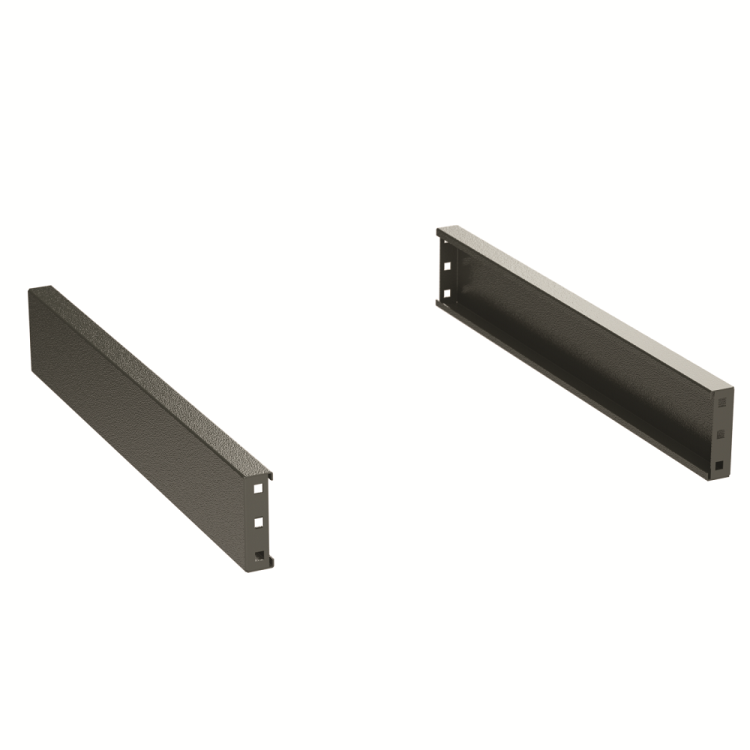

Комплект панелей цоколя, Ш/Г=400 мм, В=100мм, 1 кмп=2 шт. | 306875 КЭАЗ

Комплект панелей цоколя КЭАЗ Optima (арт. 306875) предназначен для защиты нижней части распределительных щитов и корпусов оборудования, обеспечивая механическую прочность и герметичность при установке на улице или в условиях повышенной запылённости. Комплект состоит из двух боковых панелей, изготовленных из стали с порошковым покрытием.

Назначение и область применения

Комплект панелей цоколя КЭАЗ Optima используется для завершения сборки щитов и корпусов, особенно когда требуется закрыть нижнюю часть устройства сбоку и спереди. Подходит для установки в помещениях и на улице - например, рядом с оборудованием на производстве, в насосных станциях, на объектах ЖКХ или энергетике. Позволяет предотвратить попадание воды, пыли и мусора внутрь щита через нижний зазор.

Технические характеристики

• Размеры одной панели: 400 мм (ширина) × 100 мм (высота); глубина соответствует типовой конструкции корпусов OptiBox M
• Количество в комплекте: 2 штуки (две боковые стенки)
• Материал: сталь толщиной 1,2 мм
• Покрытие: порошковое, цвет RAL 7011 (серый)
• Исполнение: боковые панели цоколя, совместимы с фронтальной и задней установкой
• Совместимость с кабелями: да - позволяет провести кабели под щитом через нижние проходы
• Устойчивость к внешним условиям: предназначена для установки вне помещений

Совместимость и монтаж

Панели цоколя КЭАЗ Optima (арт. 306875) рассчитаны на использование с сериями корпусов OptiBox M. Устанавливаются на нижнюю раму корпуса с помощью саморезов или заклепок - крепёж не входит в комплект. Для правильного монтажа проверьте соответствие габаритов вашей модели корпуса: ширина 400 мм должна точно совпадать с размером основания. Панели не требуют сварки - достаточно точного выравнивания перед фиксацией.

Безопасность и стандарты

Конструкция соответствует требованиям к защите от доступа к опасным частям и механическому воздействию. Материал и покрытие обеспечивают долговечную работу в агрессивных средах. Нет специфических сертификатов безопасности, указанных в данных - однако исполнение допускает применение в соответствии с ГОСТ Р 51321.1 и IEC 61439 для распределительных устройств.

Преимущества

• Высокая жесткость благодаря стали толщиной 1,2 мм - устойчивы к деформациям при транспортировке и эксплуатации
• Порошковое покрытие RAL 7011 устойчиво к коррозии, УФ-излучению и перепадам температур
• Готовые панели экономят время монтажа - не нужны самостоятельные вырезы или сварочные работы
• Подходят как для бокового, так и для фронтального/заднего монтажа - универсальное решение

Ограничения применения

• Не предназначены для замены верхних или лицевых крышек - работают исключительно как элементы цоколя
• Не обеспечивают степень защиты IP выше, чем у самого корпуса; не являются герметичными сами по себе
• Требуют наличия подходящего основания корпуса OptiBox M с размером 400×400 мм - несовместимы с другими сериями без адаптеров
• Не рекомендованы для установки в местах постоянного контакта с химически активными жидкостями (кислоты, растворители)

Примеры использования

• Закрытие нижней части щита управления насосной станции на открытой площадке
• Обрамление боковых сторон распределительного щита на производственной линии
• Защита кабельных входов внизу щита автоматизации в холодном цеху
• Дополнение корпуса после модификации - если оригинальная панель повреждена

Практические советы

• Перед монтажом убедитесь, что нижняя рама корпуса имеет ровную поверхность - иначе панели будут перекашивать
• Если планируете вывод кабелей снизу, заранее продумайте расположение отверстий - панели не имеют готовых проходов
• При использовании в сыром климате дополнительно смажьте места соединения силиконовым герметиком
• При заказе нескольких комплектов - сохраняйте один как запасной, поскольку панели не продаются по одиночке
• Проверяйте совместимость с моделью корпуса: KЭAZ Optima - это не все серии КЭАЗ, только OptiBox M
