Комплект подключения 3 фазный | 14200411 NILED НИЛЕД

Комплект подключения 3-фазный НИЛЕД 14200411 предназначен для безопасного и надёжного ввода трёхфазного электроснабжения в жилой дом с использованием кабеля 4×16 мм2. Этот комплект объединяет все необходимые элементы для монтажа на опоре и фасаде здания - от креплений до зажимов, обеспечивая целостность и долговечность соединения.

Назначение и область применения

Комплект подключения 3-фазный НИЛЕД 14200411 используется для организации ввода электричества от воздушной ЛЭП в частный дом или объект малой мощности. Он применяется там, где требуется подключение через кабель сечением 4×16 мм2 - например, при замене старого ввода, модернизации сети или новом подключении. Подходит для установки на деревянные, бетонные или металлические опоры, а также на фасады зданий.

Технические характеристики

• Тип подключения: трёхфазный (L1, L2, L3 + N)
• Сечение кабеля: 4×16 мм2 (три фазных жилы и ноль)
• Материалы: устойчивые к УФ-излучению и атмосферным воздействиям пластик и металл

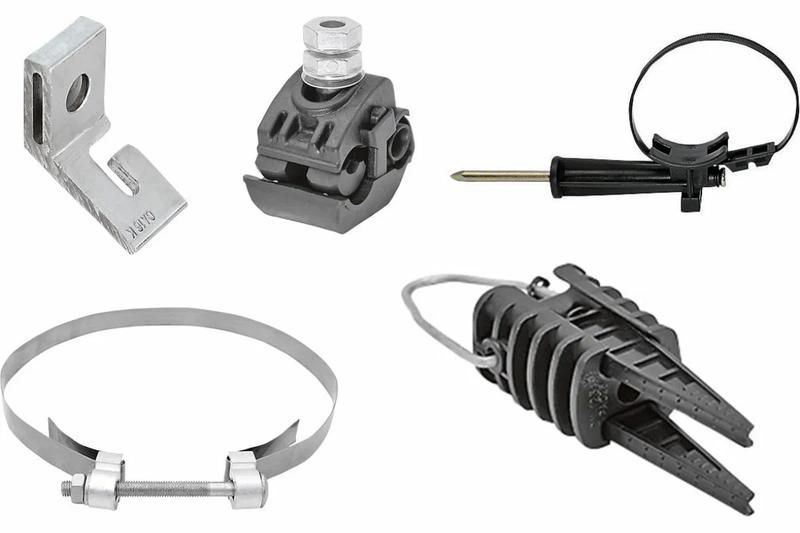

• Количество элементов: кронштейны, хомут, зажимы для ввода, фасадное крепление, ответвительные зажимы
• Работает при температуре от -40C до +50C

Совместимость и монтаж

Комплект подключения 3-фазный НИЛЕД 14200411 совместим с кабелем АВВГ 4×16 или аналогичными типами с таким же сечением. Монтаж выполняется в два этапа:

• На опоре: кронштейны и хомут фиксируют кабель, предотвращая перегрузку на точках входа;
• На фасаде: фасадное крепление и ответвительные зажимы обеспечивают переход от воздушного участка к внутренней проводке, защищая место ввода от механических повреждений и коррозии.

Не требует специальных инструментов - достаточно гаечных ключей и плоскогубцев. Все крепления рассчитаны на плотную фиксацию без проскальзывания.

Преимущества

• Цельный комплект - всё нужное в одной упаковке, исключает поиск отдельных деталей
• Удобная сборка: элементы продуманы для быстрого монтажа даже в условиях ограниченного доступа
• Защита от выдергивания: зажимы фиксируют кабель с усилием, соответствующим нормам ПУЭ
• Стандартное решение: соответствие требованиям распределительных сетей РФ

Ограничения применения

• Не предназначена для подземного ввода - только для воздушного ввода на опоре/фасаде
• Не подходит для кабелей сечением менее 16 мм2 или более 25 мм2 - риск перегрева или недостаточного контакта
• Не рекомендуется использовать в местах с высокой вероятностью механических ударов (например, рядом с проездами без защиты)
• Не является устройством автоматического отключения - требует наличия отдельного рубильника или автомата после ввода

Примеры использования

• Подключение частного дома к ЛЭП 0,4 кВ с помощью кабеля АВВГ 4×16
• Замена устаревшего ввода в дачном кооперативе
• Обустройство временного ввода электроэнергии на строительной площадке
• Переход от однофазного на трёхфазное питание с сохранением существующих кабелей

Практические советы

• Перед монтажом проверьте, что кабель имеет достаточную длину для свободного прохождения через все зажимы без натяжения
• При закручивании болтов используйте момент, указанный в инструкции - переусиливать нельзя, чтобы не деформировать зажимы
• Убедитесь, что фасадное крепление установлено на прочной поверхности; при слабых стенах используйте анкерные болты
• После монтажа осмотрите все точки соединения - они должны быть герметичны, без следов перегрева или люфта
• Комплект подключения 3-фазный НИЛЕД 14200411 не требует регулярного обслуживания, но раз в год стоит проверять затяжку креплений
