Комплект профилей цоколя ST ВхГ 100х200мм DKC R5BZ2 ДКС

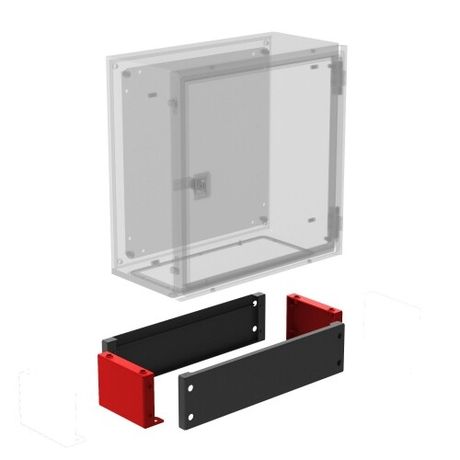

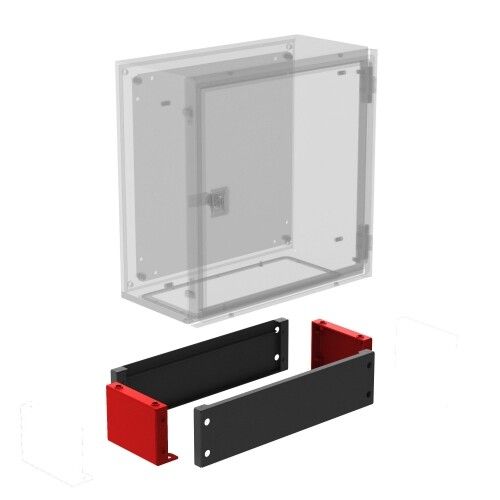

Профили цоколя ST ВхГ 100х200мм DKC - металлические опорные элементы для напольной установки корпусов серий ST, STX, STE, STEX и STH. Выполнены из прочной стали с черным порошковым покрытием, подходят для наружного монтажа и обеспечивают устойчивую фиксацию оборудования на уровне земли.

Назначение и область применения

Профили цоколя ST ВхГ 100х200мм DKC предназначены для создания жесткой основы под электрошкафы и корпуса, установленные прямо на полу. Они повышают надежность крепления, защищают оборудование от влаги, грязи и механических воздействий. Подходят для использования в условиях открытых площадок, на производстве, в энергетике, на транспорте и других местах с повышенными требованиями к защите.

Технические характеристики

• Тип изделия: профиль цоколя
• Материал: сталь толщиной 2,5 мм
• Покрытие: атмосферостойкое порошковое, цвет RAL9005 (черный)
• Размеры: 100×200 мм (высота × глубина)
• Монтажная глубина: 200 мм
• Исполнение: комплект боковых стенок цоколя
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Группа механического исполнения: М39
• Установка: допускается вне помещений
• Совместимость с кабелем: да - обеспечивает свободный вывод кабелей через нижнюю часть

Совместимость и монтаж

Профили цоколя ST ВхГ 100х200мм DKC совместимы с корпусами серий ST, STX, STE, STEX и STH. Для достижения полной высоты 200 мм можно соединить два модуля по 100 мм каждый - они имеют стандартизированные места стыковки. В комплект входят: два профиля, крепежные элементы и шаблон для точного сверления отверстий. Установка выполняется на ровную поверхность с использованием анкеров или болтов. Обеспечивается доступ к кабельным вводам снизу.

Безопасность и стандарты

Профили цоколя ST ВхГ 100х200мм DKC соответствуют требованиям по механической прочности группы М39 и выдерживают сейсмические нагрузки до 9 баллов по шкале MSK-64. Атмосферостойкое покрытие защищает от коррозии, что делает продукцию безопасной для длительной эксплуатации в агрессивных средах.

Преимущества

• Высокая жесткость благодаря толщине стали 2,5 мм - предотвращает деформацию под весом крупных корпусов
• Порошковое покрытие RAL9005 устойчиво к УФ-излучению, перепадам температур и химическим воздействиям
• Возможность удлинения до 200 мм без дополнительных деталей - гибкость в планировании монтажа
• Шаблон для сверления снижает риск ошибок при установке
• Закрытый тип конструкции исключает попадание воды и мусора внутрь под корпусом

Ограничения применения

Профили цоколя ST ВхГ 100х200мм DKC не предназначены для подвесной установки. Не рекомендованы для использования в средах с постоянным контактом с агрессивными химическими веществами (например, кислотами, щелочами). Нельзя применять в качестве несущего элемента для оборудования массой более 800 кг - требуется проверка расчетной нагрузки на конкретном объекте.

Примеры использования

• Электрошкафы управления насосными станциями на открытых участках водопровода
• Щиты автоматизации на промышленных конвейерах с высокой запыленностью
• Корпуса систем связи и сигнализации на железнодорожных платформах
• Аппаратура распределительных пунктов на территориях предприятий с сезонным затоплением

Практические советы

• Перед монтажом проверьте уровень поверхности - неровность более 5 мм требует выравнивания
• При соединении двух профилей используйте все предусмотренные крепежи - это сохраняет сейсмическую устойчивость
• Не забудьте использовать шаблон для сверления: отклонение от расположения отверстий может нарушить совмещение с корпусом
• Для долговечности в условиях повышенной влажности дополнительно герметизируйте кабельные вводы
• При заказе учтите, что профиль имеет посадочные размеры 100×200 мм - убедитесь, что ваш корпус соответствует этим габаритам
