Комплект профилей цоколя ST ВхГ 100х400мм DKC R5BZ4 ДКС

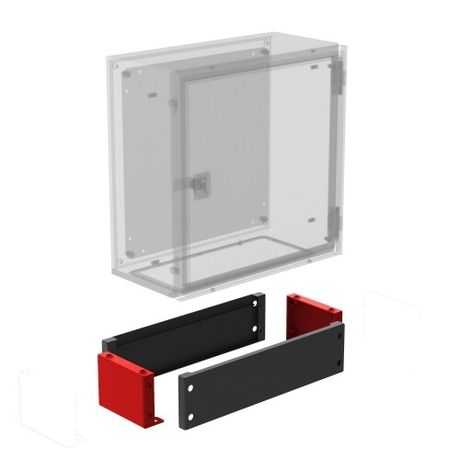

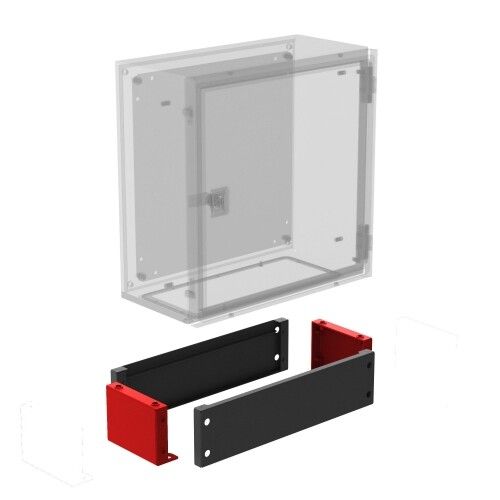

Профили цоколя ST ВхГ 100х400мм от DKC предназначены для надежного монтажа корпусов на полу в условиях улицы или промышленных площадок. Эти профили обеспечивают жесткую основу для оборудования серий ST, STX, STE, STEX и STH, защищают нижнюю часть корпуса от влаги и механических повреждений, а также позволяют собирать цоколь высотой до 200 мм. Артикул r5bz4 соответствует комплекту из двух профилей с крепежом.

Назначение и область применения

Профили цоколя ST ВхГ 100х400мм используются для напольной установки электрических и автоматизированных корпусов. Подходят для монтажа в помещениях и на открытых территориях - например, возле станков, распределительных щитов, систем управления конвейерами или на промышленных объектах с повышенной влажностью. Применяются совместно с корпусами серий ST, STX, STE, STEX и STH.

Технические характеристики

• Размеры: высота 100 мм, глубина 400 мм
• Материал: сталь толщиной 2,5 мм
• Покрытие: атмосферостойкое порошковое, цвет RAL9005 (черный)
• Монтажная глубина: 400 мм - обеспечивает достаточную зону фиксации к полу
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Механическая группа исполнения: М39 - устойчивость к ударным нагрузкам и вибрациям
• Исполнение: комплект из двух боковых стенок цоколя
• Совместимость с кабелями: да - позволяет провести кабели через нижнюю часть цоколя

Совместимость и монтаж

Профили цоколя ST ВхГ 100х400мм совместимы исключительно с корпусами серий DKC: ST, STX, STE, STEX, STH. Для установки требуется предварительное выравнивание поверхности пола. Каждый профиль имеет готовые отверстия под крепление, которые точно совпадают с отверстиями на корпусе. В комплекте предусмотрен шаблон для сверления - он упрощает точное расположение отверстий в бетоне или металлическом основании. Профили крепятся болтами, входящими в комплект. Высоту цоколя можно увеличить до 200 мм, соединив два элемента друг с другом - для этого предусмотрена технологическая возможность стыковки.

Безопасность и стандарты

Профили цоколя ST ВхГ 100х400мм соответствуют требованиям по механической прочности М39 и сейсмической устойчивости 9 баллов по MSK-64. Атмосферостойкое порошковое покрытие защищает металл от коррозии даже при постоянном воздействии влаги, перепадах температур и УФ-излучения. Это делает изделие безопасным для длительной эксплуатации вне помещений.

Преимущества

• Высокая жесткость благодаря толщине стали 2,5 мм - минимизирует деформацию при нагрузках
• Порошковое покрытие RAL9005 не требует окраски после монтажа и сохраняет внешний вид долгие годы
• Возможность удвоения высоты цоколя - гибкость в адаптации под разные условия монтажа
• Шаблон для сверления снижает риск ошибок при установке, особенно при работе с бетонными плитами
• Закрытая нижняя часть цоколя защищает кабельные вводы от попадания воды и мусора

Ограничения применения

Профили цоколя ST ВхГ 100х400мм нельзя использовать с корпусами других производителей - они рассчитаны исключительно на крепление к специфическим кронштейнам серий DKC. Также не рекомендуется применять эти профили там, где возможна химически агрессивная среда (например, кислотные пары или солевые растворы), так как покрытие не предназначено для таких условий. Нельзя использовать в качестве несущего элемента для тяжелого оборудования, выходящего за рамки веса указанных корпусов.

Примеры использования

• Установка распределительного щита STX на улице рядом с насосной станцией
• Монтаж контроллера STH на заводе с высокой запыленностью и вибрацией
• Подъем корпуса STE на 200 мм над уровнем пола в цеху с частыми мойками
• Фиксация корпуса ST на бетонном основании в районе с сейсмической активностью

Практические советы

• Перед монтажом проверьте уровень пола - неровности более 3 мм могут нарушить герметичность стыка между профилем и корпусом
• При использовании двух профилей для получения 200 мм высоты - обязательно используйте все крепежные элементы из обоих комплектов
• Не забудьте просверлить отверстия в полу строго по шаблону - это гарантирует правильное положение корпуса
• После монтажа проверьте плотность прилегания корпуса к цоколю - щели могут стать причиной попадания влаги
• Посадочный диаметр профиля 400 мм - убедитесь, что место установки свободно от коммуникаций и препятствий
