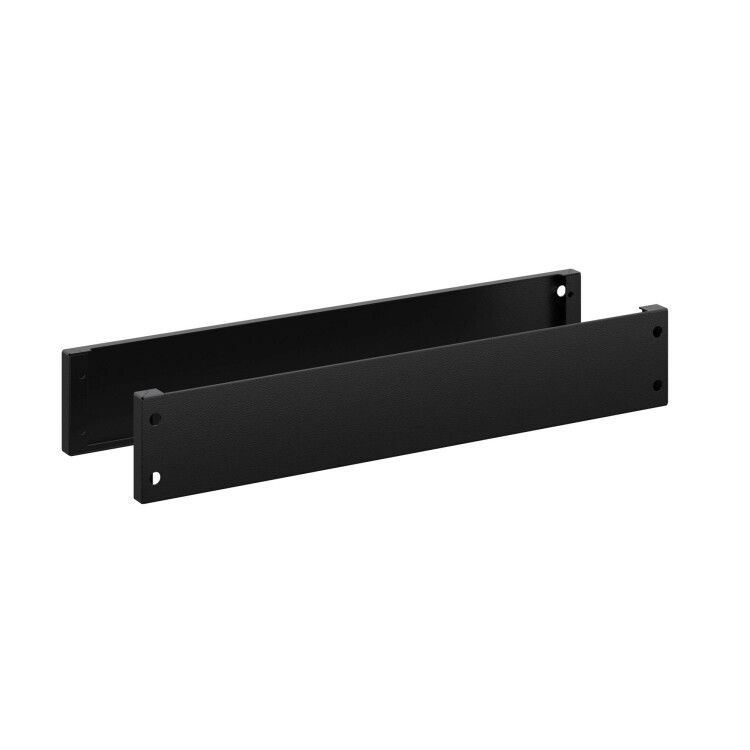

Комплект фланцев цоколя ST 100х400мм DKC R5FZ4 ДКС

Фланцы цоколя ST ВхШ 100х400мм от DKC предназначены для надежного крепления корпусов на полу, особенно в условиях улицы или промышленных площадок. Эти фланцы используются в комплекте с цоколями серий ST, STX, STE, STEX, STH и RAM fit, обеспечивая жесткую основу и защиту от внешних воздействий. Артикул r5fz4 соответствует комплекту из двух фланцев с крепежом.

Назначение и область применения

Фланцы цоколя ST ВхШ 100х400мм служат для монтажа электрошкафов и корпусов на горизонтальной поверхности - бетонном полу, платформе или площадке. Они обеспечивают устойчивость и вынесение оборудования выше уровня земли, защищая от влаги, грязи и механических повреждений. Подходят для установки в помещениях и на открытых территориях. Применяются в энергетике, транспорте, промышленности и на объектах ЖКХ.

Технические характеристики

• Размеры: высота 100 мм, ширина 400 мм
• Материал: сталь толщиной 2,5 мм
• Покрытие: атмосферостойкая порошковая краска RAL 9005 (черный)
• Установочная ширина: 400 мм
• Исполнение: комплект из двух фланцев - переднего и заднего
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Группа механического исполнения: М39 (высокая устойчивость к ударным нагрузкам)
• Совместимость с кабельными вводами: да

Совместимость и монтаж

Фланцы цоколя ST ВхШ 100х400мм совместимы с корпусами серий ST, STX, STE, STEX, STH и RAM fit. Устанавливаются на бетонную или металлическую поверхность с помощью анкерных болтов (в комплекте). Для увеличения высоты цоколя можно соединить два фланца высотой 100 мм - получится цоколь высотой 200 мм. Каждый фланец имеет предварительно просверленные отверстия под крепление корпуса и крепеж. Диаметр отверстий рассчитан под стандартные метизы, указанные в комплекте.

Безопасность и стандарты

Фланцы выполнены в соответствии с требованиями к механической прочности и устойчивости к внешним факторам. Сейсмостойкость 9 баллов позволяет использовать их в регионах с повышенной сейсмической активностью. Порошковое покрытие обеспечивает долговечность при перепадах температур, влажности и воздействии ультрафиолета. Соответствие группе М39 гарантирует сохранение целостности при вибрациях и ударах в промышленной среде.

Преимущества

• Высокая прочность стали толщиной 2,5 мм - выдерживает значительные нагрузки
• Атмосферостойкое черное покрытие RAL 9005 - не выгорает и не ржавеет
• Возможность удлинения цоколя до 200 мм - гибкость в проектировании
• Комплексная комплектация: два фланца + все необходимые метизы - не требуется докупать крепеж
• Поддержка кабельных вводов - удобство прокладки проводов

Ограничения применения

Не подходят для установки на мягкие или неровные поверхности - требуют жесткого основания (бетон, плиты). Не предназначены для подвесного монтажа. Температурный режим ограничен рабочими условиями материалов - не рекомендовано использование при экстремально низких температурах ниже -40C без дополнительной защиты. Не являются герметичными элементами - для защиты от воды необходимо применять уплотнители и кабельные вводы с IP65+.

Примеры использования

• Электрошкаф управления насосной станцией на улице
• Щит автоматизации на промплощадке с вибрационным оборудованием
• Корпус системы видеонаблюдения на территории АЗС
• Распределительный щит в зоне с возможным затоплением - благодаря подъему на 100–200 мм

Практические советы

• Перед монтажом проверьте уровень поверхности - неровность более 5 мм требует выравнивания
• При использовании двух фланцев для получения цоколя 200 мм обязательно используйте соединительные элементы, предусмотренные производителем
• Для кабельных вводов выбирайте модели с классом защиты IP67 и выше - фланцы сами по себе не обеспечивают герметичность
• При установке на грунт используйте бетонную подготовку - фланцы не должны опираться на песок или щебень
• Артикул r5fz4 всегда заказывайте в паре - один комплект содержит именно два фланца, нужных для полноценной сборки цоколя
