Разделение горизонтальное ширина 36м - 020899 Legrand

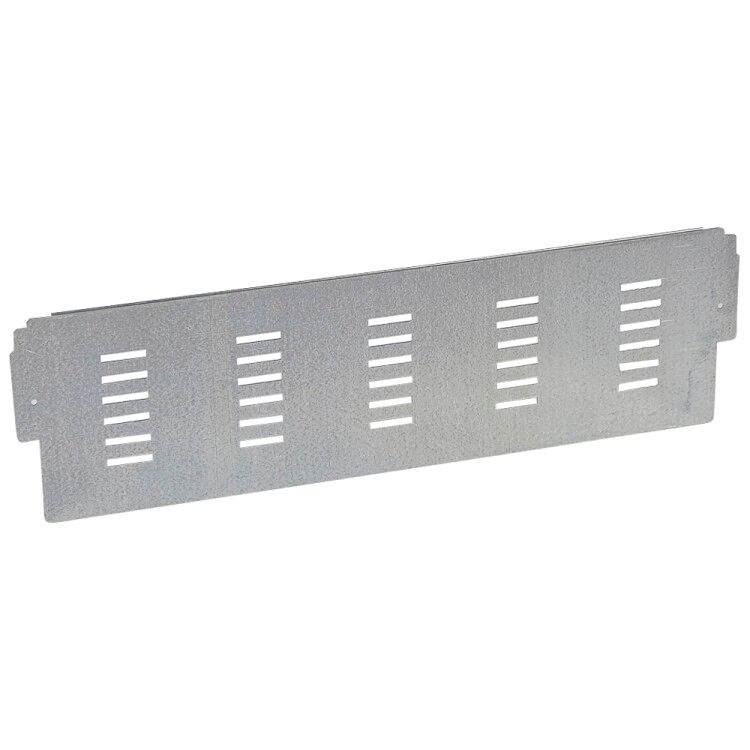

Разделение горизонтальное ширина 36 модулей XL3 4000 вид 2A, 3B, 4A, 4B от Legrand Euro - это стальная перегородка с оцинкованным покрытием, предназначенная для организации внутреннего пространства распределительных щитов. Она позволяет безопасно разделять группы цепей и упорядочить прокладку кабелей, обеспечивая удобство обслуживания и соответствие требованиям электромонтажа.

Назначение и область применения

Эта перегородка используется внутри силовых и автоматических распределительных щитов для физического разделения зон с различными функциями - например, между входным устройством, группой автоматов и выходными цепями. Подходит для установки в щитах серии XL3 от Legrand. Применяется в промышленных объектах, жилых домах, коммерческих зданиях и на объектах инфраструктуры, где требуется четкая изоляция электрических контуров.

Технические характеристики

• Тип изделия: Перегородка
• Материал: Сталь с оцинкованным покрытием - защищает от коррозии, повышает долговечность
• Габаритная ширина: 975 мм - соответствует ширине 36 модулей стандартной DIN-рейки
• Наличие отверстий для разъёмов: Да - позволяют выводить провода через перегородку без её демонтажа
• Наличие кабельного ввода: Да - предусмотрены технологические проходы для прокладки кабелей сверху/снизу
• Цвет: Натуральный - сохраняет металлический оттенок оцинковки, не требует окраски
• Тип конструкции: Отдельная деталь - устанавливается самостоятельно, не является частью корпуса щита

Совместимость и монтаж

Перегородка совместима со всеми щитами серии XL3 от Legrand, имеющими стандартную систему крепления DIN-рейки и боковые направляющие. Установка выполняется путём фиксации на специальные выступы внутри корпуса щита - без необходимости сверления или дополнительных крепёжных элементов. Для точного расположения проверьте наличие соответствующих пазов в вашем корпусе щита. Ширина 975 мм требует наличия свободного места минимум 980 мм внутри корпуса.

Безопасность и стандарты

Изделие выполнено из стали с антикоррозийным покрытием, что соответствует требованиям безопасности для электроустановок в помещениях с нормальной влажностью. Соответствует общим принципам IEC 61439 для комплектных распределительных устройств. Не содержит токсичных материалов и подходит для использования в соответствии с ГОСТ Р 50030.2.

Преимущества

• Улучшает организацию внутренней проводки - снижает риск перепутывания цепей
• Облегчает диагностику и ремонт - каждая группа цепей доступна отдельно
• Защита от случайного контакта с соседними проводниками благодаря сплошному экрану
• Не требует дополнительных инструментов при установке - просто вставляется в пазы
• Оцинкованное покрытие увеличивает срок службы даже в условиях повышенной влажности

Ограничения применения

• Не предназначена для использования вне щитов серии XL3 - несовместима с другими сериями Legrand и аналогами других брендов
• Не обеспечивает степень защиты IP - не применяется во внешних или влагозащищённых щитах без дополнительной герметизации
• Ширина 975 мм исключает применение в щитах меньшей глубины или суженной конструкции
• Не рекомендуется использовать как основную несущую конструкцию - рассчитана только на разделение, а не на нагрузку

Примеры использования

• Разделение входного автомата и УЗО от групповой части в квартирном щите
• Физическое отделение цепей освещения от цепей розеток в офисном щите
• Изоляция цепей управления от силовых цепей на производственных линиях
• Выделение автономной секции для системы противопожарной сигнализации

Практические советы

• Перед установкой убедитесь, что в корпусе щита есть подходящие направляющие - они должны точно совпадать с формой перегородки
• Если необходимо проложить много кабелей, используйте кабельные каналы рядом с отверстиями - так будет легче контролировать маршруты
• При использовании в щитах с высокой плотностью монтажа - учтите, что перегородка занимает около 10–15 мм по глубине
• Не сгибайте и не деформируйте перегородку - это нарушает целостность оцинковки и снижает надёжность
• Артикулы 020899 и 20899 - это один и тот же продукт; номер 20899 часто используется в каталогах Legrand, 020899 - в складских базах
