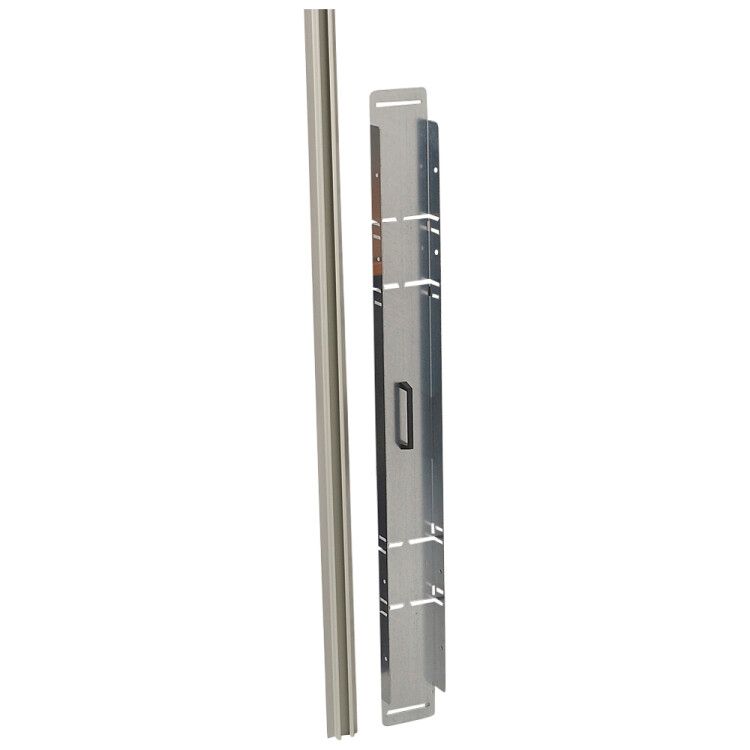

Разделитель шкафа верт. 475 мм | 020827 Legrand

Разделитель шкафа вертикальный 475 мм от Legrand Euro - это стальная оцинкованная деталь для организации внутреннего пространства распределительных щитов серии XL3. Устанавливается перпендикулярно стенкам шкафа, разделяя зоны для силовой аппаратуры, автоматических выключателей и слаботочных цепей. Артикул 020827 обеспечивает совместимость с компонентами Legrand и упрощает сборку шкафов по стандартным габаритам.

Назначение и область применения

Разделитель шкафа вертикальный 475 мм используется для физического разделения внутренних модулей в электрощитах. Применяется в промышленных, коммерческих и жилых объектах там, где требуется изоляция силовых и слаботочных цепей, например, между автоматическими выключателями, контакторами, трансформаторами и устройствами управления. Подходит для шкафов серии XL3 от Legrand, а также других корпусов с соответствующими креплениями.

Технические характеристики

• Материал: сталь с оцинкованным покрытием - повышает коррозионную стойкость и долговечность в условиях повышенной влажности
• Монтажная глубина: 475 мм - точно соответствует стандартной глубине шкафов серии XL3, позволяет использовать весь объем корпуса
• Тип конструкции: отдельная деталь - не является частью корпуса, устанавливается после сборки шкафа
• Наличие кабельного ввода: да - предусмотрены технологические отверстия для пропуска проводов между секциями
• Цвет: натуральный - сохраняет металлический вид без окраски, не требует дополнительной отделки

Совместимость и монтаж

Разделитель 020827 совместим со шкафами Legrand XL3 и другими корпусами с аналогичными направляющими и крепежными точками. Монтируется на предварительно установленные кронштейны или с помощью самонарезающих винтов в подготовленные отверстия. Кабельные вводы позволяют прокладывать провода через разделитель без нарушения целостности изоляции. Для надежного крепления рекомендуется использовать болты M4 или винты с потайной головкой, подходящие по шагу резьбы.

Преимущества

• Увеличивает безопасность за счет разделения высоковольтных и низковольтных участков внутри одного шкафа
• Облегчает обслуживание - каждая зона доступна отдельно, снижает риск случайного замыкания
• Оцинкованное покрытие исключает необходимость антикоррозийной обработки при установке в помещениях с нормальной влажностью
• Готовый кабельный ввод экономит время при прокладке проводов, не требует сверления дополнительных отверстий

Ограничения применения

• Не предназначен для использования вне закрытых электрощитов - не имеет защиты от внешней среды
• Не рассчитан на механические нагрузки выше стандартных - нельзя использовать как опору для тяжелого оборудования
• Подходит только для шкафов глубиной 475 мм; при большей глубине потребуется удлинение или другой тип разделителя
• Не обеспечивает электромагнитную экранирование - для чувствительных систем требуется дополнительная экранная защита

Примеры использования

• Разделение входного автомата и групповых выключателей от PLC-систем в промышленном контроллере
• Изоляция силового контура (380 В) от сигнальных линий (24 В) в системе автоматизации конвейера
• Выделение зоны для реле времени и терморегуляторов в тепловом щите
• Организация отдельного сектора для UPS и аккумуляторов в резервном питании

Практические советы

• Перед установкой проверьте соответствие глубины шкафа - 475 мм - чтобы разделитель плотно вошел без перекоса
• Используйте кабельные хомутики или каналы для фиксации проводов в вводах - так снижается риск перегиба и износа изоляции
• При необходимости можно дополнительно заземлить разделитель через контакт с корпусом шкафа - особенно важно в системах IT
• Не используйте этот элемент как основу для крепления тяжелых устройств - он не несет конструкционной нагрузки
• Артикул 020827 легко заменяется при ремонте - совпадает с оригинальными запчастями Legrand, что упрощает сервис
