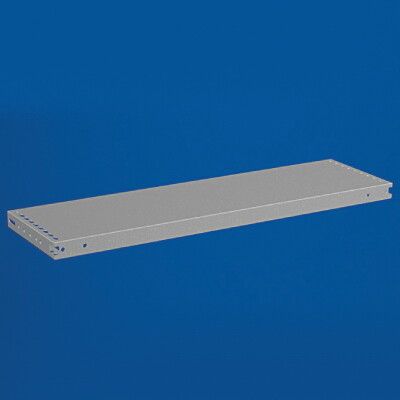

Разделитель горизонтальный 145х600мм - R5DOE6145 ДКС

Разделитель горизонтальный 145x600 мм от DKC (ДКС), артикул r5doe6145, предназначен для внутреннего секционирования шкафов серии RAM block. Он используется для фиксации оборудования в лотках шириной 145 мм, обеспечивая организованную и безопасную расстановку устройств внутри корпуса.

Назначение и область применения

Разделитель горизонтальный 145x600 мм служит для создания горизонтальных перегородок внутри шкафов серии RAM block. Его основная задача - отделить друг от друга группы аппаратов, проводов или кабельных трасс, чтобы исключить механические помехи, улучшить доступ к оборудованию и повысить удобство обслуживания. Применяется в шкафах глубиной 145 мм, где установлены элементы автоматизации, релейной защиты, контрольно-измерительные приборы и другие устройства.

Технические характеристики

• Габаритные размеры: 600 × 145 мм
• Тип изделия: Горизонтальный разделитель
• Материал: Сталь
• Покрытие: Порошковая окраска, серый цвет
• Количество модулей: 1
• Совместим с лотками шириной 145 мм

Совместимость и монтаж

Разделитель горизонтальный 145x600 мм совместим только с шкафами серии RAM block, имеющими глубину 145 мм. Устанавливается на направляющие или кронштейны внутри корпуса. Монтаж осуществляется без инструментов - фиксируется за счет зажимного механизма, предусмотренного конструкцией рамы шкафа. Для установки требуется наличие соответствующего профиля в боковых стенках шкафа. Не рекомендуется использовать с шкафами других серий или с увеличенной глубиной - это нарушит правильное положение и нагрузочные характеристики.

Безопасность и стандарты

Изделие является частью системы RAM block, которая соответствует требованиям степени защиты IP65–IP66 за счёт целостной конструкции корпуса. Сам разделитель не создаёт дополнительную защиту, но сохраняет её, не нарушая герметичность. Произведён из стали толщиной, обеспечивающей соответствие классу ударопрочности IK10. Порошковое покрытие устойчиво к химическим веществам, вибрациям и температурным колебаниям в рамках рабочего диапазона шкафов.

Преимущества

• Увеличивает плотность размещения оборудования за счёт точного деления пространства
• Не требует сверления или доработки - легко монтируется в готовые шкафы
• Выдерживает значительные механические нагрузки благодаря стальной конструкции
• Порошковая окраска препятствует коррозии и долго сохраняет внешний вид
• Совместим с другими аксессуарами системы RAM block - можно комбинировать с вертикальными стойками

Ограничения применения

• Подходит только для шкафов глубиной 145 мм - не для более глубоких корпусов
• Не предназначена для самостоятельного крепления - требует наличия опорной системы в шкафу
• Не обеспечивает электроизоляцию - нельзя применять для разделения цепей высокого напряжения без дополнительной изоляции
• Не рассчитана на частую демонтаж/монтаж - многократные операции могут деформировать замки

Примеры использования

• Разделение силовой части и цепей управления в одном шкафе
• Фиксация терминальных блоков выше и ниже кабельных каналов
• Обособление тепловых выключателей от чувствительной электроники
• Организация маршрутов кабеля между различными уровнями оборудования

Практические советы

• Перед установкой проверьте, что шкаф имеет подходящие направляющие - они должны точно соответствовать габаритам 600×145 мм
• Если вам нужна неполная длина разделителя, используйте вертикальные стойки для поддержки свободного конца
• Не затягивайте слишком сильно крепления - это может вызвать прогиб материала
• При использовании в условиях повышенной запыленности следите, чтобы края разделителя не задевали заглушки отверстий - это снижает уровень IP65/IP66
• Артикул r5doe6145 - единственный вариант этого типа в серии RAM block; аналоги от других производителей не гарантируют совместимость
