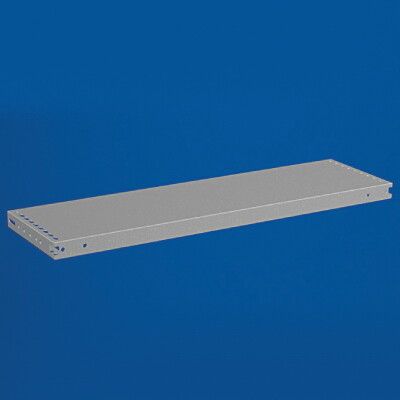

Разделитель горизонтальный 195х600мм - R5DOE6195 ДКС

Разделитель горизонтальный, глубина 195 мм, ширина 600 мм от DKC (ДКС) - элемент системы RAM block, предназначенный для создания горизонтальных перегородок внутри шкафов того же формата. Применяется для разделения пространства в корпусах, где установлено оборудование автоматизации, чтобы избежать механических помех между устройствами и улучшить организацию проводки.

Назначение и область применения

Разделитель горизонтальный, глубина 195 мм, ширина 600 мм используется исключительно в шкафах серии RAM block с габаритами 600×195 мм. Он фиксируется внутри корпуса и делит внутренний объем на уровни - например, для отделения силовой части от аппаратуры управления. Подходит для установки в промышленных условиях: на заводах, в насосных станциях, на участках с автоматизированными линиями. Не предназначен для наружного монтажа или самостоятельного использования вне шкафа.

Технические характеристики

• Габариты: 600 × 195 мм - точно соответствует внутренним размерам шкафов RAM block;
• Материал: сталь толщиной 1,2–1,5 мм - обеспечивает жесткость и долговечность;
• Покрытие: порошковая окраска серого цвета - устойчива к царапинам, химическим воздействиям и выцветанию;
• Количество модулей (U): 1 - занимает один стандартный уровень высоты в шкафу;
• Совместимость: только с шкафами RAM block глубиной 195 мм и шириной 600 мм.

Совместимость и монтаж

Разделитель горизонтальный, глубина 195 мм, ширина 600 мм крепится к боковым стенкам шкафа RAM block с помощью встроенных защелок или болтовых креплений (не входят в комплект - требуются дополнительные крепежи). Установка происходит до монтажа оборудования. Для точного позиционирования используйте направляющие пазы внутри корпуса. Если разделитель не закрывает всю глубину шкафа - необходимо применить вертикальные стойки для усиления конструкции. Монтаж возможен только после сборки основного корпуса.

Безопасность и стандарты

Изделие является частью системы RAM block, которая соответствует требованиям IP65/IP66 по степени защиты от пыли и воды. Сам разделитель не имеет собственной классификации IP, так как не является герметичным элементом - его функция - механическая организация пространства. Однако он сохраняет целостность общей защиты шкафа, не нарушая герметичность кромок и заглушек.

Преимущества

• Жесткая стальная конструкция выдерживает нагрузку от тяжелого оборудования без деформаций;
• Порошковое покрытие не требует обслуживания и не отслаивается даже при частом контакте с инструментами;
• Точное соответствие габаритам шкафов RAM block гарантирует плотную посадку без зазоров;
• Упрощает планирование трассировки кабелей и снижает риск перегрева за счет разделения тепловыделяющих компонентов.

Ограничения применения

• Не совместим с шкафами других серий или производителей - даже при совпадении размеров;
• Не предназначен для использования вне шкафов - не имеет креплений для настенного или напольного монтажа;
• Не обеспечивает электрическую изоляцию между уровнями - для этого нужны изолирующие панели;
• Не рекомендован для сред с постоянными вибрациями выше нормы - требуется дополнительная демпферизация.

Примеры использования

• Разделение силового блока (частотники, контакторы) и контроллеров (PLC, HMI) в одном шкафу;
• Выделение зоны для кабельных каналов и распределительных коробок под оборудованием;
• Организация двухуровневой компоновки в ограниченном пространстве - например, в шкафу на станке ЧПУ;
• Формирование временной перегородки при модульной доработке шкафа.

Практические советы

• Перед установкой проверьте, что шкаф RAM block имеет правильную глубину - 195 мм; любые отклонения (например, 200 мм) сделают монтаж невозможным;
• Если нужна более высокая жесткость - комбинируйте с двумя вертикальными стойками по краям разделителя;
• Не используйте разделитель как опору для тяжелых устройств - они должны крепиться прямо к стенкам шкафа;
• При необходимости замены - можно снять разделитель без демонтажа всего шкафа, достаточно отпустить крепежи с одной стороны.
