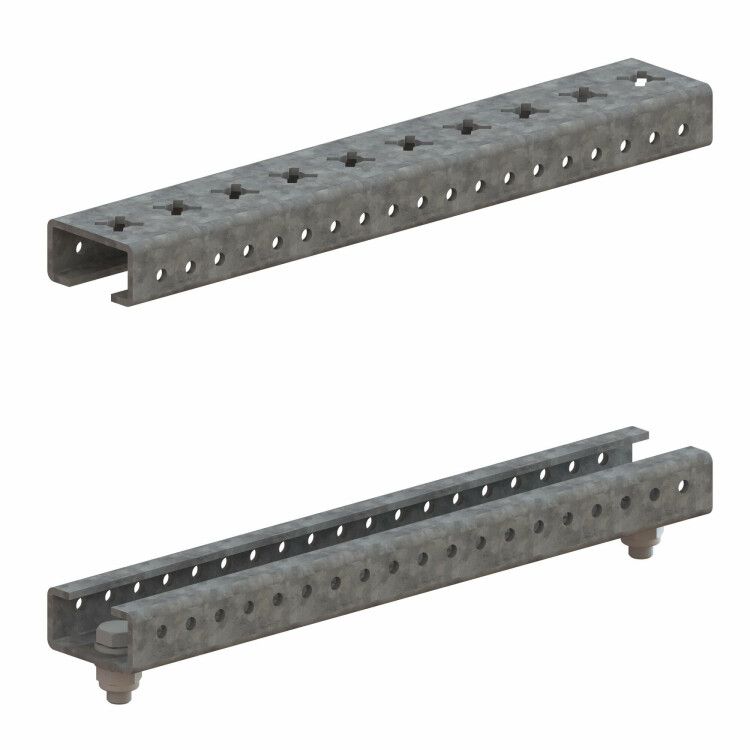

Комплект реек для установки главной шинной системы 200мм | R5BBMR200 DKC ДКС

Комплект реек для установки главной шинной системы 200 мм от DKC (ДКС), артикул r5bbmr200, предназначен для фиксации изоляторов и компонентов главной шинной системы в распределительных устройствах. Эти рейки обеспечивают надежную механическую базу для сборки шинопровода в щитах и ящиках.

Назначение и область применения

Комплект реек для установки главной шинной системы 200 мм используется для монтажа шинной системы RAM bus от DKC. Каждая рейка служит основой для крепления изоляторов, зажимов и других элементов, удерживающих токоведущие шины. Применяются в силовых щитах, распределительных пунктах, подстанциях и на промышленном оборудовании, где требуется жесткая и изолированная система шин.

Технические характеристики

• Длина рейки: 200 мм
• Материал: оцинкованная сталь - устойчив к коррозии и механическим повреждениям
• Тип изделия: комплект - содержит необходимые элементы для сборки одной секции шинной системы
• Исполнение: монтажный кронштейн - обеспечивает фиксацию в вертикальной или горизонтальной плоскости
• Способ монтажа: зажим - позволяет закрепить рейку без сверления, за счет механического сжатия
• Тип крепления: на стену, потолок или подвешивание - гибкое расположение в зависимости от конструкции щита

Совместимость и монтаж

Комплект реек для установки главной шинной системы 200 мм совместим исключительно с системой RAM bus от DKC. Монтаж выполняется с помощью зажимного механизма: рейка фиксируется на поверхности (стена, потолок, рама щита) путем затяжки зажима. Не требует предварительного сверления отверстий. Убедитесь, что поверхность ровная и способна выдерживать нагрузку от веса шин и оборудования. Для правильной работы необходимо соблюдать шаг между соседними рейками - он определяется конструкцией используемых изоляторов.

Безопасность и стандарты

Комплект соответствует требованиям к электроустановкам для внутреннего монтажа. Материал - оцинкованная сталь - обеспечивает долговечность в условиях повышенной влажности. Однако сам комплект не является токоведущим элементом и не имеет сертификации по IEC 61439; его безопасность зависит от правильной сборки с другими компонентами шинной системы.

Преимущества

• Удобство монтажа: зажимной механизм экономит время и не требует инструментов кроме отвертки
• Стойкость к коррозии: оцинкованное покрытие продлевает срок службы в агрессивных средах
• Гибкость установки: можно крепить на любую доступную поверхность - стены, потолки, боковые панели щитов
• Совместимость с серией RAM bus: точная посадка и совпадение крепежных отверстий с изоляторами DKC

Ограничения применения

• Не предназначены для самостоятельного использования - работают только в составе шинной системы RAM bus
• Не подходят для внешней установки без защиты от осадков и прямого UV-воздействия
• Максимальная нагрузка ограничена прочностью зажима - не рекомендуются для массивных шинных систем выше класса 100 A
• Не используются в цепях постоянного тока напряжением более 1000 В - риск возникновения дугового замыкания

Примеры использования

• Фиксация медных шин в распределительном щите промышленного станка
• Сборка главной шинной системы в автоматическом цехе с высокой влажностью
• Монтаж шин в щитовой комнате на потолочном креплении для экономии места
• Обновление старой шинной системы в существующем щите с использованием модульных компонентов DKC

Практические советы

• Перед монтажом проверьте, чтобы все рейки были одного типа - смешивание с другими длинами может нарушить равномерность распределения нагрузки
• При креплении на металлический корпус щита убедитесь, что зажим плотно прилегает - слабый контакт снижает устойчивость всей системы
• Избегайте перегрузки одной рейки: максимальная длина шины между двумя креплениями должна быть не более 800 мм
• Для удобства сборки используйте комплекты с заранее установленными изоляторами - так меньше времени уйдет на подгонку
• Артикул r5bbmr200 - это именно 200-миллиметровые рейки; если нужна другая длина, выбирайте другие позиции серии RAM bus
