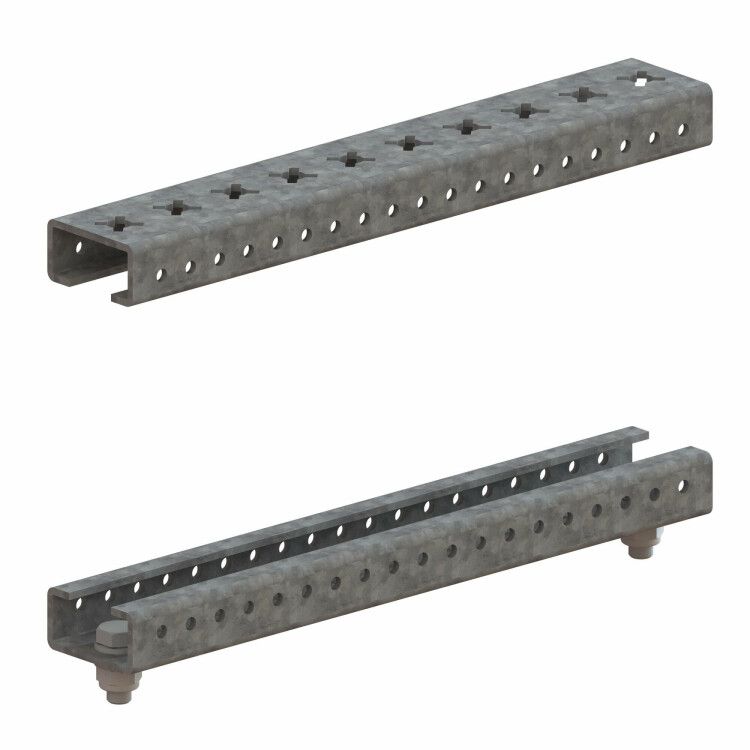

Комплект реек для установки главной шинной системы, 175мм | R5BBMR175 DKC ДКС

Комплект реек для установки главной шинной системы, 175мм DKC - это компонент для фиксации шинной системы в распределительных устройствах. Рейки выполнены из оцинкованной стали и предназначены для надежного крепления изоляторов и других элементов главной шинной системы. Артикул r5bbmr175 относится к серии RAM bus бренда DKC.

Назначение и область применения

Комплект реек для установки главной шинной системы, 175мм DKC используется для монтажа шинных систем в щитах и распределительных устройствах. Каждая рейка служит основой для крепления изоляторов, контактных элементов и других деталей главной шины. Применяется в промышленных электроустановках, где требуется жесткая и устойчивая конструкция для токоведущих частей - например, в силовых щитах, панелях управления, подстанциях.

Технические характеристики

• Длина рейки: 175 мм
• Материал: оцинкованная сталь - обеспечивает коррозионную стойкость
• Тип изделия: комплект
• Способ монтажа: зажим
• Тип крепления: на стену, потолок или подвешивание
• Исполнение: крепежный кронштейн

Совместимость и монтаж

Рейки совместимы с изоляторами и элементами шинной системы серии RAM bus от DKC. Монтаж осуществляется с помощью зажимного механизма - не требует сверления или болтовых соединений. Устанавливается на вертикальные или горизонтальные поверхности: стена, потолок, рама щита. Для правильной сборки важно соблюдать шаг между рейками, соответствующий габаритам установленных изоляторов.

Преимущества

• Устойчивость к коррозии благодаря цинковому покрытию
• Простота монтажа за счет зажимного крепления - снижает время сборки
• Жесткая конструкция минимизирует вибрацию и механические нагрузки на шину
• Стандартная длина 175 мм оптимальна для типовых модульных решений

Ограничения применения

• Не предназначен для внешней установки - не имеет защиты от осадков и прямого UV-воздействия
• Не рассчитан на высокие температуры выше +80 C - возможна деформация материала
• Подходит только для систем с совпадающими посадочными размерами изоляторов серии RAM bus
• Не заменяет основную несущую конструкцию - применяется исключительно как вспомогательный крепеж

Примеры использования

• Фиксация медных или алюминиевых шин в распределительном щите 400 А
• Установка изоляторов в промышленных панелях управления станков
• Сборка шинной системы в ячейках КРУ с использованием компонентов серии RAM bus
• Монтаж в помещениях с повышенной влажностью, но без прямого контакта с водой

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий на изоляторах и зажимных элементах реек - расстояние должно точно совпадать
• При установке на потолок используйте дополнительные поддерживающие элементы, чтобы избежать прогиба длинных участков
• Не перегружайте одну рейку более чем двумя изоляторами одновременно - это снижает устойчивость всей системы
• При необходимости удлинить шинную систему - комбинируйте несколько реек r5bbmr175 DKC с одинаковым шагом крепления
• Проверяйте целостность цинкового слоя после транспортировки - повреждения могут снизить срок службы
