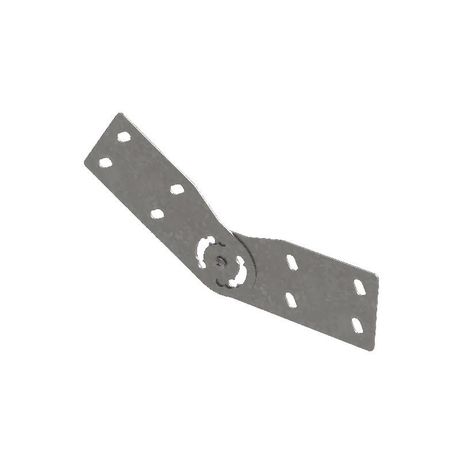

Комплект шарнирных соединителей для лестничного лотка H100 s:1,2 мм N | LSH3 КМ-профиль LO42126

Комплект шарнирных соединителей для лестничного лотка H100 толщиной 1,2 мм, сталь, КМ-профиль (артикул lo42126, бренд СИСТЕМА КМ) предназначен для гибкого изменения направления кабельной трассы в вертикальной плоскости, обеспечивая надёжный переход между этажами или уклонами лестничных лотков.

Назначение и область применения

Этот комплект используется для соединения двух участков лестничного лотка H100, когда требуется изменить угол трассы - например, при спуске или подъёме кабелей между этажами. Подходит для установки в зданиях жилого, офисного, промышленного и коммерческого назначения. Применяется там, где нужна прочная, долговечная и защищённая кабельная система, особенно в условиях повышенной влажности или на открытом воздухе.

Технические характеристики

• Тип изделия: шарнирный соединитель для лестничного лотка
• Высота борта лотка: 50 мм
• Толщина материала: 1,2 мм
• Материал: сталь
• Защитное покрытие: оцинкование методом горячего погружения по ГОСТ 9.307-89
• Комплектация: 2 пластины с отверстиями + метизы (болты, гайки, шайбы) для соединения
• Условия эксплуатации: соответствует ГОСТ 15150-69 - работает в условиях умеренного климата, с низкой загрязнённостью, во влажных помещениях и на открытом воздухе

Совместимость и монтаж

Комплект совместим исключительно с лестничными лотками H100 толщиной 1,2 мм от системы КМ-Профиля. Для соединения двух лотков требуется **два** таких комплекта - один для каждого края соединения. Монтировать следует на предварительно выровненные участки лотка, плотно прижимая пластины друг к другу и затягивая метизы равномерно, чтобы избежать перекоса. Открытые отверстия позволяют фиксацию болтами через стенки лотка - не требуют сверления дополнительных отверстий.

Безопасность и стандарты

• Оцинкование выполнено по ГОСТ 9.307-89 - гарантирует антикоррозийную стойкость
• Соответствие ГОСТ 15150-69 - допущен к использованию в климатических исполнениях УХЛ и Т
• Не содержит токсичных материалов, безопасен при монтаже и эксплуатации

Преимущества

• Готовый комплект - всё необходимое для сборки в одной упаковке
• Оцинкованная сталь устойчива к ржавчине даже при постоянном контакте с влагой
• Шарнирная конструкция позволяет регулировать угол поворота до 90° без деформации лотка
• Не требует специальных инструментов - достаточно обычного ключа для затяжки
• Поддерживает системную целостность кабельной трассы - сохраняет герметичность и механическую прочность

Ограничения применения

• Не предназначена для использования с лотками других серий или толщиной более/менее 1,2 мм
• Не рекомендовано применение в агрессивных химических средах (например, рядом с кислотами, щелочами, соляным туманом)
• Запрещается использование в местах с частыми ударными нагрузками или вибрациями выше нормированного уровня
• Не подходит для монтажа внутри взрывоопасных зон - не имеет соответствующих взрывозащитных сертификатов

Примеры использования

• Переход кабелей между этажами в многоэтажном офисном здании
• Прокладка силовых линий в подземных парковках с высокой влажностью
• Обустройство кабельных трасс в цехах пищевой промышленности с периодической мойкой оборудования
• Монтаж на внешних лестницах промышленных объектов

Практические советы

• Перед монтажом проверьте, что лотки точно совпадают по высоте борта - расхождение более 2–3 мм вызывает перегрузку на соединении
• Используйте только метизы из комплекта - они рассчитаны на точную посадку и усилие затяжки
• При монтаже на открытом воздухе дополнительно смажьте места соединений силиконовой смазкой - продлит срок службы
• Для длинных вертикальных участков используйте дополнительные опоры - шарнир не воспринимает вес всей трассы
• При замене старого соединителя - демонтируйте оба комплекта одновременно, чтобы не нарушить положение лотка
