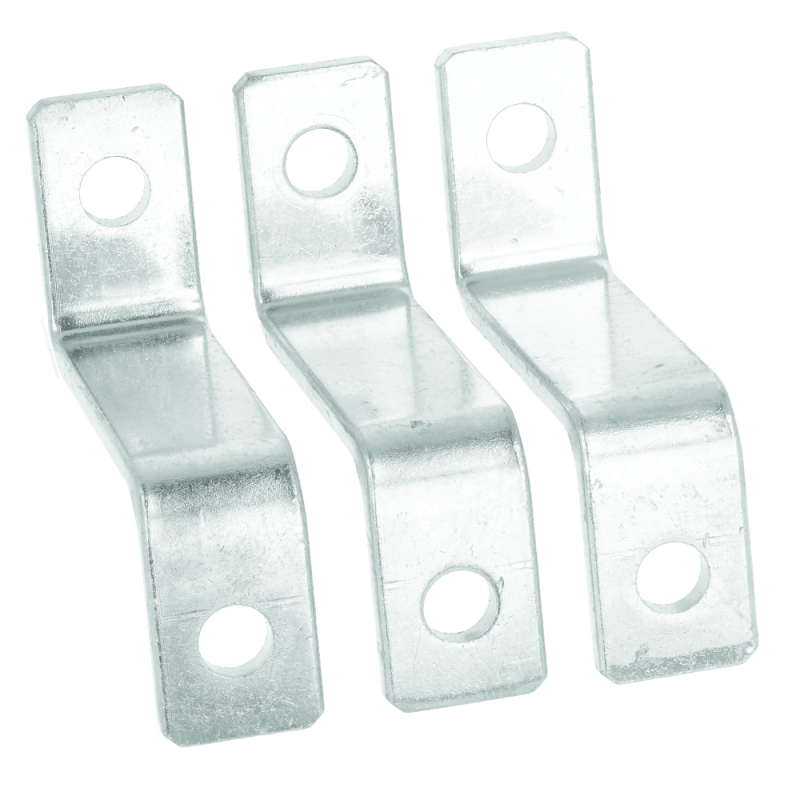

Комплект шинный OptiStart TF-FX-42035 для реле TF-...420 и контакторов AF-160…AF-230 | 336156 КЭАЗ

Комплект шинный TF-FX-42035 от КЭАЗ предназначен для быстрого и надёжного подключения реле TF-...420 и контакторов AF-160–AF-230 через штепсельное соединение. Этот комплект упрощает сборку и обслуживание пускателей в распределительных щитах, особенно там, где требуется частая замена модулей.

Назначение и область применения

Комплект шинный TF-FX-42035 используется для создания унифицированной силовой цепи между реле перегрузки OptiStart TF и контактными аппаратами серий AF-160–AF-230. Он позволяет отказаться от проводных соединений, снижая время монтажа и повышая надёжность контактов. Подходит для установки в промышленных щитах на станках, конвейерах, насосных станциях и других объектах с частыми операциями запуска/останова двигателей.

Технические характеристики

• Тип изделия: Шина
• Тип подключения: Разъемное (штепсельное) - обеспечивает быструю установку и демонтаж без инструментов
• Степень защиты IP00 - не защищён от пыли и воды; требует установки внутри закрытых корпусов
• Исполнение: Открытое - все контакты доступны, нет изоляции внешних элементов
• Совместимо с: Реле TF-...420, контакторы AF-160, AF-180, AF-200, AF-230

Совместимость и монтаж

TF-FX-42035 совместим исключительно с продуктами серии OptiStart от КЭАЗ: реле TF-...420 и контакторами AF-160–AF-230. Установка происходит путём плотного введения шины в соответствующие разъёмы на нижней части аппарата. Соединение фиксируется механически - зажимы обеспечивают надёжный контакт без болтов. Для правильной работы проверьте соответствие номеров моделей на устройстве и на шине. Монтаж допускается только после полного отключения питания.

Безопасность и стандарты

Комплект шинный TF-FX-42035 не имеет степени защиты выше IP00 и не содержит изолирующих кожухов. Его нельзя использовать вне электрических шкафов или в условиях повышенной влажности, пыли или воздействия сторонних предметов. Все соединения должны находиться в пределах закрытого корпуса с уровнем защиты минимум IP54.

Преимущества

• Ускоряет монтаж - вместо 5–7 проводов достаточно одного компактного модуля
• Снижает риск ошибочного подключения благодаря стандартизированному интерфейсу
• Обеспечивает более стабильный контакт по сравнению с многожильными проводами
• Упрощает сервисное обслуживание - можно заменить реле или контактор без перепайки или переобжима проводов

Ограничения применения

• Не применяется с другими брендами или старыми сериями реле и контакторов
• Запрещено использование вне электрических шкафов - открытые контакты опасны при наличии напряжения
• Не предназначена для высоких температур свыше +60 C или в средах с агрессивными газами
• Не рекомендовано применение в помещениях с постоянным оседанием металлической пыли - возможна потеря контакта

Примеры использования

• Монтаж пускателей на пищевых конвейерах с частыми остановками для мойки
• Сборка группового управления несколькими двигателями в одном шкафе
• Замена вышедшего из строя реле TF-...420 без переделки всей цепи
• Производственные участки с ограниченным временем на плановое ТО

Практические советы

• Перед установкой убедитесь, что контакты на реле и контакторе чистые - грязь снижает надёжность соединения
• Проверяйте направление вставки - шина имеет ориентацию, неверная установка не позволит зафиксироваться
• При использовании нескольких комплектов TF-FX-42035 в одном шкафу соблюдайте минимальный зазор между ними - не менее 10 мм для теплоотвода
• Не используйте TF-FX-42035 в качестве основной коммуникационной шины - он работает только для силовых цепей, сигналы управления подаются отдельно
• Храните комплект в сухом месте - даже при IP00 внутренние контакты чувствительны к окислению
