Соединительный комплект для создания реверсивного контактора UW-22, MC-9b~22b | 76671636003 Lsis

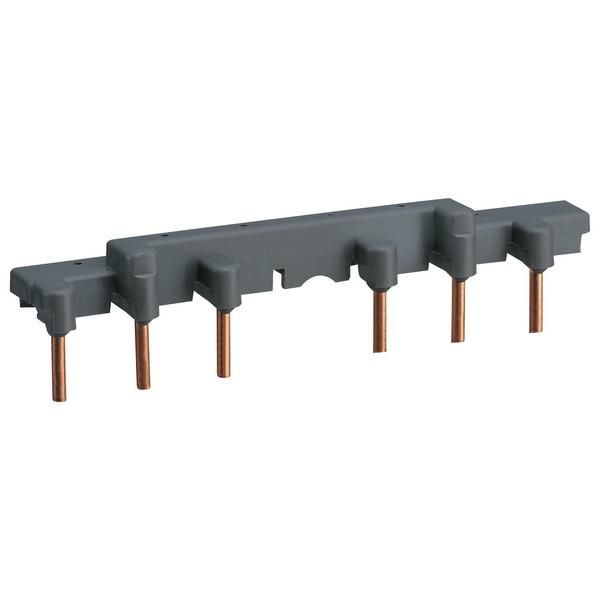

Соединительный комплект для создания реверсивного контактора UW-22, MC-9b~22b от LS Electric позволяет собрать реверсивную схему управления двигателем на базе контакторов типа MC-9b–MC-22b. Артикул 76671636003 обеспечивает надёжное соединение без необходимости внешней проводки.

Назначение и область применения

Этот комплект предназначен для быстрого сбора реверсивной электрической цепи между двумя контакторами LS Electric типоразмеров MC-9b, MC-14b или MC-22b. Он исключает необходимость самостоятельной прокладки перемычек и снижает риск ошибок при монтаже. Применяется в системах управления двигателями, где требуется изменение направления вращения - например, в насосах, вентиляторах, конвейерах и станках с реверсивным ходом.

Технические характеристики

• Количество фаз: 3
• Род тока: переменный (AC)
• Напряжение: 380 В
• Номинальный ток: 22 А
• Тип изделия: комплект (готовые соединители)
• Способ монтажа: установка на монтажную плату (не требует сверления или крепления болтами)
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и влаги - применяется внутри щита)
• Тип подключения: винтовой зажим - удобен для многожильных и одножильных проводов до 2,5 мм2

Совместимость и монтаж

Соединительный комплект UW-22 совместим только с контактными модулями LS Electric серий MC-9b, MC-14b и MC-22b. Устанавливается прямо на DIN-рейку рядом с контакторами - не требует дополнительных креплений. Подключение выполняется через винтовые зажимы: зачищенные провода вставляются в клеммы и затягиваются отверткой. Комплект уже содержит все необходимые перемычки для реверса - никаких лишних деталей не нужно.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств низкого напряжения. Степень защиты IP20 гарантирует безопасную работу внутри распределительных шкафов, но не допускает использование вне корпуса или во влажных средах. Для работы в условиях повышенной запылённости рекомендуется использовать комплект только в закрытых щитах с классом защиты не ниже IP54.

Преимущества

• Ускоряет монтаж - готовый набор перемычек вместо ручной прокладки проводов
• Снижает вероятность ошибок при подключении реверсивной схемы
• Обеспечивает плотный контакт благодаря качественным винтовым зажимам
• Не требует дополнительных инструментов кроме отвёртки
• Оптимально подобран под конкретные модели контакторов MC-9b~22b

Ограничения применения

• Подходит только для контакторов LS Electric типоразмеров MC-9b, MC-14b, MC-22b - несовместим с другими брендами или моделями
• Не предназначен для работы вне электрошкафа из-за низкой степени защиты IP20
• Не рассчитан на ток выше 22 А - применение с более мощными нагрузками недопустимо
• Запрещено использовать в местах с постоянным воздействием влаги, масла или агрессивных газов

Примеры использования

• Реверсивный пуск электродвигателя насоса в системе водоснабжения
• Управление направлением движения конвейера на пищевом производстве
• Переключение вперёд/назад у станка с ЧПУ
• Система управления вентиляцией с автоматическим переключением режимов

Практические советы

• Перед установкой проверьте соответствие типоразмера вашего контактора - он должен быть именно MC-9b, MC-14b или MC-22b
• Зачищайте концы проводов на 8–10 мм - слишком длинные жилы могут выйти из зажима
• Затягивайте винты равномерно, без усилия - переусилие повредит пластиковые клеммы
• Не используйте этот комплект как замену контактору - он лишь соединяет два уже установленных устройства
• Проверяйте целостность всех перемычек после первого включения - возможна люфт в зажимах при вибрациях
