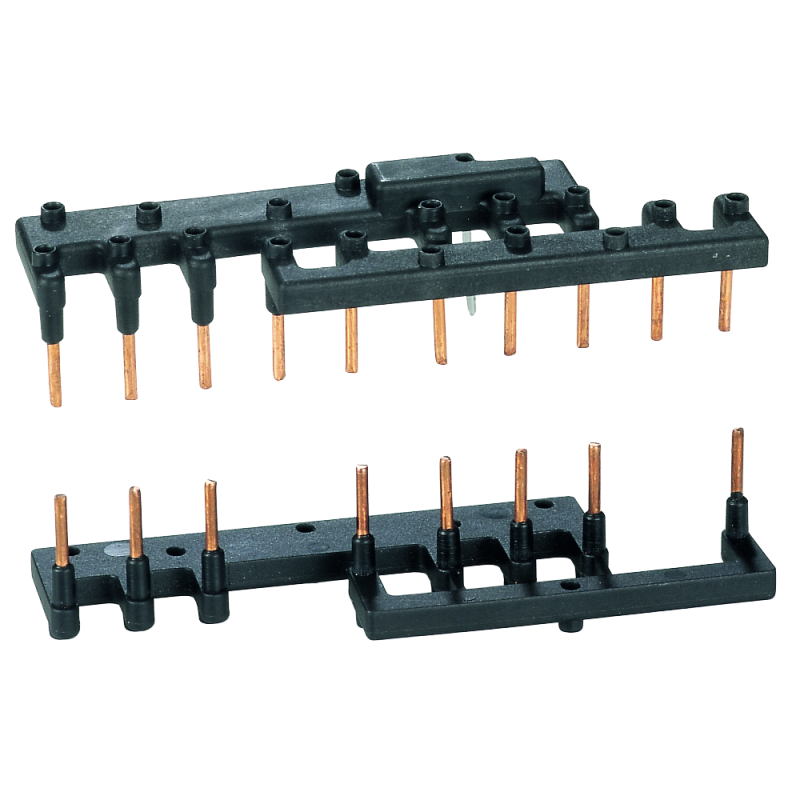

Адаптер соединительный дляреверсивных мини-контакторов МС OptiStart K-MX-9022 | 337850 КЭАЗ

Адаптер соединительный для реверсивных мини-контакторов MC K-MX-9022 от КЭАЗ предназначен для быстрого и надёжного соединения реверсивных мини-контакторов серии OptiStart K. Этот адаптер упрощает сборку и обслуживание электромагнитных цепей, особенно там, где требуется частая перенастройка или замена контакторов.

Назначение и область применения

Адаптер соединительный для реверсивных мини-контакторов MC K-MX-9022 используется исключительно с мини-контакторами и реле OptiStart K для создания штепсельного соединения между двумя контактными группами. Он позволяет легко менять контакторы без перепайки проводов - достаточно вынуть старый модуль и вставить новый. Подходит для установки на DIN-рейку в распределительных щитах управления двигателями, станках, конвейерах и других устройствах с частым реверсированием.

Технические характеристики

• Тип изделия: адаптер соединительный
• Тип подключения: разъемное (штепсельное)
• Номинальное напряжение: 690 В
• Количество полюсов: 3
• Материал контактов: медь
• Материал корпуса: пластик
• Цвет: черный
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды

Совместимость и монтаж

Адаптер совместим только с мини-контакторами серии OptiStart K. Устанавливается на DIN-рейку шириной 35 мм. Соединение происходит через фиксируемые штыревые контакты - они плотно входят в гнёзда контактора без необходимости затяжки винтов. Для правильной работы важно, чтобы контактор был установлен точно по оси - смещение может вызвать плохой контакт или повреждение штекеров. Монтаж выполняется после окончательной установки контактора; адаптер не является частью самого контактора, а служит переходным элементом.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств до 690 В переменного тока. Степень защиты IP20 обеспечивает базовую безопасность в закрытых щитах, но не допускает использование во влажных, запыленных или открытых помещениях. Применение вне условий IP20 требует дополнительной защиты корпуса.

Преимущества

• Ускоряет замену контакторов - не нужно отсоединять провода от каждого полюса
• Обеспечивает одинаковое качество контакта при каждом подключении благодаря медным контактам
• Уменьшает риск ошибок при подключении из-за механической ориентации штепсельного разъёма
• Поддерживает высокую коммутационную нагрузку до 690 В

Ограничения применения

• Не совместим с другими сериями контакторов - даже аналогичными от других производителей
• Не предназначен для внешней установки или помещений с повышенной влажностью, пылью или химическими воздействиями из-за IP20
• Не рекомендован для частых отключений под нагрузкой - адаптер не рассчитан на коммутацию тока, только на передачу уже включённого сигнала
• Не поддерживает автоматическое определение состояния контактов - всё управление остаётся за контактором OptiStart K

Примеры использования

• Замена контактора на конвейере без остановки всей системы - адаптер позволяет быстро поменять неисправный OptiStart K на исправный
• Настройка реверсивной схемы управления двигателем насоса в водоканале - адаптер упрощает проверку полярности и направления вращения
• Лабораторные стенды и учебные комплексы - удобство демонтажа делает его идеальным для обучения

Практические советы

• Перед установкой проверьте, что контактор OptiStart K правильно зафиксирован на рейке - слабое крепление вызывает люфт и повреждает контакты адаптера
• Не используйте силу при вставке - если штекер не входит легко, проверьте соответствие модели и наличие деформаций
• При длительной работе под нагрузкой следите за нагревом корпуса - если температура выше +40 C, проверьте плотность контактов и нагрузку
• Храните адаптер в сухом месте - хотя он не имеет защиты от влаги, конденсат внутри корпуса может вызвать коррозию медных контактов
• Заменяйте адаптер вместе с контактором при ремонте - даже если он кажется целым, срок службы контактов ограничен количеством циклов подключения
