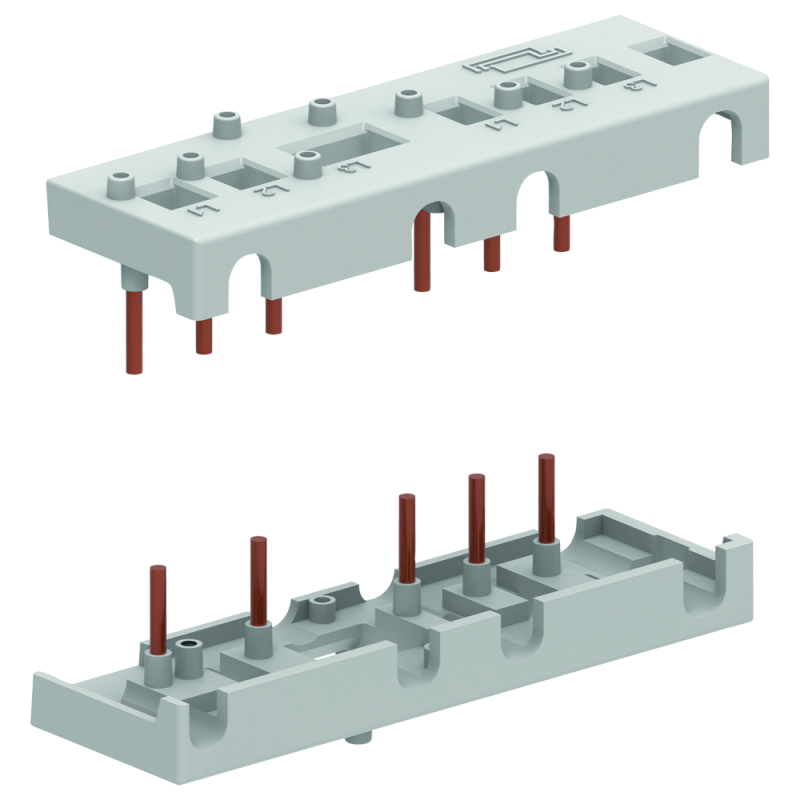

Адаптер соединительный реверсивный для контакторов F-09..F-25 (модуль блокирования FX-5000, FX-5001)OptiStart K-FX-3102 | 335339 КЭАЗ

Адаптер соединительный реверсивный для контакторов F-09..F-25 с FX-5000 / 5001, OptiStart K-FX-3102 от КЭАЗ предназначен для безопасной сборки реверсивных цепей управления двигателями с использованием контакторов серии OptiStart K. Этот адаптер обеспечивает механическую блокировку между двумя контактными модулями, предотвращая одновременное включение прямого и обратного направления.

Назначение и область применения

Адаптер соединительный OptiStart K-FX-3102 используется исключительно в составе реверсивных схем управления с контактными аппаратами серии F-09…F-25. Он физически связывает два контактора через модули блокировки FX-5000 или FX-5001, чтобы исключить возможность одновременного замыкания цепей прямого и обратного вращения. Это необходимо для безопасности оборудования и персонала при работе с лифтами, кранами, насосами, вентиляторами, станками и системами АВР.

Технические характеристики

• Тип изделия: адаптер соединительный реверсивный
• Номинальное напряжение: 690 В - совместим с сетями до этой величины
• Номинальный ток: 0 А - не предназначен для коммутации нагрузки, работает только как механический интерфейс
• Степень защиты: IP20 - защищен от доступа пальцев и крупных предметов, но не герметичен; применяется внутри распределительных щитов
• Способ монтажа: прямое подключение на шины контакторов - устанавливается поверх основного корпуса без дополнительных креплений
• Количество полюсов: 0 - не содержит силовых контактов, служит только для взаимной блокировки

Совместимость и монтаж

Адаптер OptiStart K-FX-3102 совместим только с контактными аппаратами серии F-09, F-12, F-18 и F-25 от КЭАЗ. Устанавливается поверх двух соседних контакторов после их монтажа на DIN-рейку. Для работы требуется параллельное использование модулей механической блокировки FX-5000 или FX-5001 - они должны быть установлены на каждом из контакторов перед подсоединением адаптера. Подключение происходит путём защёлкивания - никаких болтов или проводов не требуется. После установки адаптер соединительный реверсивный для контакторов F-09..F-25 с FX-5000 / 5001, OptiStart K-FX-3102 жестко фиксирует положение рычагов, препятствуя активации обоих контакторов одновременно.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств управления электродвигателями. Механическая блокировка реализована в соответствии с принципами отказобезопасности - даже при повреждении одного из контакторов второй остаётся заблокирован. Однако, поскольку степень защиты IP20 не предусматривает защиту от пыли и влаги, применение допускается только во внутренних помещениях, в закрытых электрощитах.

Преимущества

• Механическая блокировка надёжнее электронной - не зависит от питания и программного обеспечения
• Быстрая установка без инструментов - просто защёлкивается на контакторы
• Уменьшает риск аварии при неверном управлении или отказе системы управления
• Поддерживает стандартизацию сборки в рамках всей серии OptiStart K

Ограничения применения

• Не работает с другими сериями контакторов - только F-09…F-25
• Не предназначена для внешней установки - недостаточна защита IP20
• Не компенсирует ошибки в схеме управления - должна быть правильно спроектирована логика сигнализации
• Не подлежит ремонту - при выходе из строя заменяется полностью

Примеры использования

• Лифты - предотвращает случайное одновременное включение подъёма и спуска
• Грузовые краны - гарантирует безопасную смену направления движения
• Циркуляционные насосы - исключает противофазное включение при реверсе
• Системы АВР - блокирует работу основного и резервного контактора одновременно

Практические советы

• Перед установкой проверьте, что оба контактора имеют одинаковый тип крепления и расположение зажимов - адаптер не будет работать при несоответствии
• Обязательно используйте модули FX-5000 или FX-5001 - без них адаптер OptiStart K-FX-3102 не выполнит свою функцию
• Не затягивайте или не деформируйте корпус адаптера - он выполнен из прочного пластика, но чувствителен к механическому воздействию
• При обслуживании всегда отключайте питание - хотя адаптер не коммутирует ток, система всё ещё находится под напряжением
• Запасной экземпляр рекомендуется хранить - этот элемент часто становится причиной длительных простоев при отказе
