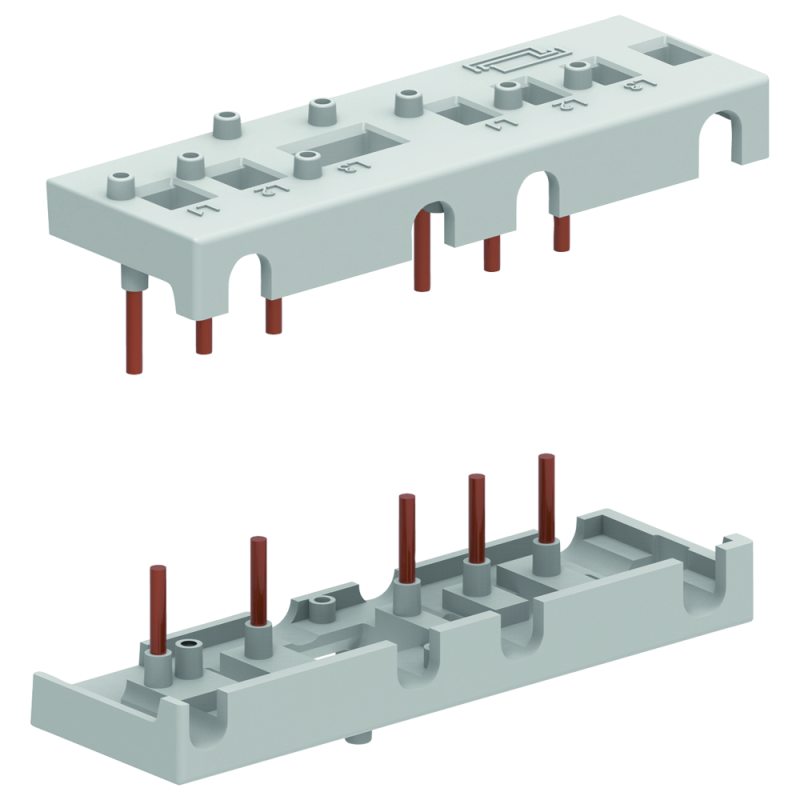

Адаптер соединительный реверсивный для контакторов F-26..F-38 (модуль блокирования FX-5000, FX-5001, FX-5002, FX-5003) OptiStart K-FX-3201 | 335341 КЭАЗ

Адаптер соединительный реверсивный для контакторов F-26..F-38 с FX-5000 / 5001 / 5002 / 5003 - устройство для безопасного и надёжного переключения направления вращения электродвигателя в составе реверсивной схемы на базе контакторов OptiStart K. Этот адаптер обеспечивает механическую блокировку одновременного включения двух контакторов, предотвращая КЗ. Артикул 335341, бренд КЭАЗ.

Назначение и область применения

Адаптер соединительный реверсивный предназначен для использования в реверсивных схемах управления электродвигателями с контактами серии F-26..F-38. Он физически связывает два контактора через модули блокировки FX-5000, FX-5001, FX-5002 или FX-5003, исключая возможность одновременного включения прямого и обратного направления. Это необходимо для безопасности и стабильной работы оборудования, где требуется изменение направления вращения - например, в лифтах, кранах, насосах, конвейерах, станках и системах АВР.

Технические характеристики

• Тип изделия: адаптер соединительный реверсивный
• Номинальное напряжение: 690 В - совместим с сетями до 690 В переменного тока
• Номинальный ток: 0 А - не рассчитан на коммутацию тока; передаёт только управляющие сигналы между контактами
• Степень защиты: IP20 - защищён от доступа пальцами и твёрдых предметов >12,5 мм, не защищён от воды и пыли
• Способ монтажа: прямое подключение - устанавливается непосредственно на контакторы без дополнительных креплений
• Количество полюсов: 0 - не содержит силовых контактов, работает как механический интерфейс

Совместимость и монтаж

Адаптер совместим только с контактными группами серии F-26..F-38 и модулями блокировки FX-5000/5001/5002/5003. Устанавливается путём плотного защёлкивания на верхнюю часть двух соседних контакторов. Монтаж выполняется после установки самих контакторов на DIN-рейку. Нельзя использовать с другими сериями контакторов - даже аналогичными по габаритам. Подключение проводов осуществляется вручную в клеммы контакторов, адаптер лишь гарантирует взаимоблокировку.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для реверсивных схем, предусмотренных ГОСТ IEC 60947-4-1. Механическая блокировка исключает риск параллельного замыкания фаз при ошибочном включении обоих контакторов. IP20 допускает применение только внутри распределительных щитов, защищённых от внешней среды.

Преимущества

• Механическая блокировка вместо электронной - отказоустойчивость при сбоях питания или контроллера
• Быстрая установка: защёлкивание без инструментов снижает время монтажа
• Интеграция с существующими компонентами OptiStart K - не требует замены основных контакторов
• Подтверждённая совместимость с модулями FX-50xx - гарантированная работа в комплексе

Ограничения применения

• Не применяется вне реверсивных схем - не функционирует как самостоятельный выключатель
• Не подходит для цепей постоянного тока - только переменный ток до 690 В
• Не используется в условиях повышенной запылённости, влаги или температур ниже 0C без дополнительной защиты корпуса
• Не совместим с контактами других серий, включая F-18, F-40, F-65
• Не обеспечивает защиту от перегрузки - требует наличия теплового реле или автомата

Примеры использования

• Лифт: переключение между подъёмом и спуском
• Кран-балка: движение тележки вперёд и назад
• Циркулярная пила: реверс для смены направления реза
• Насосная станция: сброс давления через обратный ход
• Система АВР: реверсирование двигателя вспомогательного агрегата

Практические советы

• Перед монтажом проверьте, чтобы контакторы были одинаковой мощности и одной серии (F-26..F-38)
• Убедитесь, что модули FX-50xx установлены правильно - они должны быть полностью защёлкнуты
• Не используйте адаптер в качестве изоляционного элемента - он не повышает класс защиты всей системы
• При обслуживании всегда отключайте питание: хотя адаптер не коммутирует ток, контакторы под напряжением остаются опасными
• При замене одного из контакторов - обязательно замените и адаптер, если есть признаки износа защёлок
