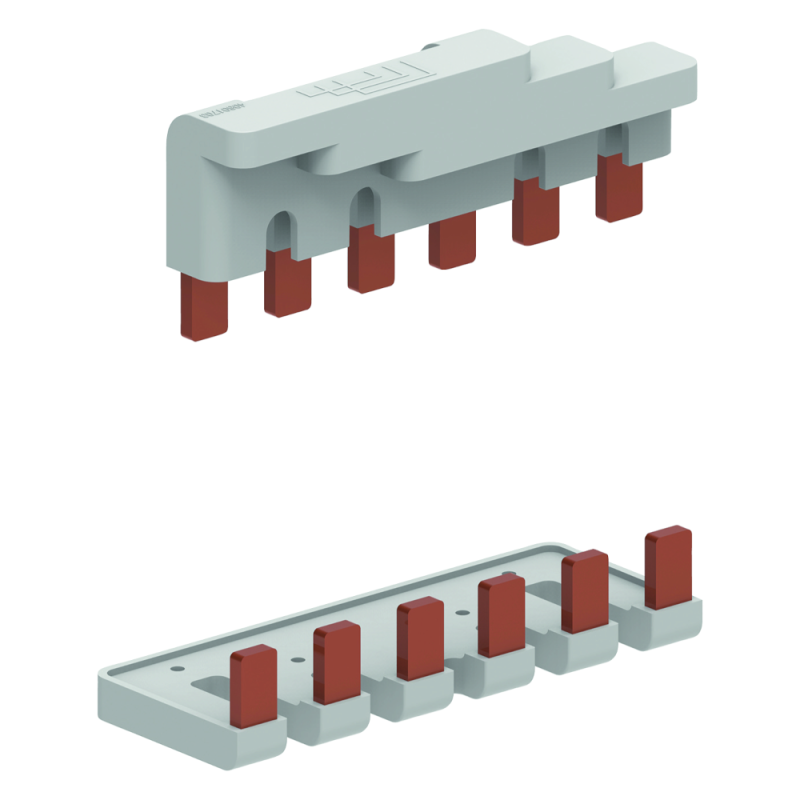

Адаптер соединительный реверсивный для контакторов (A)F-40..(A)F-94 (модуль блокировки FX-5303) OptiStart K-FX-3301 | 335344 КЭАЗ

Адаптер соединительный реверсивный для контакторов (A)F-40..(A)F-94 с модулем блокировки FX-5303 OptiStart K-FX-3301 от КЭАЗ предназначен для безопасной сборки реверсивных цепей управления двигателями, обеспечивая механическую блокировку одновременного включения двух контакторов. Этот адаптер используется совместно с контактными элементами серии OptiStart K и устанавливается непосредственно на корпус контактора.

Назначение и область применения

Адаптер K-FX-3301 применяется для создания реверсивного управления электродвигателями - когда требуется изменение направления вращения. Он физически исключает возможность включения обоих контакторов одновременно, предотвращая короткое замыкание между фазами. Подходит для установки на контакторы серии OptiStart K модели (A)F-40 до (A)F-94. Часто используется в системах с высокой степенью безопасности: лифтах, кранах, конвейерах, насосах, тепловых завесах, станках и устройствах АВР.

Технические характеристики

• Тип изделия: адаптер соединительный реверсивный
• Номинальное напряжение: 690 В
• Номинальный ток: 0 А (не коммутирует силовые цепи, передаёт только управляющие сигналы)
• Степень защиты: IP20 (защита от доступа пальцами, но не от пыли и влаги - устанавливается внутри щита)
• Способ монтажа: прямое подключение - защёлкивается на контакторы серии OptiStart K
• Количество полюсов: 0 (не является самостоятельным коммутационным устройством, работает как механический интерлок)
• Совместимый модуль блокировки: FX-5303

Совместимость и монтаж

Адаптер K-FX-3301 совместим только с контактными аппаратами серии OptiStart K моделей (A)F-40, (A)F-50, (A)F-65, (A)F-80 и (A)F-94. Устанавливается путём защёлкивания на переднюю часть контактора - никаких инструментов не требуется. Модуль блокировки FX-5303 встраивается внутрь адаптера и фиксируется механически. После установки проверьте, чтобы штоки блокировки свободно перемещались и не имели перекосов. Нельзя использовать с другими сериями контакторов - даже если они имеют аналогичный размер.

Безопасность и стандарты

Адаптер K-FX-3301 соответствует требованиям безопасности для реверсивных схем управления согласно IEC 60947-4-1. Его механическая блокировка гарантирует выполнение принципа “нельзя включить оба контактора одновременно”, что снижает риск аварии при отказе электронной логики. Сертифицирован для работы в промышленных условиях с контролируемой средой - не предназначен для открытых площадок или агрессивных сред.

Преимущества

• Механическая блокировка надёжнее электронной - не зависит от питания и программного сбоя
• Быстрый монтаж без инструментов - экономит время при сборке щитов
• Интеграция с существующими компонентами OptiStart K - единая система аксессуаров
• Уменьшает количество внешних реле и проводов в схеме управления

Ограничения применения

• Не работает с контактными аппаратами других производителей
• Не предназначена для работы вне закрытых распределительных щитов - IP20 не защищает от пыли и влаги
• Не коммутирует силовой ток - только передаёт механическую блокировку; силовые цепи остаются в контакторах
• Не поддерживает функции самоблокировки или сигнализации - только взаимную блокировку

Примеры использования

• Лифтовые системы - предотвращает одновременный запуск подъёма и спуска
• Краны и домкраты - исключает противофазное включение двигателей
• Насосные станции - позволяет менять направление потока через реверс двигателя
• Оборудование АВР - при переключении на резервный источник нужна точная последовательность включения/выключения

Практические советы

• Перед установкой убедитесь, что контакторы (A)F-40..(A)F-94 установлены параллельно и выровнены - иначе блокировка будет работать некорректно
• Проверяйте ход штоков после монтажа - они должны двигаться легко, без усилия
• Не используйте этот адаптер в качестве единственной защиты - он дополняет, но не заменяет электрическую блокировку в схеме управления
• Запасной модуль FX-5303 можно заменить самостоятельно - достаточно открыть крышку адаптера и извлечь старый блокиратор
• При замене контактора всегда проверяйте соответствие модели - новый контактор должен иметь ту же буквенную маркировку (например, (A)F-80)
