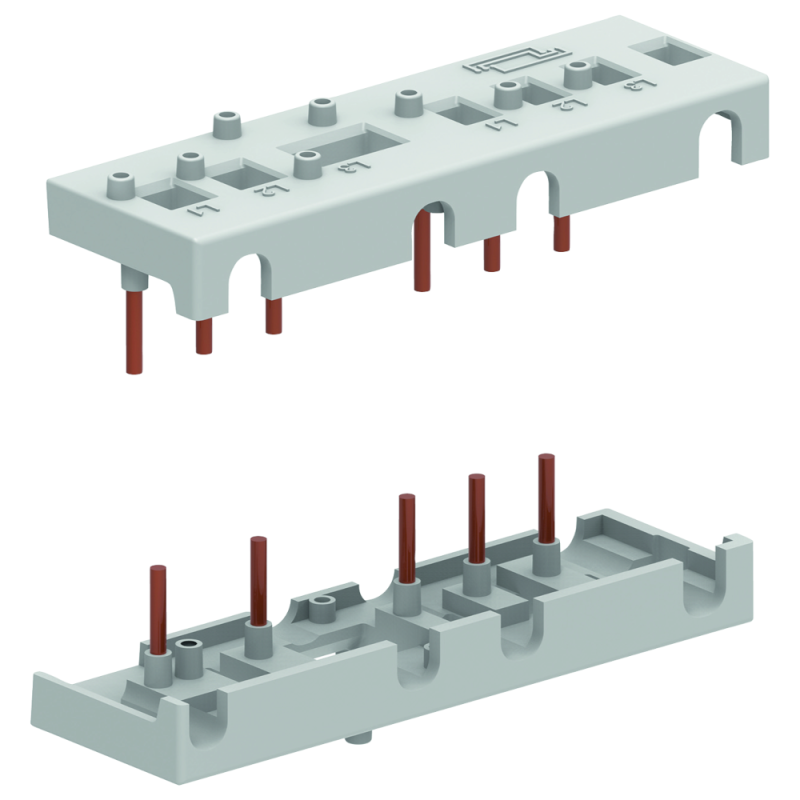

Адаптер соединительный реверсивный для контакторов F-09..F-25 (модуль блокирования FX-5002, FX-5003) OptiStart K-FX-3101 | 335338 КЭАЗ

Адаптер соединительный реверсивный для контакторов F-09..F-25 с FX-5002 / 5003, OptiStart K-FX-3101 от КЭАЗ предназначен для безопасной и надёжной сборки реверсивных цепей управления электродвигателями. Этот адаптер обеспечивает механическую блокировку между двумя контакторами, предотвращая одновременное включение прямого и обратного направления, что критично для работы кранов, лифтов и других устройств с реверсом.

Назначение и область применения

Адаптер соединительный OptiStart K-FX-3101 используется исключительно с контактами серии F-09..F-25 в составе реверсивных пускателей на базе OptiStart K. Он физически связывает два контактора через модуль блокировки FX-5002 или FX-5003, чтобы исключить возможность одновременного замыкания цепей прямого и обратного вращения двигателя. Это необходимо в системах, где требуется изменение направления движения: грузоподъёмники, конвейеры, насосы, вентиляторы, системы АВР и станки с реверсивным режимом.

Технические характеристики

• Тип изделия: адаптер соединительный реверсивный
• Номинальное напряжение: 690 В - совместим с сетями до 690 В переменного тока
• Номинальный ток: 0 А - не рассчитан на коммутацию тока; передаёт только управляющие сигналы и обеспечивает механическую блокировку
• Степень защиты: IP20 - защищён от доступа пальцами и твёрдых предметов >12,5 мм, не предназначена для работы во влажной среде или на открытом воздухе
• Способ монтажа: прямое подключение - устанавливается непосредственно на корпус контактора без дополнительных креплений
• Количество полюсов: 0 - не содержит силовых контактов, работает как механический интерфейс между контактными группами

Совместимость и монтаж

Адаптер OptiStart K-FX-3101 совместим только с контактными аппаратами серии F-09, F-12, F-18 и F-25 от КЭАЗ. Устанавливается поверх двух соседних контакторов после их монтажа на DIN-рейку. Модуль FX-5002 или FX-5003 должен быть заранее установлен на один из контакторов - адаптер просто щёлкается сверху, формируя жёсткую механическую связь. Подключение проводов осуществляется штатными клеммами самих контакторов - адаптер не требует внешней проводки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для компонентов управления электродвигателями. Механическая блокировка реализована в соответствии с принципами предотвращения опасных состояний, предусмотренными в ГОСТ Р 50030.4.1 и IEC 60947-4-1. Наличие блокировки снижает риск короткого замыкания при переключении направления вращения.

Преимущества

• Механическая блокировка гарантирует невозможность одновременной активации обоих контакторов - повышает надёжность системы
• Установка занимает несколько секунд: достаточно щёлкнуть адаптер на место - никаких инструментов не требуется
• Не требует дополнительного питания или сигнальных линий - полностью пассивное решение
• Совместим с существующими модулями FX-5002/5003 - можно использовать уже имеющиеся запчасти

Ограничения применения

• Не применяется с другими сериями контакторов - даже с аналогичными по размеру моделями от других производителей
• Не предназначен для установки вне распределительных щитов - IP20 не обеспечивает защиту от пыли, влаги и брызг
• Не может использоваться в качестве самостоятельного устройства - всегда нужен парный контактор F-09..F-25 и модуль FX-5002/5003
• Не поддерживает функции самоблокировки или аварийного отключения - только механическое препятствие

Примеры использования

• Лифты: предотвращает случайное включение подъёма и спуска одновременно
• Грузовые краны: обеспечивает безопасную смену направления перемещения стрелы
• Циркулярные пилы и фрезерные станки: исключает противофазное замыкание при реверсе двигателя
• Насосные станции с реверсивным режимом: защищает от скачков тока при переключении потока жидкости

Практические советы

• Перед установкой проверьте, что контакторы F-09..F-25 имеют одинаковый тип крепления и расположение клемм - адаптер не будет работать при несоответствии
• Убедитесь, что модуль FX-5002 или FX-5003 уже закреплён на одном из контакторов - адаптер не заменяет его, а дополняет
• При обслуживании не пытайтесь снять адаптер без отключения питания - хотя он не коммутирует ток, система может находиться под напряжением
• Посадочный размер контакторов - 60 мм по ширине. Убедитесь, что в щите хватает места для тройной сборки: контактор + адаптер + второй контактор
• Заменяйте только оригинальные модули FX-5002/5003 - сторонние аналоги могут иметь другую геометрию и не обеспечивать надёжную блокировку
