Адаптер соединительный параллельный для контакторов (A)F-40-30..(A)F-94-30 (модуль блокировки FX-5300, FX-5301) OptiStart K-FX-3361 | 335347 КЭАЗ

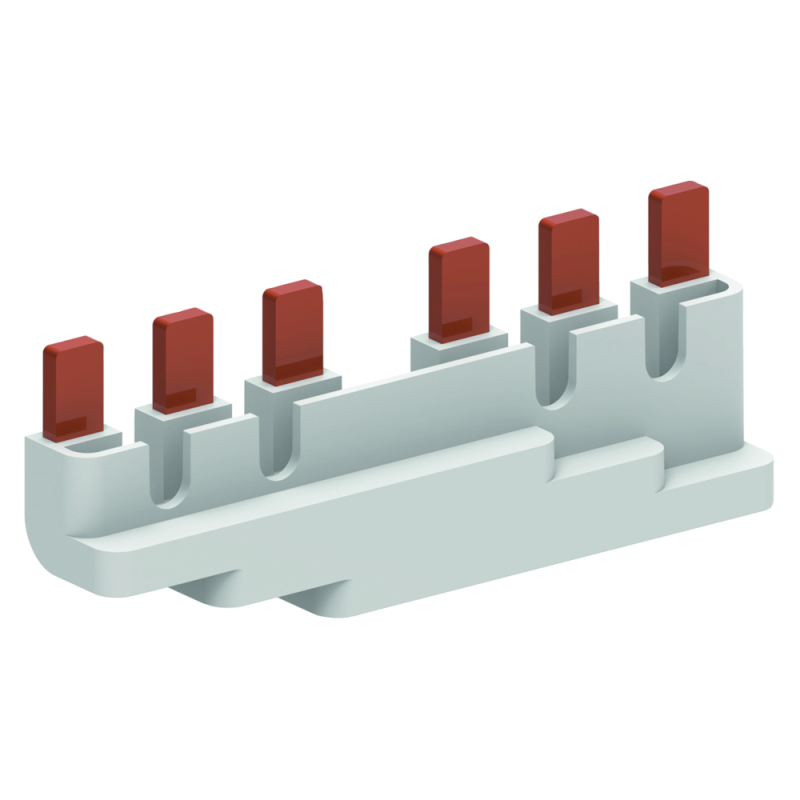

Адаптер соединительный параллельный для контакторов (A)F-40..(A)F-94 с FX-5300 / 5301, OptiStart K-FX-3361 - это компактный аксессуар от КЭАЗ, предназначенный для упрощения подключения дополнительных контактов к контактным реле и контакторам серии OptiStart K. Он позволяет расширить функциональность системы без замены основного устройства, сохраняя совместимость с существующими схемами управления.

Назначение и область применения

Адаптер соединительный параллельный для контакторов (A)F-40..(A)F-94 с FX-5300 / 5301, OptiStart K-FX-3361 используется для подключения дополнительных вспомогательных контактов к контактным устройствам серии OptiStart K. Это необходимо, когда требуется передать сигнал состояния (например, “замкнут” или “разомкнут”) в цепь управления, автоматики или сигнализации. Подходит для установки на контакторы и реле OptiStart K-AF с электронным управлением, а также на классические модели с катушками переменного или постоянного тока.

Технические характеристики

• Тип изделия: адаптер соединительный параллельный
• Номинальное напряжение: 690 В - обеспечивает работу в высоковольтных цепях управления и силовых схемах
• Номинальный ток: 0 А - не предназначен для коммутации силового тока; работает только с вспомогательными контактами малой мощности
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не рассчитан на пыль или влагу
• Способ монтажа: прямое подключение - фиксируется непосредственно на корпусе контактора без дополнительных креплений
• Количество полюсов: 0 - не имеет собственных коммутирующих элементов, лишь передаёт сигнал через уже установленные контакты

Совместимость и монтаж

Адаптер соединительный параллельный для контакторов (A)F-40..(A)F-94 с FX-5300 / 5301, OptiStart K-FX-3361 совместим исключительно с контактными устройствами серии OptiStart K, включая модели AF-40, AF-48, AF-65, AF-80, AF-94. Устанавливается путём плотного защёлкивания на специальный шток на боковой поверхности контактора. Монтаж выполняется после установки самого контактора, до подключения проводов. Нет необходимости в инструменте - достаточно руками. Перед установкой проверьте, что контактор выключен и отключён от сети.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для вспомогательных компонентов в цепях управления. Степень защиты IP20 указывает на использование только внутри щитов или закрытых корпусов. Применение вне помещений или в условиях повышенной запылённости требует дополнительной защиты оболочки.

Преимущества

• Увеличивает гибкость схемы - можно добавить нужное количество вспомогательных контактов без замены основного контактора
• Сохраняет целостность конструкции - не требует сверления, доработки или перепайки
• Поддерживает все типы катушек OptiStart K - AC, DC, AC/DC
• Минимальная нагрузка на схему - не влияет на время срабатывания и надёжность основного устройства

Ограничения применения

• Не предназначен для коммутации силовых цепей - ток через него не проходит, он только передаёт сигнал
• Работает только с контактами серии OptiStart K - несовместим с другими брендами или старыми моделями КЭАЗ
• IP20 не допускает эксплуатацию в сыром, пыльном или агрессивном окружении без внешней защиты
• Не подлежит ремонту - при повреждении заменяется целиком

Примеры использования

• Передача сигнала “работает” от контактора OptiStart K-AF-65 к панели управления станка
• Подключение аварийной световой сигнализации при включении двигателя через вспомогательный контакт
• Логическое взаимодействие между несколькими реле в системе автоматизации конвейера
• Интеграция с ПЛК для контроля состояния пускателя без использования дополнительных датчиков

Практические советы

• Выбирайте этот адаптер, если вам нужны дополнительные контакты, но нет места для более крупного контактора
• Обязательно проверяйте соответствие номера контактора (AF-40…AF-94) - адаптер не подойдёт к другим сериям
• При сборке схемы учтите, что провода к адаптеру должны быть тонкими (до 1,5 мм2) - они работают с низким током
• Не используйте адаптер в качестве изолятора или переходника - он не изменяет электрические параметры цепи
• Запасной экземпляр стоит иметь под рукой: при выходе из строя одного контакта в цепи управления, замена занимает менее минуты
