Комплект стоек и профилей для шкафа 18U сер. LINEA N ITK LN35-18UXX-X IEK

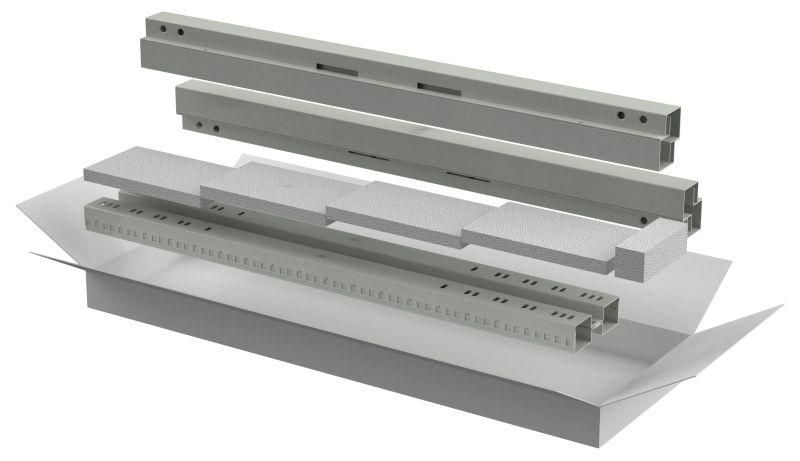

Комплект стоек и профилей для шкафа 18U серия LINEA N ITK - это готовый набор элементов для сборки напольного серверного шкафа стандарта 19 дюймов. Комплект стоек и профилей для шкафа 18U серия LINEA N ITK обеспечивает надёжную основу для установки оборудования в центрах обработки данных, на промышленных объектах и в телекоммуникационных пунктах.

Назначение и область применения

Комплект стоек и профилей для шкафа 18U серия LINEA N ITK предназначен для сборки стационарных напольных шкафов высотой 18U. Он служит несущей рамой, на которую устанавливаются оборудование, крепёжные планки, направляющие и другие компоненты. Подходит для монтажа сетевых устройств, UPS, коммутаторов, модулей управления и других систем автоматизации. Применяется в офисах, производственных помещениях, дата-центрах и на объектах ЖКХ, где требуется защищённая и устойчивая платформа для электроники.

Технические характеристики

• Высота: 18 U (482,6 мм на единицу U, общая высота - около 868 мм)
• Ширина: 19 дюймов (стандартный форм-фактор для серверных шкафов)
• Материал: листовая сталь - обеспечивает механическую прочность и долговечность
• Цвет: RAL 7035 (серый матовый) - устойчив к выгоранию и соответствует промышленным стандартам
• Тип изделия: комплект для сборки - все элементы поставляются отдельно для самостоятельной сборки
• Способ монтажа: винтовое крепление - позволяет собирать и разбирать конструкцию без сварки

Совместимость и монтаж

Комплект стоек и профилей для шкафа 18U серия LINEA N ITK совместим со всеми стандартными 19-дюймовыми креплениями, направляющими, кассетами и крепёжными планками. Монтаж выполняется вручную: стойки фиксируются к верхней и нижней поперечине с помощью болтов и гаек, входящих в комплект. Ребра жесткости на профилях предотвращают деформацию при нагрузке. Установка требует минимального инструмента - крестовой отвёртки или шуруповёрта с насадкой PZ2. Перед сборкой проверьте соответствие посадочного отверстия в стойках и диаметра используемых винтов - они рассчитаны на M4/M5.

Преимущества

• Увеличенная несущая способность благодаря ребрам жесткости и двойному профилю стоек
• Готовый комплект исключает необходимость подбора отдельных деталей
• Стальная конструкция выдерживает значительные весовые нагрузки - до 100 кг равномерно распределённой массы
• Винтовое соединение позволяет легко заменить повреждённые элементы или изменить конфигурацию
• Цвет RAL 7035 снижает блики и хорошо сочетается с другими промышленными решениями

Ограничения применения

• Не предназначена для настенного монтажа - только напольное исполнение
• Не имеет встроенной защиты от пыли/влаги (IP-класс не предусмотрен); для агрессивных сред требуется внешняя оболочка
• Не рекомендуется использовать в условиях постоянной вибрации без дополнительного демпфирования
• Максимальная нагрузка на одну стойку - 50 кг; перегрузка может вызвать прогиб профилей
• Не совместим с шкафами другого стандарта (например, 23 дюйма)

Примеры использования

• Серверный шкаф в малом дата-центре предприятия
• Распределительный щит с АВР и контроллерами на производстве
• Щит автоматизации технологических линий
• Кабельная станция в здании с центральным управлением освещением и HVAC
• Аппаратный пункт связи в подвале или техническом помещении

Практические советы

• Перед сборкой убедитесь, что пол ровный - неровности вызывают перекос шкафа и затрудняют установку оборудования
• Используйте антивибрационные прокладки под ножками, особенно на бетонном полу
• Запасайте дополнительные болты и гайки - при частых перемещениях шкафа крепления могут ослабнуть
• При необходимости увеличения жёсткости можно дополнительно закрепить заднюю стенку из металлического листа
• Обязательно проверяйте совпадение номера артикула ln35-18uxx-x с заказом - аналогичные комплекты могут отличаться по глубине или типу креплений
