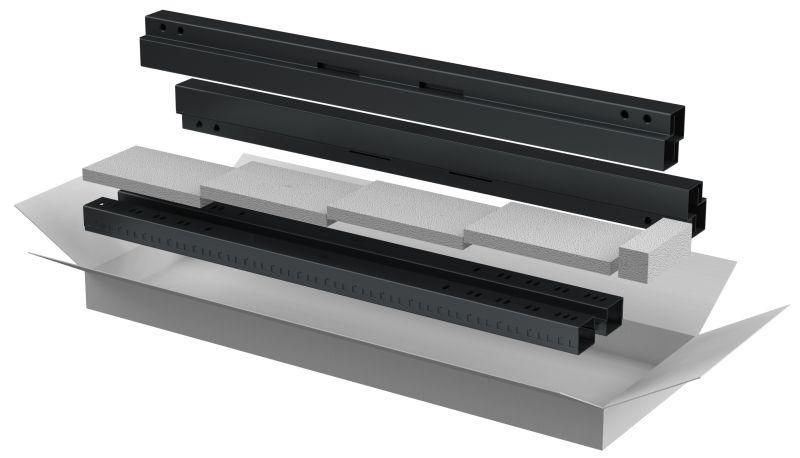

Комплект стоек и профилей для шкафа 18U черн. LINEA E ITK LE05-18UXX-XL IEK

Комплект стоек и профилей для шкафа 18U черный ITK - готовый набор для сборки напольного серверного шкафа стандарта 19 дюймов. Подходит для установки оборудования в системах распределения энергии и автоматизации. Артикул le05-18uxx-xl из серии LINEA E обеспечивает надежную основу для монтажа в промышленных условиях.

Назначение и область применения

Комплект стоек и профилей для шкафа 18U черный ITK предназначен для сборки корпусов серверных шкафов высотой 18U. Он служит несущей конструкцией, на которую устанавливаются оборудование, кабельные каналы, блоки питания и другие компоненты. Применяется в центрах обработки данных, на производстве, в телекоммуникационных пунктах и других местах, где требуется защищённое размещение электронных устройств.

Технические характеристики

• Высота: 18 U (482,6 мм на единицу U)
• Ширина: 19 дюймов (стандартный формат для серверного оборудования)
• Материал: листовая сталь - обеспечивает механическую прочность и долговечность
• Цвет: чёрный (RAL 9005) - устойчив к царапинам, маскирует следы эксплуатации
• Тип изделия: комплект для сборки - все элементы предварительно подготовлены для монтажа
• Способ монтажа: винтовое крепление - позволяет собирать и разбирать конструкцию без сварки

Совместимость и монтаж

Комплект стоек и профилей для шкафа 18U черный ITK совместим со всеми стандартными 19-дюймовыми устройствами, соответствующими нормам EIA-310-D. Монтаж выполняется вручную: стойки фиксируются к верхнему и нижнему профилю с помощью болтов и гаек, входящих в комплект. Ребра жесткости на профилях увеличивают устойчивость к деформациям при нагрузке. Установка требует лишь отвертки и контроля параллельности стоек - рекомендуется использовать уровень.

Преимущества

• Увеличенная несущая способность благодаря ребрам жесткости и двойному профильному контуру
• Готовый комплект исключает необходимость самостоятельной резки или сварки
• Чёрное покрытие снижает риск коррозии и лучше переносит воздействие окружающей среды
• Винтовое соединение позволяет легко заменить поврежденные элементы без демонтажа всего шкафа
• Поддерживает вес до 100 кг равномерно распределённой нагрузки (при правильном монтаже)

Ограничения применения

• Не предназначена для настенного монтажа - только напольное исполнение
• Не имеет встроенной защиты от пыли/влаги (IP-класс не предусмотрен); для помещений с повышенной влажностью требуется дополнительная герметизация
• Не подходит для установки в зонах с сильными вибрациями без дополнительных амортизаторов
• Максимальная высота - 18U; нельзя удлинить или модифицировать без потери целостности конструкции

Примеры использования

• Сборка шкафа для размещения коммутаторов, маршрутизаторов и UPS в офисной сети
• Формирование распределительного щита управления на производственной линии
• Установка контроллеров PLC и реле в автоматизированных системах
• Интеграция в телекоммуникационные помещения для хранения активного сетевого оборудования

Практические советы

• Перед сборкой проверьте, чтобы посадочные отверстия на стойках точно совпадали с крепёжными отверстиями оборудования - стандарт 19" допускает минимальные отклонения
• Используйте антивибрационные прокладки между оборудованием и профилями, особенно при установке жёстких дисков или частотных преобразователей
• При монтаже в помещениях с высокой запылённостью регулярно очищайте направляющие и резьбовые соединения - грязь затрудняет последующий доступ
• Для удобства обслуживания оставляйте минимум 50–70 мм свободного пространства перед и за установленным оборудованием
• Артикул le05-18uxx-xl полностью совместим с другими изделиями серии LINEA E - можно докупать двери, боковые панели и вентиляторы того же производства
