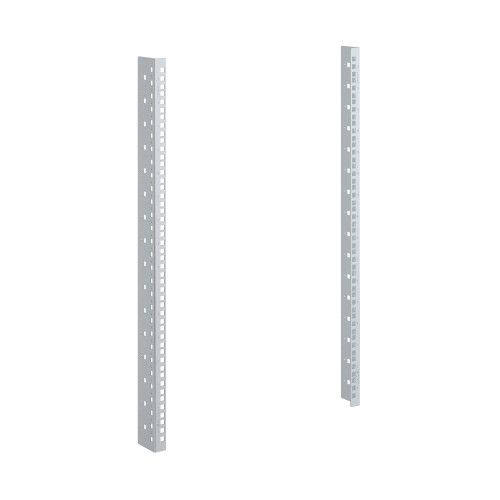

Профиль вертикальный 19" 16U L STI/CQE, 2 шт DKC (ДКС) R5VUG16L

Вертикальный профиль 19 дюйм 16U L (комплект 2 шт.) от DKC предназначен для установки в 19-дюймовые корпуса и обеспечивает надёжное крепление серверного и сетевого оборудования. Профиль используется в комплекте из двух единиц, что соответствует стандартным требованиям сборки IT-стоек. Артикул r5vug16l относится к серии RAM telecom.

Назначение и область применения

Вертикальный профиль 19 дюйм 16U L (комплект 2 шт.) служит основой для монтажа оборудования в 19-дюймовых стойках. Подходит для установки серверов, коммутаторов, маршрутизаторов, UPS и других устройств стандарта 19". Применяется в центрах обработки данных, телекоммуникационных узлах, офисных и промышленных помещениях. Профили совместимы с корпусами серии CQE (напольные) и STI (навесные) от DKC.

Технические характеристики

• Размер: 19 дюйм - соответствие международному стандарту 19" для IT-оборудования
• Высота: 16U - позволяет смонтировать до 16 единиц оборудования (1U = 44,45 мм)
• Форма: L-образная - обеспечивает жёсткую фиксацию на боковых стенках корпуса
• Материал: сталь с оцинкованным покрытием - защищает от коррозии, повышает долговечность
• Толщина материала: 2 мм - достаточна для выдерживания нагрузки от тяжёлых устройств
• Юнитовая разметка: выполнена лазерной гравировкой - точная, нестираемая, легко ориентируется при установке
• Количество в комплекте: 2 шт. - необходимый минимум для сборки одной стойки
• Способ монтажа: винтовое крепление - надёжное, позволяет регулировать положение и демонтировать профиль
• Множественное закрепление: да - можно использовать несколько точек крепления для увеличения жесткости

Совместимость и монтаж

Производитель рекомендует использовать профиль исключительно с корпусами серии CQE и STI. Для монтажа требуются саморезы M4 или M5 (не входят в комплект). Установка выполняется на внутренние боковые направляющие корпуса. Каждый профиль крепится двумя или более винтами - чем больше точек крепления, тем выше устойчивость к вибрациям. Перед установкой проверьте, чтобы расстояние между отверстиями на корпусе совпадало с шагом крепёжных отверстий на профиле. Лазерная разметка 1U позволяет точно определить места крепления оборудования - не требуется дополнительное измерение.

Безопасность и стандарты

Профиль соответствует стандарту EIA-310-D для 19"-систем. Материал и покрытие обеспечивают безопасную работу в условиях повышенной влажности и перепадов температур. Наличие оцинкованного слоя снижает риск возникновения электрохимической коррозии при контакте с другими металлическими элементами. Соответствует требованиям безопасности для IT-инфраструктуры в соответствии с ГОСТ Р 51318 и IEC 60297.

Преимущества

• Лазерная гравировка разметки - точнее и долговечнее, чем печать или штамповка
• Oцинкованная сталь - устойчивость к ржавчине даже при частом обслуживании
• L-форма - создаёт устойчивую опору, предотвращает провисание при нагрузке
• Комплект из двух профилей - сразу готов к сборке стойки, не нужно докупать второй
• Поддержка множественного крепления - возможность усиления конструкции в зонах высоких нагрузок

Ограничения применения

Не предназначены для использования вне 19"-корпусов - самостоятельная установка невозможна. Не подходят для корпусов других серий (например, DKS-PRO, RACK-MAX), так как отличаются по форме и расположению крепёжных отверстий. Не рекомендуется применять в средах с постоянным воздействием открытого пламени, хлора или соляных паров - оцинкованное покрытие не гарантирует полную химическую стойкость. Толщина 2 мм допускает монтаж оборудования весом до 50 кг на один профиль; при больших нагрузках требуется дополнительная поддержка.

Примеры использования

• Установка серверов Dell PowerEdge в напольном корпусе CQE-42U
• Монтаж коммутаторов Cisco Nexus в навесной стойке STI-12U
• Сборка телекоммуникационной стойки с IP-АТС и SFP-модулями
• Интеграция в систему управления энергообъектом с использованием контроллеров и реле

Практические советы

• Перед монтажом проверьте, что все оборудование имеет стандартные крепёжные отверстия 19" - иначе профиль будет бесполезен
• Используйте антивибрационные прокладки под оборудование, особенно если корпус установлен на полу с возможностью передачи ударных нагрузок
• При работе с тяжёлыми устройствами (UPS, RAID-баки) начинайте крепление с нижних юнитов - это снижает момент силы на верхнюю часть профиля
• Не используйте профиль как несущую конструкцию для внешней нагрузки - он рассчитан только на внутрикорпусное крепление
• При замене старых профилей - сверьте номер артикула r5vug16l с оригиналом, чтобы избежать несовместимости по шагу крепления
