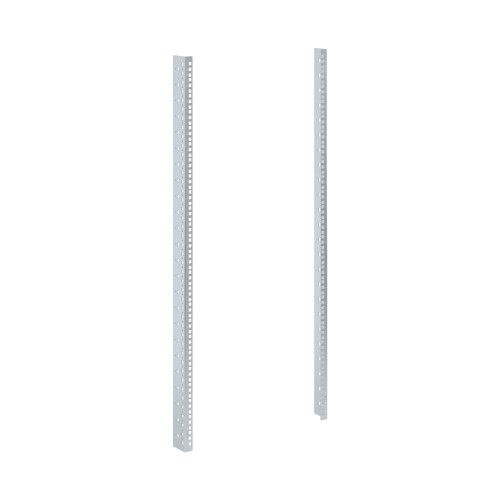

Профиль вертикальный CQE 19", 24U, L, 2 шт DKC (ДКС) R5VUG24L

Профессиональный вертикальный профиль DKC 19 дюйм 24U L-образный, комплект 2 шт. предназначен для надёжной фиксации серверного и сетевого оборудования в корпусах серии CQE. Профиль обеспечивает точную и удобную установку устройств с юнитовой разметкой, соответствует стандартным требованиям 19" инфраструктуры.

Назначение и область применения

Вертикальные профили DKC 19 дюйм 24U L-образный используются для монтажа оборудования в 19-дюймовых IT-корпусах серии CQE. Подходят для установки серверов, коммутаторов, маршрутизаторов, UPS, KVM-концентраторов и других устройств стандарта 19". Применяются в центрах обработки данных, телекоммуникационных помещениях, офисных и промышленных системах автоматизации.

Технические характеристики

• Габариты: 19 дюйм (стандартная ширина для 19” рам)
• Высота: 24 U (24 единицы монтажа, каждая = 44,45 мм)
• Форма: L-образная – позволяет устанавливать профиль перпендикулярно задней стенке корпуса
• Материал: сталь с оцинкованным покрытием – защищает от коррозии, повышает долговечность
• Толщина металла: 2 мм – достаточна для жесткости при нагрузках до 10–15 кг на профиль
• Разметка: лазерная гравировка юнитов (U) сверху вниз – точно указывает места крепления
• Комплектация: 2 профиля – для правой и левой стороны корпуса
• Способ крепления: винтовое соединение с монтажными рейками R5PDL
• Поддержка множественного закрепления: да – можно использовать несколько креплений по высоте для равномерного распределения веса

Совместимость и монтаж

Profil DKC 19 дюйм 24U L-образный совместим исключительно с корпусами серии CQE:

• Установка возможна на горизонтальные рейки R5PDL в корпусах шириной 600 мм
• Для корпусов шириной 800 мм требуется дополнительно кронштейн для вертикальных профилей (прилагается отдельно)
• Не подходят для корпусов других серий (например, DKS-CQF, DKS-CQP) из-за отличий в расположении крепёжных отверстий
• Крепление выполняется через предварительно просверленные отверстия в профиле и рейке – используйте болты M4/M5, рекомендованные производителем
• Перед монтажом проверьте соответствие шага отверстий на рейке и профиле – они должны совпадать с интервалом 5 мм между U-позициями

Преимущества

• Лазерная гравировка юнитов – легко найти нужное место для крепления даже при плохом освещении
• Oцинкованная поверхность – устойчивость к влажности и химическим воздействиям в условиях ЦОД
• L-форма – минимизирует риск деформации при нагрузке, увеличивает жёсткость конструкции
• Комплект из двух профилей – сразу готов к установке в полноценный 19"-шкаф
• Поддержка множественного крепления – снижает риск провисания при установке тяжёлых устройств (например, больших UPS)

Ограничения применения

• Не для настенных или настольных корпусов – только для напольных 19" шкафов серии CQE
• Имеют ограниченную несущую способность: максимальная нагрузка на один профиль – около 15 кг; при большей массе требуются дополнительные точки крепления
• Не поддерживают быстрый монтаж (без инструментов); обязательно использование отвёртки/ключа
• Запрещено применять в средах с постоянным контактом с открытой водой или агрессивными химикатами – оцинкование не заменяет IP-защиту

Примеры использования

• Установка 19" серверов Dell PowerEdge в корпусе CQE-600
• Монтаж коммутаторов Cisco Nexus на обоих боках шкафа CQE-800 с использованием кронштейнов
• Размещение PDU и UPS в центральной части шкафа с выравниванием по меткам 10U–15U
• Обустройство телекоммуникационного щита в помещении с повышенной влажностью (например, в здании оператора связи)

Практические советы

• Перед сборкой шкафа проверьте, что все профили установлены параллельно друг другу – иначе оборудование будет перекашивать
• При установке тяжёлых устройств (более 10 кг) начинайте крепить с нижних U-позиций – так снижается момент силы
• Не затягивайте винты слишком сильно – это может повредить резьбу в оцинкованном слое
• Если планируете менять оборудование часто, отметьте на профиле цветной лентой частые позиции (например, 1U, 2U, 4U)
• Артикул r5vug24l – всегда заказывайте комплект из 2 штук, чтобы не остаться с одним профилем
