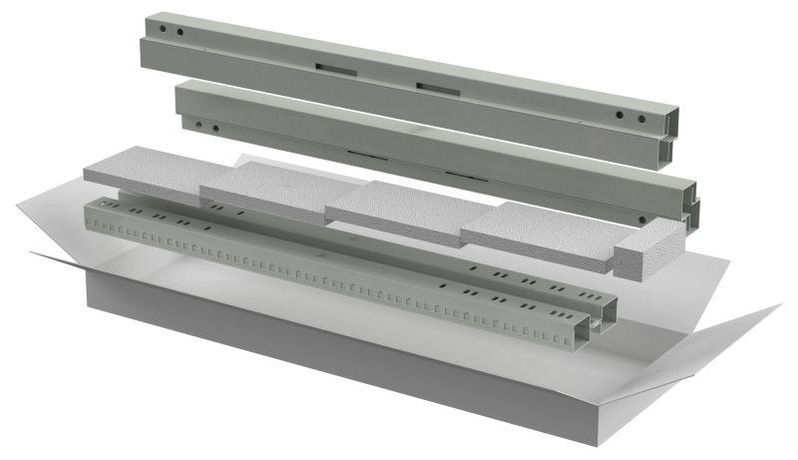

Комплект стоек и профилей для шкафа 24U сер. LINEA N ITK LN35-24UXX-X IEK

Комплект стоек и профилей для шкафа 24U серия LINEA N ITK - это готовый набор элементов для сборки напольного серверного шкафа стандарта 19 дюймов. Комплект стоек и профилей для шкафа 24U серия LINEA N ITK обеспечивает надёжную основу для установки оборудования в центрах обработки данных, на промышленных объектах и в телекоммуникационных узлах.

Назначение и область применения

Комплект стоек и профилей для шкафа 24U серия LINEA N ITK предназначен для сборки стационарных напольных шкафов высотой 24U. Он служит несущей рамой, на которую крепятся внутренние компоненты: коммутационные панели, блоки питания, маршрутизаторы, UPS, устройства автоматизации и другое оборудование стандарта 19 дюймов. Подходит для использования в помещениях с контролируемой средой - серверных, технических комнатах, производственных цехах, системах управления.

Технические характеристики

• Высота: 24 U (стандартный шаг 44,45 мм между крепёжными отверстиями)
• Ширина: 19 дюймов (соответствует стандарту EIA-310-D)
• Материал: листовая сталь - обеспечивает механическую прочность и долговечность
• Цвет: RAL 7035 (серый матовый) - устойчив к выцветанию, совместим с промышленным дизайном
• Тип изделия: комплект для самостоятельной сборки - все элементы включены, сборка без сварки
• Способ монтажа: винтовое крепление - соединение стоек и профилей осуществляется болтами и гайками
• Ребра жесткости: наличие усиленных зон - повышает нагрузочную способность и снижает деформацию

Совместимость и монтаж

Комплект стоек и профилей для шкафа 24U серия LINEA N ITK совместим с любыми 19-дюймовыми креплениями, направляющими, кронштейнами и фиксаторами, соответствующими стандарту EIA-310-D. Монтаж выполняется вручную: профили собираются в прямоугольную раму, стойки крепятся к верхнему и нижнему профилю с помощью винтов. Отверстия для крепления расположены с шагом 44,45 мм - это позволяет точно позиционировать оборудование. Установка требует лишь отвертки или ключа. Шкаф можно собирать на полу, предварительно выровняв поверхность.

Преимущества

• Усиленные ребра жесткости - позволяют устанавливать тяжёлое оборудование без риска прогиба
• Стальная конструкция - устойчива к вибрациям, перегрузкам и механическим воздействиям
• Готовый комплект - не требуется докупать детали, всё необходимое уже в наличии
• Винтовое соединение - легко демонтируется, ремонтируется, модифицируется
• Цвет RAL 7035 - маскирует следы эксплуатации, не бросается в глаза в промышленной среде

Ограничения применения

• Не предназначена для настенного монтажа - только напольная установка
• Не имеет встроенной защиты от пыли/влаги (IP) - требует установки в защищённых помещениях
• Не рассчитана на внешнюю эксплуатацию - материал не покрыт антикоррозийным слоем
• Максимальная нагрузка зависит от равномерности распределения веса - тяжёлое оборудование (например, большие UPS) следует располагать ближе к основанию

Примеры использования

• Серверные шкафы в офисных центрах обработки данных
• Щитовые для распределения электроэнергии на заводах
• Коммутационные пункты в системах автоматизации производства
• Аппаратные узлы связи (роутеры, коммутаторы, оптические терминалы)
• Технические помещения в учреждениях, где требуется организованное размещение оборудования

Практические советы

• Перед сборкой проверьте, чтобы пол был ровным - наклон вызывает перекос шкафа и затрудняет установку оборудования
• Используйте антивибрационные прокладки под ножки, если шкаф установлен на металлическом настиле или вибрирующем оборудовании
• При монтаже тяжёлых устройств (UPS, трансформаторы) крепите их к нижним U-позициям - это снижает центр тяжести
• Не используйте саморезы большего диаметра - они могут повредить резьбу в профилях; рекомендуются M6 или M8
• После сборки проверьте горизонтальность и плотность всех соединений - слабые винты снижают устойчивость
• Комплект стоек и профилей для шкафа 24U серия LINEA N ITK не содержит дверей и боковых панелей - их необходимо заказывать отдельно
