Вертикальные профили 19", 28U, "L", 2шт | R5VUG28L DKC ДКС

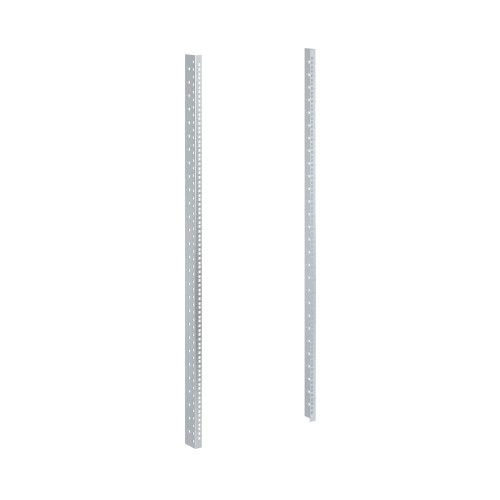

Вертикальный профиль 19 дюйм 28U L (комплект 2 шт) от DKC предназначен для установки серверного и сетевого оборудования в 19-дюймовые корпуса серии CQE. Каждый профиль имеет лазерную гравировку юнитов и совместим с монтажными рейками R5PDL. Комплект из двух профилей обеспечивает равномерное распределение нагрузки при монтаже тяжелых устройств.

Назначение и область применения

Вертикальный профиль 19 дюйм 28U L (комплект 2 шт) используется для фиксации оборудования в 19-дюймовых стойках и корпусах. Подходит для установки серверов, коммутаторов, маршрутизаторов, UPS, KVM-концентраторов и других устройств стандарта 19". Применяется исключительно в напольных IT-корпусах серии CQE от DKC шириной 600 мм и 800 мм. Профили не подходят для настенных или стеновых стоек.

Технические характеристики

• Габариты: 19 дюймов (482,6 мм) - стандартная ширина для 19" систем
• Высота: 28 U (1 U = 44,45 мм, общая высота ≈ 1245 мм)
• Форма: L-образная - позволяет крепить оборудование с передней и задней стороны
• Материал: оцинкованная сталь - устойчивость к коррозии, повышенная прочность
• Поверхность: оцинкованная - защищает от окисления, не требует дополнительной покраски
• Разметка: лазерная гравировка юнитов - точная, долговечная, легко читаемая
• Количество в комплекте: 2 шт. - для симметричного монтажа в корпусе
• Способ крепления: винтовое - надежное соединение с монтажными рейками R5PDL
• Поддержка множественного закрепления: да - можно использовать несколько креплений по высоте для увеличенной жесткости

Совместимость и монтаж

Производитель рекомендует использовать профили только с монтажными рейками R5PDL, входящими в комплект корпусов серии CQE. Для корпусов шириной 600 мм профили крепятся напрямую к рейкам. Для корпусов шириной 800 мм требуется дополнительно применить специальный кронштейн для установки вертикальных профилей - он входит в комплектацию корпуса, но не входит в комплект профилей.

Установка выполняется в два этапа:

1. Закрепите рейки R5PDL внутри корпуса по боковым сторонам.
2. Вставьте каждый профиль в рейки и зафиксируйте болтами через предварительно просверленные отверстия. Не перетягивайте - риск деформации оцинкованного слоя.

Посадочные отверстия соответствуют стандартному шагу 44,45 мм (1 U). Диаметр отверстий - 5,5 мм, что подходит для стандартных M4 болтов.

Безопасность и стандарты

Вертикальный профиль 19 дюйм 28U L (комплект 2 шт) соответствует требованиям EIA-310-D и IEC 60297 для 19"-систем. Материал - оцинкованная сталь - не выделяет токсичных веществ при нагреве. Нагрузочная способность рассчитана на вес до 50 кг на один профиль при равномерном распределении. Не допускается использование в средах с постоянным воздействием кислот, щелочей или морской воды.

Преимущества

• Лазерная гравировка юнитов сохраняет четкость даже после многократного обслуживания - не стирается, как печать
• L-образная форма обеспечивает доступ к кабельным каналам сзади и возможность установки глубоких устройств
• Оцинкованная поверхность снижает необходимость в техобслуживании - не нуждается в антикоррозийной обработке
• Комплект из двух профилей гарантирует устойчивость и минимизирует прогиб при установке тяжелого оборудования
• Поддержка множественного закрепления - позволяет усиливать профиль в зонах максимальной нагрузки

Ограничения применения

• Не совместим с корпусами других серий (например, DKS-S, CQF, CQS) - только с CQE
• Не применяется в настенных стойках - требует горизонтальных реек R5PDL
• Высота 28U - не подходит для малогабаритных решений; минимальная высота корпуса должна быть ≥ 1300 мм
• Не предназначена для внешних условий - не имеет защиты IP, работает только в помещении
• Не рекомендуется использовать в условиях частых вибраций без дополнительных демпферов

Примеры использования

• Центр обработки данных: установка 28 серверов в одном корпусе CQE 800 мм
• Телефонная станция: монтаж VoIP-шлюзов, PBX, SFP-модулей
• ИТ-помещение офиса: размещение коммутаторов, маршрутизаторов, PoE-инжекторов
• Центры связи операторов: развертывание активного сетевого оборудования в стойках с кабельными трассами

Практические советы

• Перед монтажом проверьте соответствие номера профиля (R5VUG28L) и корпуса - используйте только оригинальные рейки R5PDL
• При установке тяжелых устройств (например, больших UPS) расположите их ниже центра тяжести - между 10U и 20U
• Не забудьте оставить свободное пространство сверху и снизу - для вентиляции и будущего расширения
• При использовании кронштейнов для корпусов 800 мм - убедитесь, что они правильно установлены и затянуты
• При замене профилей - всегда меняйте пару (2 шт.), чтобы избежать перекоса корпуса
• Проверяйте наличие лазерной гравировки - отсутствие меток указывает на некорректную сборку или контрафакт
