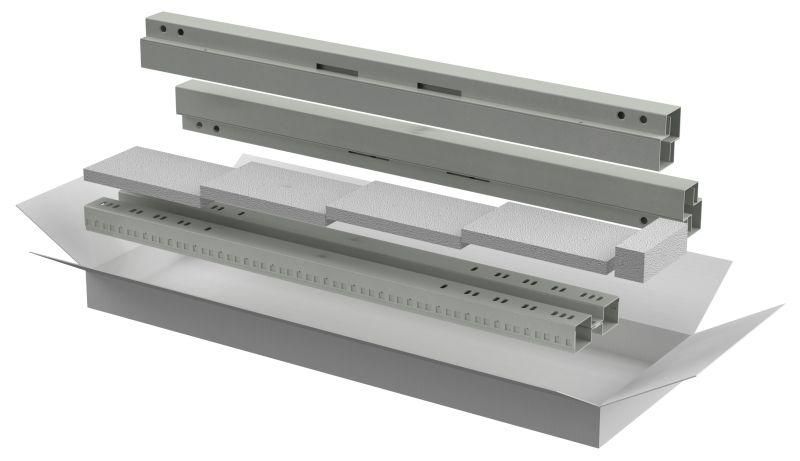

Комплект стоек и профилей для шкафа 28U сер. LINEA N ITK LN35-28UXX-X IEK

Комплект стоек и профилей для шкафа 28U серия LINEA N ITK - это готовый набор элементов для сборки напольного серверного шкафа стандарта 19 дюймов. Комплект стоек и профилей для шкафа 28U серия LINEA N ITK обеспечивает надёжную основу для установки оборудования в центрах обработки данных, на промышленных объектах и в телекоммуникационных узлах.

Назначение и область применения

Комплект стоек и профилей для шкафа 28U серия LINEA N ITK предназначен для сборки стационарных напольных шкафов высотой 28U. Он служит несущей рамой, на которую крепятся внутренние компоненты: коммутационные панели, блоки питания, маршрутизаторы, UPS, устройства автоматизации и другое оборудование стандарта 19 дюймов. Подходит для использования в помещениях с контролируемой средой - серверных, технических комнатах, производственных цехах, системах управления.

Технические характеристики

• Высота: 28 U (стандартный шаг 44,45 мм между крепёжными отверстиями)
• Ширина: 19 дюймов (соответствует стандарту EIA-310-D)
• Материал: листовая сталь - обеспечивает механическую прочность и долговечность
• Цвет: RAL 7035 (серый матовый) - устойчив к выцветанию, совместим с промышленным дизайном
• Тип изделия: комплект для сборки - все элементы входят в один комплект, не требуют доп purchases
• Способ монтажа: винтовое крепление - фиксация деталей болтами, исключающая сварку

Совместимость и монтаж

Комплект стоек и профилей для шкафа 28U серия LINEA N ITK совместим с любыми 19-дюймовыми креплениями, направляющими, кронштейнами и ящиками, соответствующими стандарту EIA-310-D. Монтаж выполняется в следующем порядке:

1. Установить переднюю и заднюю стойки вертикально на пол или платформу.
2. Закрепить верхний и нижний продольные профиля с помощью винтов - они формируют жёсткий каркас.
3. Фиксировать поперечные профили через каждые 1–2 U для усиления конструкции.
4. Использовать стандартные 19-дюймовые крепёжные элементы (винты, гайки, зажимы) для установки оборудования.

Не требуется специальный инструмент - достаточно отвёртки или шуруповёрта с насадкой под Phillips. Все отверстия предварительно просверлены, шаг крепления соответствует нормам.

Особенности конструкции

Комплект стоек и профилей для шкафа 28U серия LINEA N ITK имеет ребра жесткости на боковых поверхностях профилей - это повышает нагрузочную способность и снижает деформацию под весом тяжёлых устройств. Стойки выполнены из толстостенной стали, что позволяет безопасно монтировать внутри шкафа распределительные щиты, силовое оборудование и массивные блоки. Соединения винтового типа позволяют легко разбирать и собирать шкаф при необходимости переноса или модификации.

Преимущества

• Готовый комплект - всё необходимое в одной упаковке, нет необходимости докупать элементы
• Высокая несущая способность благодаря ребрам жёсткости и толщине стали
• Простота сборки - не требует сварки, специнструмента или профессиональных навыков
• Стандартная ширина 19 дюймов - совместимость с широким спектром промышленного оборудования
• Защита от коррозии - покрытие RAL 7035 устойчиво к влаге и химическим воздействиям в помещении

Ограничения применения

• Не предназначена для наружного использования - отсутствует защита IP, материал не рассчитан на атмосферные осадки
• Не рекомендуется использовать в условиях постоянной вибрации без дополнительной демпфирующей подложки
• Максимальная нагрузка зависит от правильности сборки; превышение веса оборудования выше 100 кг/U может потребовать усиления конструкции
• Не поддерживает встраивание в стену - только напольная установка

Примеры использования

• Серверные шкафы в офисных центрах обработки данных
• Щиты управления и автоматизации на заводах и в производственных линиях
• Распределительные пункты связи и телекоммуникационные узлы
• Аппаратные комплексы для систем видеонаблюдения и контроля доступа
• Энергоуправляемые системы с УПТ, ИБП и преобразователями частоты

Практические советы

• Перед сборкой проверьте наличие всех элементов комплекта - в состав входят две стойки, два верхних и два нижних профиля, а также крепёж
• Убедитесь, что пол ровный и горизонтальный - неровности вызывают перекос и увеличивают нагрузку на крепления
• При установке тяжёлого оборудования (UPS, трансформаторы) используйте дополнительные опоры или анкерные болты для фиксации шкафа к полу
• По возможности располагайте тяжёлое оборудование внизу шкафа - это снижает центр тяжести и повышает устойчивость
• Проверяйте плотность затяжки винтов после окончательной сборки - слабое крепление может привести к провисанию профилей
