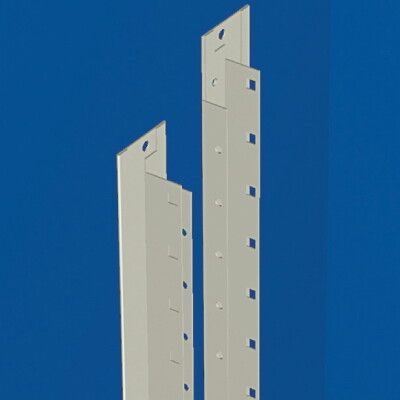

Комплект стоек верт. для уст. панелей 1800мм (2 шт) DKC R5TE18 ДКС

Стойки вертикальные для установки панелей 1800 мм (2шт) ГСИ, ГСИ(н), СИП, ПВС от бренда DKC (ДКС), артикул r5te18, предназначены для фиксации и выравнивания панелей в системных корпусах RAM block. Эти стойки обеспечивают жесткую опору для оборудования в шкафах автоматизации, особенно там, где требуется точная регулировка положения.

Назначение и область применения

Стойки используются исключительно внутри корпусов системы RAM block для крепления внутренних панелей, перегородок и модульных элементов. Применяются в шкафах управления, распределительных щитах, системах автоматизации и релейной защиты. Подходят для промышленного оборудования: станков, конвейеров, насосных станций, объектов энергетики и транспорта.

Технические характеристики

• Высота: 1800 мм
• Материал: сталь толщиной 1,5 мм
• Покрытие: порошковое, серого цвета
• Тип изделия: стойка системного исполнения
• Способ монтажа: винтовое крепление
• Регулировка: бесступенчатая - позволяет точно выставлять высоту панели без фиксированных шагов
• Тип крепления: множественное - поддерживает несколько точек фиксации панели
• Количество в упаковке: 2 штуки

Совместимость и монтаж

Стойки совместимы только с корпусами серии RAM block. Устанавливаются на основание шкафа или на направляющие профили. Для монтажа требуются саморезы M4–M6 (не входят в комплект). Каждая стойка имеет ряд отверстий для болтов - расположение соответствует стандартным панелям ГСИ, ГСИ(н), СИП, ПВС. После установки стойки можно свободно перемещать по высоте и фиксировать в нужном положении.

Безопасность и стандарты

Стойки не являются самостоятельными устройствами безопасности, но обеспечивают механическую устойчивость всей конструкции. Совместно с корпусами RAM block они поддерживают степень защиты IP65/IP66 за счет герметичности системы. Материал и покрытие соответствуют требованиям к промышленному оборудованию по механической прочности и коррозионной стойкости.

Преимущества

• Бесступенчатая регулировка позволяет добиться идеального выравнивания панелей даже при небольших отклонениях в габаритах корпуса
• Порошковое покрытие устойчиво к царапинам, химическим веществам и механическому износу
• Толщина стали 1,5 мм гарантирует жесткость и долговечность при нагрузках от тяжелых панелей
• Упаковка из двух стоек снижает затраты на доставку и упрощает комплектацию одного шкафа

Ограничения применения

• Не подходят для наружной установки - работают только внутри закрытых корпусов RAM block
• Не предназначены для крепления тяжелого оборудования напрямую - служат только для фиксации панелей
• Требуют наличия совместимых корпусов; несовместимы со шкафами других производителей
• Не регулируются после полной сборки - необходимо заранее рассчитать высоту всех элементов

Примеры использования

• Фиксация панели управления в шкафу автоматизации конвейера на пищевом заводе
• Установка перегородки между блоками реле и клеммниками в распределительном щите подстанции
• Поддержка панели СИП в шкафу контроля насосной станции
• Монтаж панели ГСИ(н) в шкафу релейной защиты трансформаторной подстанции

Практические советы

• Перед монтажом проверьте, что отверстия на панели совпадают с интервалом отверстий на стойке - используйте шаблон или замерьте расстояние
• Затягивайте винты равномерно, чтобы не деформировать стойку - она не должна изгибаться под давлением
• Если используется несколько стоек в одном шкафу - выставляйте их по уровню до начала крепления панелей
• Не применяйте стойки как несущие элементы для тяжелых блоков - все весовые нагрузки должны передаваться через основание шкафа
• Артикул r5te18 всегда заказывается парой - одна стойка не обеспечит устойчивости панели
