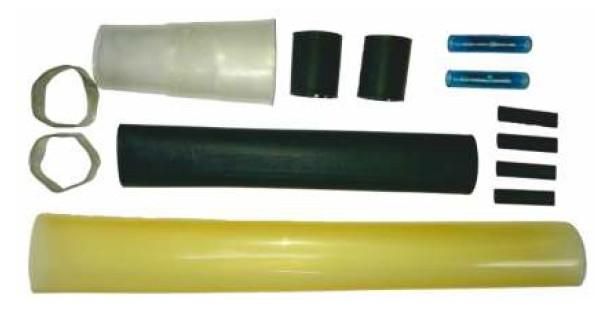

Комплект термоусадочный для ремонта/соединения саморег. кабелей HXTP; HXTS Extherm Con/MT splice

Комплект термоусадочный для ремонта/соединения саморегулирующихся кабелей EXTHERM Con/MT Splice позволяет надёжно соединить или восстановить повреждённый участок саморегулирующегося кабеля прямо на месте установки - без необходимости замены всего кабеля. Подходит для работы с кабелями HXTP и HXTS, обеспечивает герметичное и механически прочное соединение.

Назначение и область применения

Комплект EXTHERM Con/MT Splice используется для двух задач:

• Подключение саморегулирующегося нагревательного кабеля к обычному силовому кабелю питания;
• Ремонт (сращивание) повреждённого участка самого нагревательного кабеля - например, после механического повреждения или старения изоляции.

Применяется исключительно на объектах, где есть возможность использовать открытый огонь или строительный фен для усадки термоусадочных элементов. Не подходит для помещений с запретом на открытые источники тепла.

Технические характеристики

• Максимальная рабочая температура воздействия: +200 C - температура, которую выдерживает материал при усадке; не является рабочей температурой кабеля.
• Совместим с кабелями температурного класса T6–T3 - то есть с большинством бытовых и промышленных саморегулирующихся кабелей EXTHERM HXTP и HXTS.
• Не содержит металлических частей - полностью изолированный термоусадочный состав.
• Усадка происходит за счёт равномерного нагрева - не требует специальных зажимов или инструментов кроме фена или горелки.

Совместимость и монтаж

Комплект EXTHERM Con/MT Splice совместим только с саморегулирующимися кабелями EXTHERM серий HXTP и HXTS. Убедитесь, что внешний диаметр кабеля соответствует заявленной области применения - не используйте для кабелей другого бренда или типа.

Процедура монтажа:

1. Зачистите концы кабеля согласно инструкции производителя кабеля (HXTP/HXTS);
2. Наденьте термоусадочные трубки и внутренние элементы комплекта в правильном порядке - следуйте схеме на упаковке;
3. Равномерно прогрейте поверхность строительным феном или газовой горелкой до полной усадки - не допускайте перегрева (>200 C) и местных “горячих точек”;
4. Проверьте герметичность - поверхность должна быть плотной, без пузырей и трещин.

Безопасность и стандарты

Комплект EXTHERM Con/MT Splice не имеет указанных сертификатов в предоставленных данных. Применяйте его только в соответствии с требованиями норм ПУЭ и ГОСТ Р 50571.24 для электроустановок в помещениях с повышенной опасностью. Все работы должны проводиться квалифицированным персоналом с соблюдением мер безопасности при работе с открытым пламенем.

Преимущества

• Герметичное соединение - предотвращает попадание влаги и коррозию контактов;
• Высокая механическая прочность - не деформируется при нагрузках на кабель;
• Отсутствие токоведущих деталей внутри - снижает риск короткого замыкания;
• Удобство монтажа на объекте - не требуется демонтаж всей системы для ремонта.

Ограничения применения

• Не применяется для кабелей других брендов - даже если они кажутся аналогичными;
• Не подходит для монтажа в закрытых, взрывоопасных или труднодоступных зонах без доступа к источнику тепла;
• Не рекомендован для постоянного использования при температурах выше +85 C - хотя усадка возможна до +200 C, длительная работа при высоких температурах сокращает срок службы;
• Не предназначается для соединения кабелей с различной мощностью или типом регулирования - только однотипные HXTP/HXTS.

Примеры использования

• Ремонт повреждённого участка обогрева трубопровода на холодном складе;
• Подключение кабеля HXTS к распределительному щиту через штатный силовой кабель;
• Объединение двух секций нагревательного кабеля на длинном конвейере;
• Восстановление кабеля после случайного перебивания при строительных работах.

Практические советы

• Перед монтажом проверьте целостность кабеля - если повреждение слишком большое, лучше заменить всю секцию;
• Используйте только строительный фен с регулировкой температуры - газовая горелка требует опыта;
• Не торопитесь с усадкой - медленный и равномерный нагрев даёт лучшую герметизацию;
• После монтажа протестируйте соединение мультиметром - убедитесь, что нет КЗ между жилами;
• Храните комплект в сухом месте - влага может снизить эффективность адгезии термоусадочных материалов.
