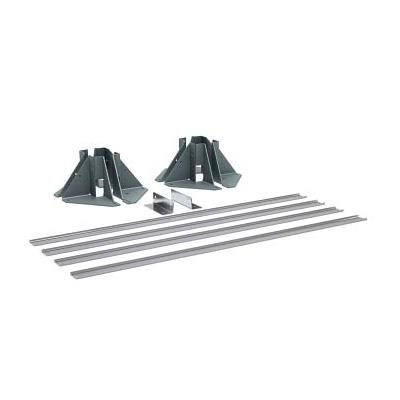

Комплект усиления для шкафа OptiBox M В2000хШ600хГ400 мм | 308218 КЭАЗ

Комплект усиления для шкафа В2000хШ600хГ400 мм от КЭАЗ (арт. 308218) предназначен для повышения устойчивости металлических шкафов серии OptiBox M при сейсмических нагрузках. Подходит для установки в регионах с повышенной сейсмической активностью и используется в промышленных системах управления.

Назначение и область применения

Комплект усиления для шкафа В2000хШ600хГ400 мм обеспечивает механическую стабилизацию корпуса шкафа при воздействии вибраций и ударных нагрузок, вызванных землетрясениями. Применяется в объектах энергетики, транспорта, производства и коммунальной инфраструктуры, где требуется сохранить целостность распределительных устройств во время сейсмических событий. Особенно актуален для шкафов серии OptiBox M, установленных на полу или в многоэтажных зданиях.

Технические характеристики

• Тип изделия: Комплект установочный
• Исполнение: Для защиты от последствий землетрясения
• Материал: Металл
• Цвет: Серый
• Размеры совместимого шкафа: Высота 2000 мм, ширина 600 мм, глубина 400 мм

Совместимость и монтаж

Комплект усиления для шкафа В2000хШ600хГ400 мм рассчитан исключительно на шкафы серии OptiBox M с указанными габаритами. Устанавливается на нижнюю раму и боковые стенки корпуса с помощью болтовых соединений. Не требует сварки - все элементы предварительно просверлены и подготовлены под стандартные крепежи. Для надежной фиксации необходимо использовать анкерные болты, закрепляемые в бетонном основании.

Безопасность и стандарты

Комплект соответствует требованиям к сейсмостойкости оборудования, применяемым в промышленных установках. Хотя явная ссылка на ГОСТ или IEC отсутствует, конструкция разработана с учетом рекомендаций по противосейсмическому укреплению, аналогичным международным практикам (например, NEPA 59/ASCE 7). Рекомендуется проверять соответствие местным нормам проектирования перед внедрением.

Преимущества

• Увеличивает срок службы шкафа за счет снижения деформаций при вибрациях
• Не требует модификации самого шкафа - монтируется как внешний элемент
• Серый цвет маскирует следы эксплуатации и сочетается с корпусами OptiBox M
• Поддерживает доступ к внутренним элементам после установки - не перекрывает двери или кабельные каналы

Ограничения применения

• Не предназначена для шкафов других размеров - использование с другими моделями невозможно
• Не заменяет фундаментную анкеровку; требует жесткого крепления к бетонному полу
• Не обеспечивает защиту от воды, пыли или химического воздействия - не является герметизирующим элементом
• Не применяется в условиях постоянных динамических нагрузок выше сейсмических (например, на вибрирующих платформах без дополнительной демпферизации)

Примеры использования

• Щиты автоматики на заводах в сейсмоактивных районах России (например, Дальний Восток, Камчатка)
• Распределительные устройства в метро, железнодорожных станциях и АЭС
• Стойки управления технологическим оборудованием в горнодобывающей отрасли

Практические советы

• Перед монтажом убедитесь, что пол под шкафом - железобетонный. На деревянных или легких перекрытиях комплект будет малоэффективен.
• Используйте болты класса прочности 8.8 и анкерные плиты подходящего диаметра - минимальный шаг крепления указан в инструкции КЭАЗ.
• Проверьте совпадение отверстий на шкафе и комплекте усиления до начала затяжки - возможны допуски в производстве.
• После установки проведите визуальный осмотр на предмет люфтов и провисаний - при необходимости подтяните крепления через 7–14 дней после первого запуска системы.
