Комплект усиления для шкафов CQE 2000 х 600 400 | R5SK2064 DKC ДКС

Комплект усиления для шкафов CQE 2000х600х400 DKC предназначен для повышения жесткости и устойчивости шкафов серии RAM block при установке в условиях сейсмической активности. Этот комплект совместим с шкафами CQE 2000х600х400 DKC и обеспечивает безопасную эксплуатацию оборудования в зонах с возможными землетрясениями до 9 баллов по шкале MSK-64.

Назначение и область применения

Комплект усиления для шкафов CQE 2000х600х400 DKC используется для укрепления конструкции шкафов серии RAM block в сейсмоопасных регионах. Он предотвращает деформацию, опрокидывание и сдвиг шкафа при сильных колебаниях грунта. Применяется там, где установлено чувствительное оборудование - системы автоматизации, релейной защиты, мониторинга и управления. Подходит для промышленных объектов, энергообъектов, транспортной инфраструктуры и других мест с высоким риском сейсмических нагрузок.

Технические характеристики

• Материал: сталь
• Цвет: черный
• Тип изделия: комплект для монтажа
• Совместим с шкафами CQE 2000×600×400 мм серии RAM block
• Обеспечивает устойчивость при сейсмических колебаниях до 9 баллов по шкале MSK-64

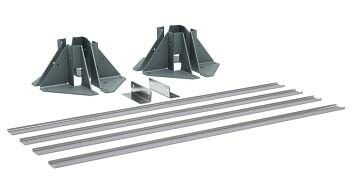

• Включает элементы для усиления рамы и сейсмоцоколь

Совместимость и монтаж

Комплект усиления для шкафов CQE 2000х600х400 DKC рассчитан исключительно на использование со шкафами этой же модели и серийного исполнения RAM block. Установка требует фиксации комплекта к основанию шкафа и к полу с помощью болтовых соединений, указанных в комплекте. Все крепежные элементы входят в комплект поставки - дополнительные детали не нужны. Для правильного монтажа необходимо соблюдать шаг и момент затяжки болтов, указанные в руководстве производителя. Нельзя применять комплект с другими моделями шкафов - даже аналогичного размера - из-за различий в конструкции рамы и точках крепления.

Безопасность и стандарты

Шкафы CQE 2000х600х400 DKC соответствуют требованиям IP65/IP66 по защите от пыли и воды, а также степени ударопрочности IK10. Комплект усиления не изменяет эти показатели, но сохраняет целостность корпуса при сейсмических воздействиях. Производитель рекомендует использовать комплект в соответствии с нормами проектирования для сейсмоактивных регионов, в том числе СП 14.13330.2018 и ГОСТ Р 55443-2012.

Преимущества

• Увеличивает срок службы шкафа в условиях вибраций и землетрясений
• Не требует доработки корпуса - монтируется без сварки и дополнительных отверстий
• Сохраняет герметичность и защитные свойства шкафа после установки
• Все элементы комплекта стандартизованы и точно подходят к шкафам CQE 2000х600х400 DKC

Ограничения применения

• Не применяется вне сейсмоопасных зон - избыточная жесткость не нужна и увеличивает стоимость монтажа
• Несовместим с шкафами других размеров, даже если они имеют аналогичные габариты
• Не заменяет антивибрационные подложки - при необходимости одновременной защиты от вибраций требуется доп. решение
• Не предназначена для установки на мягком или проседающем грунте - перед монтажом требуется подготовка фундамента

Примеры использования

• Энергетические подстанции в Сибири и Дальнем Востоке
• Железнодорожные сигнализационные щитовые помещения в сейсмически активных районах Камчатки
• Производственные линии на заводах в Японии, Турции, Иране
• Аварийные системы управления в метро и метрополитенах в городах с высокой сейсмической опасностью

Практические советы

• Перед монтажом проверьте, что шкаф CQE 2000х600х400 DKC стоит на ровном, бетонном основании - неровность снижает эффективность комплекта
• Затягивайте все болты равномерно, используя динамометрический ключ - перегрузка креплений может вызвать трещины в стенках шкафа
• После установки проведите визуальный осмотр: убедитесь, что комплект не препятствует открыванию дверей и доступу к кабелям
• Рекомендуется провести контрольную проверку креплений через 3–6 месяцев после монтажа - особенно в условиях постоянной вибрации
• Храните комплект в сухом месте - хотя он выполнен из стали, длительное воздействие влаги может вызвать коррозию крепежа
