Пластрон для рамы STMF ШхВ 300 х мм 10 модулей | R5ISP330 DKC ДКС

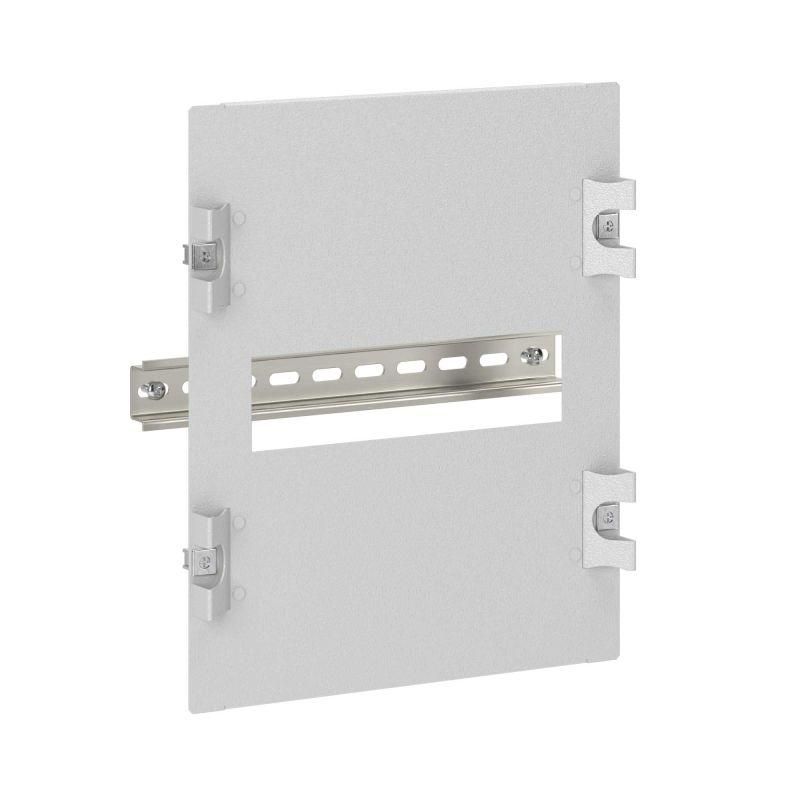

Пластрон для рамы STMF ШхВ 300х300 мм 10 модулей, DKC - элемент сборки распределительных шкафов, предназначенный для установки на рамы серий ST/STX/STE/STEX/STH. Благодаря прочной стальной конструкции и удобной системе крепления, этот пластрон обеспечивает надёжную базу для монтажа автоматических устройств, особенно в условиях промышленного использования. Артикул r5isp330 соответствует серии RAM block бренда DKC.

Назначение и область применения

Пластрон для рамы STMF ШхВ 300х300 мм 10 модулей, DKC используется для формирования внутреннего пространства электрощитов и распределительных шкафов. Он служит основанием для крепления DIN-рейки и комплектующих - автоматических выключателей, реле, контакторов, модульных устройств. Подходит для монтажа в промышленных щитах, станциях управления, системах автоматизации. Применяется там, где требуется жесткая, устойчивая и защищённая платформа для оборудования.

Технические характеристики

• Габариты: 300 × 300 мм (ширина × высота)
• Материал: сталь толщиной 1,5 мм
• Покрытие: атмосферостойкое порошковое, цвет RAL 7035 (серый)
• Количество модулей: 10 (стандартный шаг 17,5 мм)
• Комплектация: пластрон, две ручки, одна DIN-рейка, монтажные крепежи и аксессуары
• Фиксация: быстрая система крепления к раме
• Возможность опломбировки: да

Совместимость и монтаж

Пластрон для рамы STMF ШхВ 300х300 мм 10 модулей, DKC совместим только с рамами серии ST, STX, STE, STEX и STH. Установка происходит путём защёлкивания на предварительно собранные металлические рамы - специальные крепёжные выступы обеспечивают плотное и жёсткое соединение без дополнительных инструментов. DIN-рейка уже встроена, её можно использовать сразу после монтажа пластрона. Для опломбировки предусмотрены специальные места под пломбы - они расположены на кромках, доступных после закрывания двери шкафа.

Преимущества

• Высокая механическая прочность благодаря толщине стали 1,5 мм - выдерживает нагрузки от тяжёлых аппаратов
• Атмосферостойкое порошковое покрытие защищает от коррозии, царапин и воздействия влаги в помещении
• Ускоренная установка: не требует сверления или болтов - достаточно защёлкнуть на раму
• Интегрированная DIN-рейка снижает время сборки и исключает необходимость самостоятельного крепления рейки
• Поддержка опломбировки повышает безопасность и соответствие требованиям контроля доступа

Ограничения применения

• Не предназначен для наружной установки - не имеет защиты IP, не рассчитан на прямое попадание воды или осадки
• Совместим только с рамами конкретных серий (ST/STX/STE/STEX/STH); не подходит для других типов корпусов
• Размер 300×300 мм ограничен - не позволяет размещать устройства шире 10 модулей без перекрестного монтажа
• Цвет RAL 7035 - не подходит для проектов, требующих другого цветового решения

Примеры использования

• Щиты управления насосными станциями
• Распределительные шкафы на конвейерах в пищевой промышленности
• Автоматические системы вентиляции и климат-контроля
• Электрошкафы на объектах ЖКХ и коммунальных сетях
• Станции автоматического управления технологическими процессами

Практические советы

• Перед монтажом проверьте, что рама принадлежит одной из совместимых серий - ST, STX, STE, STEX или STH. Несовместимые рамы не позволят зафиксировать пластрон.
• При использовании в помещениях с повышенной влажностью (например, в цехах) убедитесь, что весь шкаф герметичен - сам пластрон не является водо- и пылезащитным элементом.
• Если необходимо увеличить количество модулей, используйте несколько пластронов рядом - не пытайтесь удлинить одну единицу.
• При замене DIN-рейки - она встроена и не снимается без демонтажа всего пластрона; рекомендуется заранее продумать компоновку оборудования.
• Пластрон для рамы STMF ШхВ 300х300 мм 10 модулей, DKC (артикул r5isp330) лучше заказывать в комплекте с подходящими рамами - так гарантируется точная совместимость и скорость сборки.
