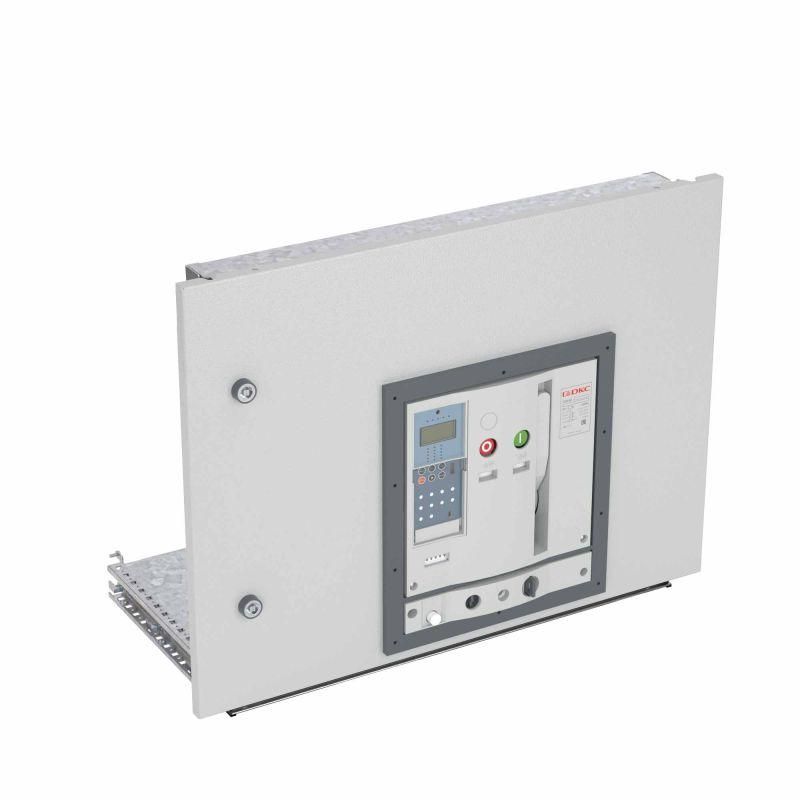

Комплект установки 3п YON AD-S2 для выкатного АВ В600 Ш600 | R5PKEB7V61522 DKC ДКС

Комплект установки 3-полюсный AD-S2 выкатной автоматический выключатель В600 Ш600 DKC предназначен для монтажа выкатного воздушного автомата DKC серии YON AD-S2 в распределительном щите шириной 600 мм. Комплект обеспечивает надёжную фиксацию и доступ к устройству через внешнюю дверцу, что упрощает обслуживание и замену.

Назначение и область применения

Этот комплект используется для установки выкатного автоматического выключателя DKC серии YON AD-S2 в силовые шкафы. Он позволяет легко выводить аппарат на обслуживание без демонтажа проводов - достаточно выдвинуть блок из шкафа. Подходит для промышленных объектов: цеха, насосные станции, системы управления энергообъектами, где требуется частый осмотр или замена коммутационной аппаратуры.

Технические характеристики

• Форм-фактор: комплект для установки 3-полюсного выкатного автомата
• Габариты шкафа: ширина 600 мм, высота блока 600 мм
• Материал корпуса: сталь
• Тип комплекта: крепежные детали - не содержит самих автоматических выключателей
• Совместим с выключателями серии YON AD-S2 выкатного исполнения

Совместимость и монтаж

Комплект установки 3-полюсный AD-S2 выкатной автоматический выключатель В600 Ш600 DKC совместим исключительно с автоматическими выключателями DKC серии YON AD-S2 выкатного типа. Установка требует точного соответствия габаритов шкафа - ширина должна быть точно 600 мм, высота блока - 600 мм. Монтаж выполняется путём закрепления комплекта внутри шкафа с помощью болтовых соединений. После этого выкатной механизм вставляется в направляющие и фиксируется механически. Обязательно проверьте наличие зазора для полного выдвижения аппарата - минимум 80–100 мм перед шкафом.

Преимущества

• Удобство сервиса: выкатная система позволяет работать с аппаратом вне шкафа - снижается риск поражения током и повреждения проводки
• Защита от случайного контакта: внешняя дверца перекрывает токоведущие части при закрытом положении
• Жесткая металлическая конструкция: стальной корпус обеспечивает долговечность и устойчивость к вибрациям
• Стандартная габаритная привязка: соответствие размерам 600×600 мм упрощает интеграцию в типовые шкафы

Ограничения применения

• Не подходит для других серий автоматов - даже аналогичных по числу полюсов
• Не предназначено для установки в шкафы меньшей ширины - требует точного соблюдения 600 мм
• Не содержит автоматический выключатель - необходимо заказывать его отдельно
• Не имеет защиты IP - применяется только во внутренних помещениях с контролируемой средой

Примеры использования

• Промышленные распределительные пункты на заводах с частыми плановыми осмотрами
• Щитовые комнаты на тепловых электростанциях и насосных станциях
• Объекты ЖКХ с необходимостью быстрой замены защитных устройств
• Шкафы управления технологическим оборудованием, где важна безопасность персонала

Практические советы

• Перед монтажом убедитесь, что выбранный автомат DKC серии YON AD-S2 действительно является выкатным - другие модификации не подходят
• Измерьте глубину шкафа: после установки комплекта должен остаться свободный проход для полного выдвижения аппарата
• Рекомендуется использовать антивибрационные прокладки между корпусом комплекта и стенкой шкафа при установке на вибрирующих площадках
• При сборке следите за правильностью ориентации направляющих - неверная установка затруднит выдвижение или вызовет деформацию механизма
• Запомните артикул r5pkeb7v61522 - он уникален именно для этой версии комплекта и отличается от аналогов других серий
