Комплект установки 3п YON AD-S1 вык. В500 Ш600 | R5PKEB7V61521 DKC ДКС

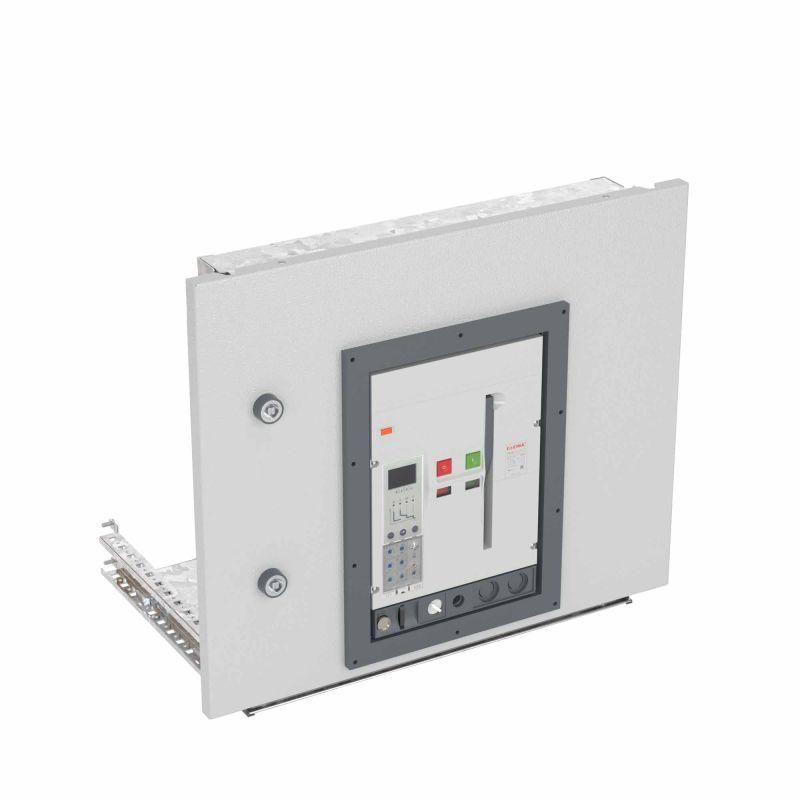

Комплект установки трехполюсный выключатель В500 Ш600 AD-S1, DKC предназначен для монтажа выкатного трёхполюсного воздушного автомата DKC серии YON AD-S1 в силовой шкаф шириной 600 мм. Комплект обеспечивает надёжную фиксацию и доступ к оборудованию, совмещая функции крепления и защиты.

Назначение и область применения

Комплект установки В500 Ш600 AD-S1, DKC используется для установки выкатного трёхполюсного воздушного автоматического выключателя серии YON AD-S1 в распределительные щиты и силовые шкафы. Подходит для промышленных объектов, где требуется частый доступ к аппарату - например, на участках с регулярным обслуживанием оборудования, в системах управления технологическими процессами, на конвейерах, насосных станциях и в центрах распределения электроэнергии.

Технические характеристики

• Высота блока: 500 мм
• Ширина шкафа: 600 мм
• Тип комплекта: Крепежные детали
• Материал корпуса: Сталь
• Совместим с выключателями серии YON AD-S1 выкатного исполнения

Совместимость и монтаж

Комплект установки В500 Ш600 AD-S1, DKC рассчитан исключительно на установку автоматических выключателей DKC серии YON AD-S1 выкатного типа. Он не подходит для других моделей, даже из той же серии, если они имеют другую конструкцию крепления или габариты. Монтаж выполняется путём фиксации комплекта внутри шкафа шириной 600 мм с последующей установкой выключателя в направляющие. Для точного монтажа необходимо проверить соответствие профиля выкатного механизма и зазоров между боковыми стенками шкафа.

Преимущества

• Изготовлен из стали - обеспечивает механическую прочность и долговечность при нагрузках
• Удобная внешняя секционная дверь упрощает доступ к контактам и механизмам выключателя без демонтажа всего аппарата
• Фиксированная высота 500 мм позволяет стандартизировать сборку шкафов в серийном производстве
• Решение оптимизировано под специфику выкатных выключателей DKC - снижает риск перекоса и повреждений при перемещении

Ограничения применения

• Не предназначена для установки в шкафы меньшей ширины - требует минимум 600 мм свободного пространства
• Не поддерживает другие типы выключателей - только модели YON AD-S1 выкатного исполнения
• Не имеет собственной степени защиты IP - должна использоваться в защищённых шкафах с соответствующей степенью герметичности
• Не рекомендуется применять в условиях постоянного воздействия влаги, химически активных сред или экстремальных температур без дополнительной защиты

Примеры использования

• Электрощитовая на заводе с автоматической линией - быстрый доступ к выключателю для аварийного отключения
• Цех по переработке металла - устойчивая фиксация при вибрациях и частых операциях ввода/вывода
• Объекты ЖКХ - управление мощными насосами с необходимостью периодического осмотра контактов

Практические советы

• Перед монтажом убедитесь, что внутренние размеры шкафа точно соответствуют 600 мм - допуск более +-5 мм может вызвать проблемы с закрыванием двери
• Проверьте, чтобы направляющие выкатного механизма выключателя AD-S1 легко входили в рамку комплекта - не используйте принудительное усилие
• При групповой установке нескольких комплектов В500 Ш600 AD-S1, DKC в одном шкафу сохраняйте равномерный шаг между ними для удобства обслуживания
• После монтажа протестируйте плавность выдвижения и втягивания выключателя - любые заедания указывают на неправильную установку
