Комплект установки авт. мод. выкл. (внутр. дверь) 300х400 FORMAT IEK YKM40D-FO-MCV-030-040

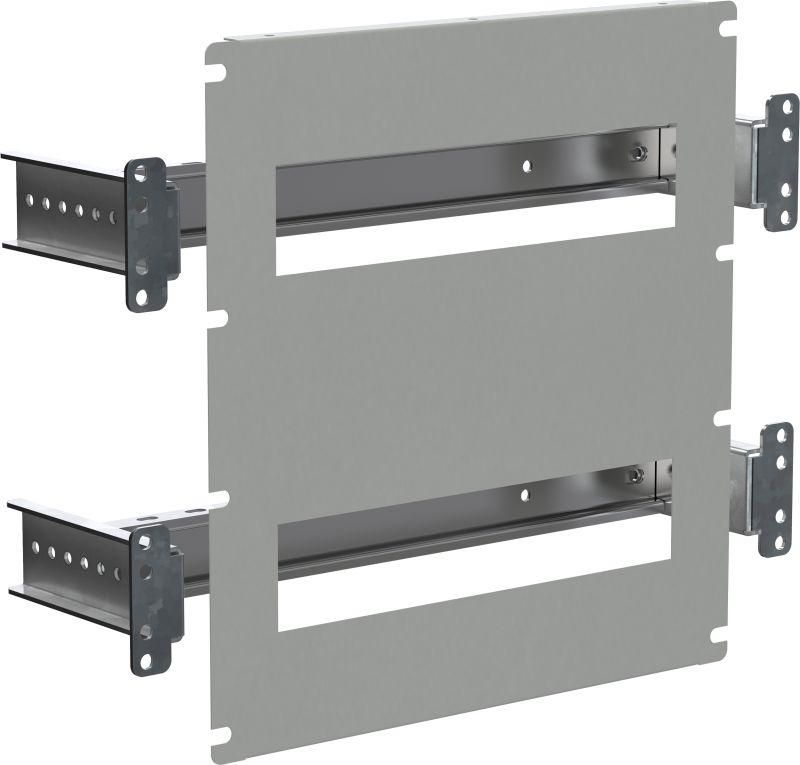

Комплект установки автоматического выключателя внутренняя дверь 300х400 24 модуля от IEK (ИЭК) - это металлический корпус с двумя DIN-рейками, предназначенный для компактной и безопасной установки модульного оборудования в закрытых распределительных щитах. Артикул ykm40d-fo-mcv-030-040 соответствует серии FORMAT и обеспечивает надежную фиксацию до 24 модулей.

Назначение и область применения

Комплект предназначен для монтажа автоматических выключателей, УЗО, реле и других модульных устройств внутри распределительных шкафов. Его используют там, где важна изоляция токоведущих частей и ограниченный доступ к оборудованию - например, в жилых домах, офисах, промышленных щитовых и системах управления технологическими процессами. Корпус устанавливается во внутреннюю дверь шкафа, что позволяет сохранить внешний вид помещения и исключить случайное прикосновение к проводам.

Технические характеристики

• Размеры корпуса: 300×400 мм (высота × ширина)
• Количество DIN-реек: 2
• Максимальное количество модульных единиц: 24 (по 12 на каждую рейку)
• Цвет: RAL 7035 (серый матовый)
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Кронштейн для крепления DIN-реек с перфорацией: возможность регулировки отступа от лицевой панели от 54 мм до 116,5 мм с шагом 12,5 мм

Совместимость и монтаж

Комплект совместим со всеми стандартными модульными устройствами, установленными на DIN-рейку типа TS35. Монтаж требует предварительной установки вертикального уголка для фальш-панелей - он необходим для фиксации лицевой панели корпуса. Кронштейны позволяют точно настроить зазор между DIN-рейками и передней стенкой шкафа, что удобно при использовании глубоких аппаратов или при необходимости лучшего доступа к задним контактам. Обязательно проверьте соответствие толщины двери шкафа габаритам корпуса - он рассчитан на стандартные внутренние двери.

Безопасность и стандарты

Корпус выполнен из стали с порошковым покрытием, обеспечивающим механическую прочность и устойчивость к коррозии. Конструкция ограничивает доступ к токоведущим частям, снижая риск поражения электрическим током. Соответствует требованиям ГОСТ Р 50030.2 и IEC 61439 для сборочных щитов. Наличие регулируемых кронштейнов повышает безопасность за счет точного позиционирования оборудования и минимизации нагрузки на контакты.

Преимущества

• Удобная регулировка положения DIN-реек - можно адаптировать под любые типы аппаратов, даже с большими корпусами
• Стандартный размер 300×400 мм легко встраивается в существующие шкафы без доработок
• Два параллельных DIN-рейки дают больше места для сложных схем без увеличения габаритов
• Матовое серое покрытие (RAL 7035) не бликует и хорошо сочетается с промышленным интерьером
• Высокая долговечность - срок службы 15 лет гарантирует стабильную работу без замены

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита от влаги и пыли (не IP-класс)
• Требует наличия фальш-панели и вертикального уголка; не работает как самостоятельный шкаф
• Не подходит для установки в условиях высокой вибрации без дополнительного крепления
• Габариты 300×400 мм не подходят для очень маленьких ниш - необходимо заранее проверить место монтажа

Примеры использования

• Распределительный щит в квартире с 24 модулями: автоматы освещения, розеток, кондиционера, УЗО
• Щит управления насосной станцией - комбинация автоматов, тепловых реле и таймеров
• Шкаф автоматизации в офисном здании - управление светом, HVAC, сигнализацией
• Производственные линии - группировка защиты для нескольких участков на одной платформе

Практические советы

• Перед монтажом убедитесь, что толщина двери шкафа позволяет плотно закрыть корпус - рекомендованная толщина 1–2 мм
• Используйте вертикальный уголок для фальш-панелей обязательно - без него лицевая панель не будет удерживаться
• При настройке отступа DIN-реек начинайте с минимального значения (54 мм), затем увеличивайте, если оборудование мешает закрывать дверь
• Для удобства обслуживания оставляйте зазор не менее 80 мм - так проще работать с клеммами
• Артикул ykm40d-fo-mcv-030-040 - часть серии FORMAT от IEK, значит, все элементы совместимы с другими изделиями этой линейки
