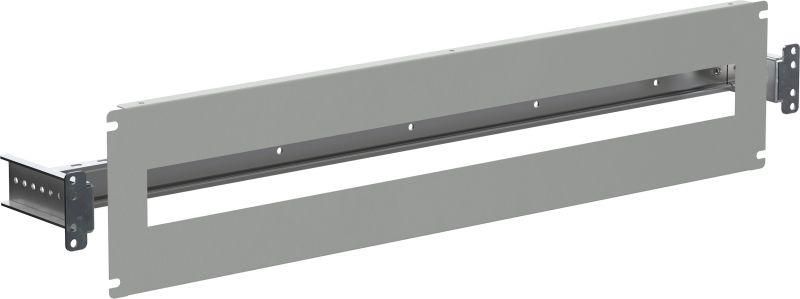

Комплект установки авт. мод. выкл. (внутр. дверь) 150х600 FORMAT IEK YKM40D-FO-MCV-015-060

Комплект установки автоматического выключателя внутренняя дверь 150×600 24 модуля от IEK (ИЭК), артикул ykm40d-fo-mcv-015-060, предназначен для компактной и безопасной установки модульного оборудования в распределительных щитах с фальш-панелью. Этот элемент сборки обеспечивает точную фиксацию DIN-реек и защищает токоведущие части от случайного контакта.

Назначение и область применения

Комплект используется для монтажа автоматических выключателей, УЗО, реле и других модульных устройств в щитах с внутренней дверцей. Подходит для установки до 24 модулей на одной DIN-рейке. Применяется в жилых, коммерческих и промышленных объектах, где требуется скрытый монтаж и защита от внешнего воздействия - например, в этажных щитах, офисах, производственных помещениях.

Технические характеристики

• Габариты: 150 × 600 мм
• Количество модулей: до 24
• Регулируемый отступ DIN-рейки: от 54 мм до 116,5 мм
• Шаг регулировки: 12,5 мм
• Материал: металл с антикоррозийным покрытием
• Фиксация: через перфорированные отверстия для кронштейнов

Совместимость и монтаж

Комплект совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Перед установкой необходимо заранее закрепить вертикальный уголок для фальш-панелей - он служит основой для крепления корпуса. Кронштейны крепятся к стенкам двери через перфорацию, позволяющую точно выбрать положение рейки. После установки уголка и кронштейнов DIN-рейка фиксируется стандартными зажимами. Монтаж требует минимального инструмента: отвертки и шуруповерта.

Преимущества

• Удобная регулировка отступа рейки позволяет адаптировать расположение под различные типы модульных устройств и провода
• Перфорированная конструкция упрощает установку и снижает риск ошибок при сборке
• Защита токоведущих частей достигается за счет герметичной двери и правильного зазора между рейкой и лицевой панелью
• Поддерживается серия FORMAT от IEK - значит, совместима с другими элементами этой линейки

Ограничения применения

• Не предназначена для наружной установки - не имеет защиты от влаги и пыли выше IP44
• Требует обязательной предварительной установки вертикального уголка; без него использование невозможно
• Не подходит для монтажа крупногабаритных устройств, выходящих за рамки 24 модулей
• Не рекомендовано использовать в условиях постоянной вибрации без дополнительной демпфирующей прокладки

Примеры использования

• Этажные распределительные щиты в многоквартирных домах
• Щитовые комнаты на производстве с необходимостью контроля доступа
• Административные здания с централизованной системой учета электроэнергии
• Объекты с требованиями эстетики и безопасности - когда провода и автоматы должны быть полностью скрыты

Практические советы

• Перед заказом проверьте глубину щита - отступ рейки должен соответствовать свободному пространству внутри двери
• При использовании нескольких рядов модулей убедитесь, что все кронштейны установлены на одном уровне
• Не затягивайте крепеж слишком сильно - это может деформировать перфорацию и нарушить регулировку
• Для удобства обслуживания выбирайте отступ не менее 80 мм - так проще работать с проводами и заменять устройства
• Комплект ykm40d-fo-mcv-015-060 от IEK идеально сочетается с другими изделиями серии FORMAT - используйте один стиль для всей системы
