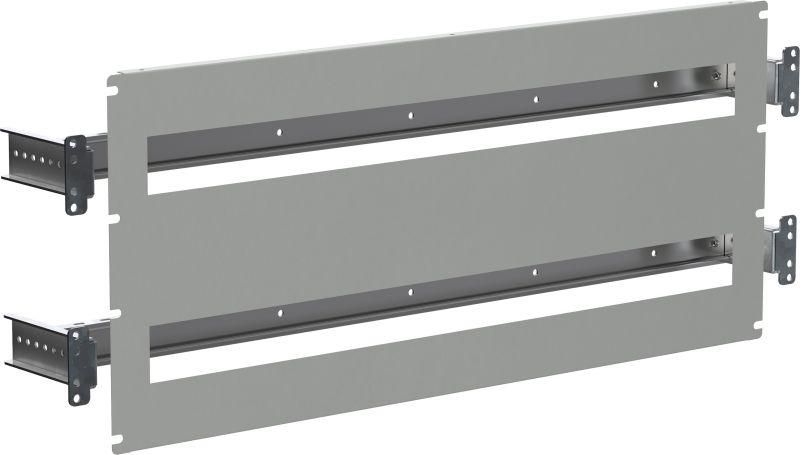

Комплект установки авт. мод. выкл. (внутр. дверь) 300х600 FORMAT IEK YKM40D-FO-MCV-030-060

Комплект установки автоматического выключателя внутренняя дверь 300х600 48 модулей от IEK (ИЭК), артикул ykm40d-fo-mcv-030-060, предназначен для компактной и безопасной установки модульного оборудования в распределительных щитах с фальш-панелями. Этот комплект обеспечивает надежную фиксацию двух DIN-реек и позволяет точно настраивать положение оборудования относительно лицевой панели.

Назначение и область применения

Комплект установки автоматического выключателя внутренняя дверь 300х600 48 модулей используется для монтажа автоматических выключателей, УЗО, реле и другого модульного оборудования в щитах с глухими или декоративными фальш-панелями. Подходит для объектов с ограниченным пространством: жилые дома, офисы, промышленные щитовые, системы управления технологическими процессами. Обеспечивает изоляцию токоведущих частей и защищает оборудование от случайного контакта.

Технические характеристики

• Количество модулей: 48 (соответствует двум DIN-рейкам по 24 модуля каждая)
• Размеры корпуса: 300×600 мм
• Тип крышки: с вырезами - позволяет устанавливать кнопки, индикационные лампы и ручки переключателей через лицевую панель
• Количество DIN-реек: 2 шт.
• Диапазон регулировки отступа реек от панели: 54–116,5 мм
• Шаг регулировки: 12,5 мм
• Срок службы: 15 лет
• Серия: FORMAT (IEK)

Совместимость и монтаж

Комплект совместим со всеми стандартными DIN-рейками типа TS35. Монтаж требует предварительной установки вертикального уголка для фальш-панелей - он обеспечивает жесткую опору и правильное расположение всей конструкции. Кронштейны для DIN-реек имеют перфорированные отверстия, позволяющие фиксировать рейки на нужном удалении от передней стенки. После установки уголка и реек, лицевая панель крепится поверх комплекта, закрывая все элементы, кроме вырезов.

Безопасность и стандарты

Комплект соответствует требованиям безопасности для электроустановок внутри помещений. Конструкция исключает доступ к токоведущим частям при закрытой лицевой панели. Применяется в соответствии с ГОСТ Р 50030.2 и IEC 61439. Нет открытых проводящих поверхностей вне зоны вырезов.

Преимущества

• Гибкая настройка отступа DIN-реек - удобна при использовании различных типов лицевых панелей и оборудования с разной глубиной
• Вырезы в крышке обеспечивают доступ к управлению без вскрытия щита
• Увеличенный срок службы (15 лет) снижает необходимость замены в течение всего срока эксплуатации объекта
• Стандартные габариты (300×600 мм) легко интегрируются в существующие решения и серийные щиты

Ограничения применения

• Не предназначена для наружной установки - не имеет защиты IP выше IP20
• Требует обязательной установки вертикального уголка; без него монтаж невозможен
• Подходит только для модульного оборудования, рассчитанного на DIN-рейку 35 мм
• Максимальная нагрузка на одну рейку - не более 24 модулей; превышение может вызвать деформацию креплений

Примеры использования

• Щиты управления освещением в многоквартирных домах
• Распределительные щиты на производственных участках с конвейерами
• Аппаратные комнаты в системах HVAC
• Автоматизированные пункты учета энергоресурсов

Практические советы

• Перед монтажом проверьте глубину установленного вертикального уголка - он должен быть на уровне или немного ниже планируемой лицевой панели
• При выборе места установки учтите, что максимальный отступ реек - 116,5 мм; если ваша панель толще, потребуется увеличить зазор между стеной и щитом
• Для удобства обслуживания рекомендуется использовать вырезы под индикацию и ручки именно там, где они чаще всего используются
• Комплект ykm40d-fo-mcv-030-060 от IEK (ИЭК) совместим с другими изделиями серии FORMAT - можно комбинировать с аналогичными комплектами для унификации сборки
